Kit de motorisation pour portail V300 - 24V - 2 battants - À vérins

Référence : 114165 Avidsen EAN : 3345111141653
(2)

Photo(s) non contractuelle(s)

Kit de motorisation de portail V300 - à vérins - par Avidsen - 114165 :

Ce kit de motorisation à vérins est une solution particulièrement adaptée aux portails à 2 battants lourds ou de grande dimension. Ce kit est compatible avec tous types de portail (PVC, Alu, Bois...).

  • 2 télécommandes à 4 boutons
  • 1 feu clignotant à LED
  • Portée 80m

209,80€ ttc
Actuellement indisponible
Payez en plusieurs fois

En achetant ce produit vous gagnez 210 DomoPoints

Sécurisez et motorisez votre portail avec ce kit de motorisation V300 d'Avidsen 114165. Spécialement conçu pour les portails de grande taille et lourds.

Kit de motorisation pour portail V300 - 24V - 2 battants - À vérins

Kit de motorisation pour portail V300 - 24V - 2 battants - À vérins

(2)
209,80€ ttc
Documents et notices

Fiche Avidsen - 114165

Voir le document

Notice Avidsen - 114165

Voir le document
Caractéristiques

Type de moteur

Portail

Description

Description du kit de motorisation pour portail à vérins V300 de Avidsen - 114165 :

Principe de fonctionnement :

  • Ce kit de motorisation est particulièrement adapté aux portails 2 battants de grande dimension ou lourds.
  • Sécurisation de votre domicile
  • Compatible pour tous types de matériaux (Alu, PVC, Bois ajouré, acier...)
  • Équipé d'un arrêt sur obstacle
  • Mode portillon : adapté au portail à un seul battant
  • Dimensions et poids du portail : 3,50 m et 300kg
  • Ouverture vers l'intérieur, angle maximum 120°
  • Possibilité de débrayage manuel si coupure de courant
  • Portée 100 m en champ libre
  • Fonction copie télécommande

Les avantages technologiques :

  • Portée max de la télécommande en champ libre : 100 m
  • Conception électronique française
  • Arrêt automatique du portail en cas d'obstacle et retour en sens inverse
  • Auto diagnostic
  • Compatible avec tous types d'interphones audio/vidéo
  • Passage piéton : ouverture d'un seul battant
  • Sécurisation passive
  • Possibilité de faire fonctionner cette motorisation grâce à l'énergie solaire avec un kit d'alimentation photovoltaïque (Réf. 104373)

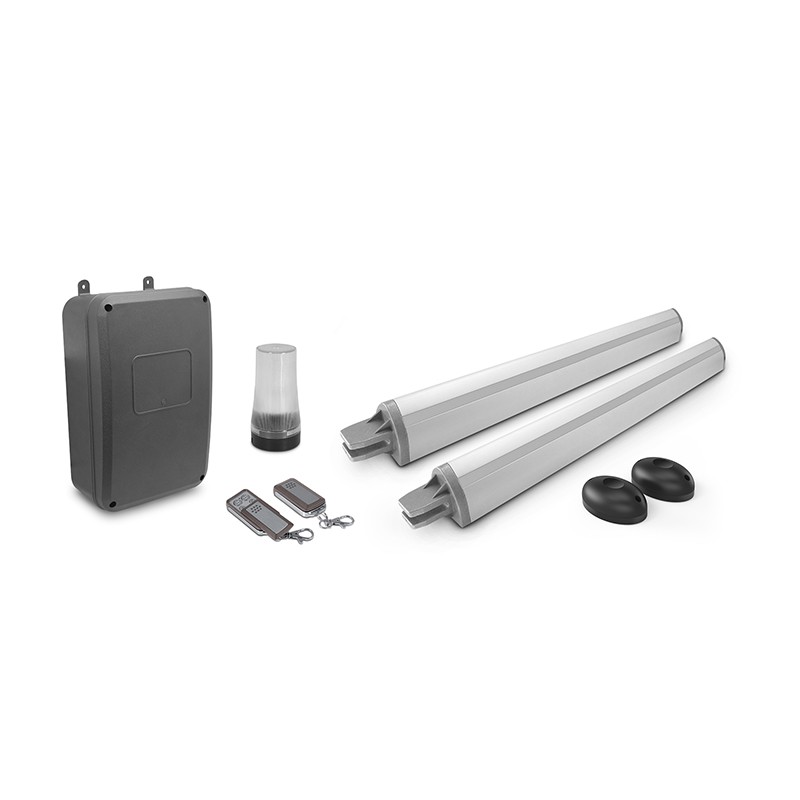

Le contenu du kit:

  • 2 vérins électriques 24 VDC équipés d’un système à vis sans fi n, avec pattes de fi xation
  • 1 paires de photocellules
  • 1 boîtier électronique avec programmation simple du cycle d’ouverture et de fermeture
  • 2 télécommandes 433,92 MHz à 4 boutons
  • 1 feu clignotant à LED

Accessoires non inclus dans le kit :

  • Kit d'alimentation solaire 12V Réf. 104373
  • Télécommande supplémentaire 4 boutons Réf. 114253
  • Clavier à code Réf. 104252
  • Antenne supplémentaire Réf. 104445
  • Kit de télécommande universelle Réf. 104260
  • Le câble électrique pour vérin (10m 2x1,5mm2) et pour le feu clignotant (3m 2x0,5 mm2)

Caractéristiques techniques du kit de motorisation pour portail à vérins V300 de Avidsen - 24V - 114165 :

Caractéristiques techniques des vérins :

  • Type de moteur : réducteur avec engrenage, chariot à vis sans fin
  • Alimentation : 24 Vdc
  • Force nominale : 650N
  • Vitesse au couple nominal : 2cm/s
  • Câble : 50cm, 2 conducteurs de section 0.75mm²
  • Durée du fonctionnement : -20°C/ +60°C
  • Nombre max de cycles/jour : 50

Caractéristiques techniques du boîtier :

  • Constitution : 1 carte électronique AVLO, 1 transformateur 230/20Vac
  • Alimentation : 230Vac / 50Hz ou 24 Vdc
  • Puissance max. : 240W
  • Sortie Moteurs (- M1 + / - M2 +) : 2 sorties pour moteur 24Vdc
    • Courant maximum de sortie au démarrage pendant 3s = 3A
    • Courant maximum de sortie après démarrage = 2.5A
  • Sortie Feu clignotant (- Warn +) : Clignotement géré par la carte électronique. Pour feu clignotant 24V avec LED uniquement (réference 684118)
  • Sortie d’alimentation +24Vdc (+24V / GND) : Pour alimenter les photocellules. 3.3W maximum
  • Entrée photocellule (GND / PHO) : Entrée pour contact sec normalement fermé
  • Entrée pour organe de commande (2B / GND) “2 battants” : Entrée pour contact sec normalement ouvert (La fermeture du contact provoque une commande de mise en mouvement ou d’arrêt du portail)
  • Possibilité de télécommander
    • Le portail complet par contact sec et télécommande
    • Le passage piéton par télécommande uniquement
  • Nombre de boutons de télécommande mémorisables : 15 avec 1 bouton commande portail et 1 bouton commande piéton
  • Fusibles de protection : Fusible dans le bornier du transformateur 1A temporisé

Caractéristiques techniques de la télécommande :

  • Type : Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
  • Fréquence : 433,92MHz
  • Alimentation : 12V par pile A27
  • Touches : 4 touches
  • Puissance rayonnée : < 10mW
  • Autonomie : 1 an à raison de 10 utilisations de 2 sec. par jour

Caractéristiques techniques du feu clignotant :

  • Type : Eclairage à LED Clignotement géré par la carte électronique
  • Alimentation : 24V impulsionnel
  • Force nominal : 650N

Dimensions et poids :

  • Largeur : 728 mm
  • Longueur : 203 mm
  • Hauteur : 230 mm

Conformités et certifications :

  • IP44

Garantie : 2 ans
