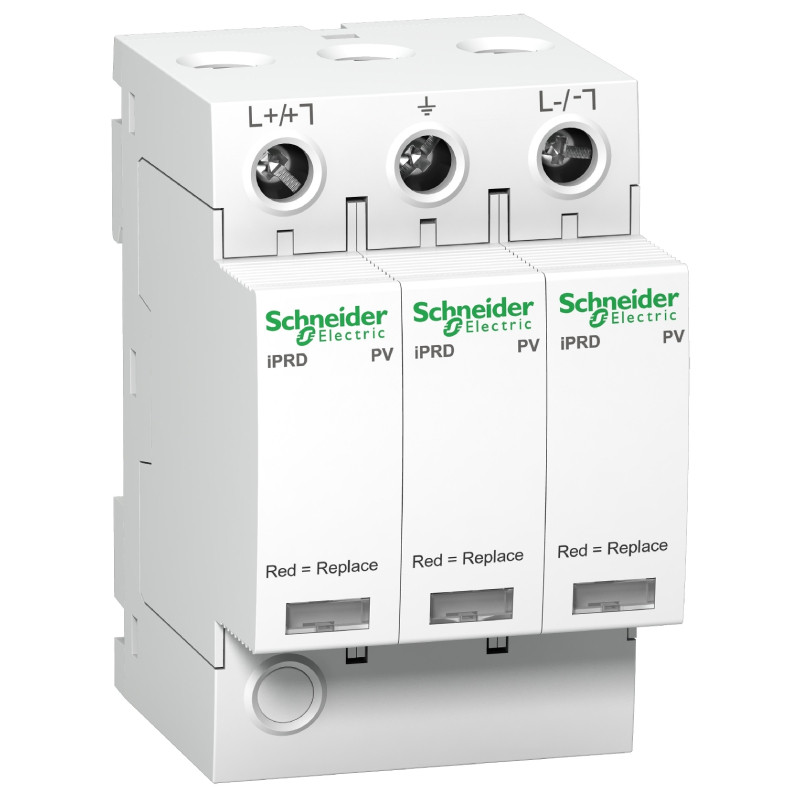

Parasurtenseur modulaire Acti9 iPRD-DC Schneider Electric - 2P - 840Vcc

Parasurtenseur modulaire Acti9 iPRD-DC Schneider Electric - 2P - 840Vcc

Données générales :

• Gamme : Acti9
• Type de produit : Parafoudre à cartouche débrochable
• Pôles : 2P
• Type de sortie : Contact (sans tension)
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN

Caractéristiques techniques - A9L40271 :

• Classe de parafoudre : Type 2
• Technologie du parafoudre : MOV
• Tension assignée d'emploi : 800 V +/- 10 % CC
• Courant de décharge maximal : 15 kA
• Courant de décharge maximal : 40 kA
• Tension maximale de fonctionnement continu :
  - Mode différentiel :800 V L+/L-
  - Mode commun :800 V L+/PE
  - Mode commun :800 V L-/PE
• Niveau de protection en tension maximal :
  - Mode différentiel <3 kV type 2 L+/L-
  - Mode commun <3 kV type 2 L+/PE
  - Mode commun <3 kV type 2 L-/PE
• Type de sectionneur : Sectionneur à commande intégrée
• Signalisation locale : Blanc/rouge repère
• Tension circuit de signalisation : CA= 250 V 50/60 Hz
• Courant de sortie signalisation : 0,25 A
• Pas de 9 mm : 6
• Temps de réponse : <= 25 ns
• Longueur de dénudage des fils : 14 mm
• Couple de serrage : 3,5 N.m

Mode de raccordement :

• Borne du type à cage2,5…25 mm² rigide
• Borne du type à cage2,5…16 mm² souple
• Borne du type à cage2,5…16 mm² tressé souple

Dimensions & poids :

• Hauteur : 85 mm
• Largeur : 54 mm
• Profondeur : 69 mm
• Poids : 400 g

Normes :

• EN 50539-11:2013
• UTE C 61740-51
• Certifications du produit : CE
• IP40 sur face avant
• IP20 sur la borne
• IK03

Garantie 18 mois
