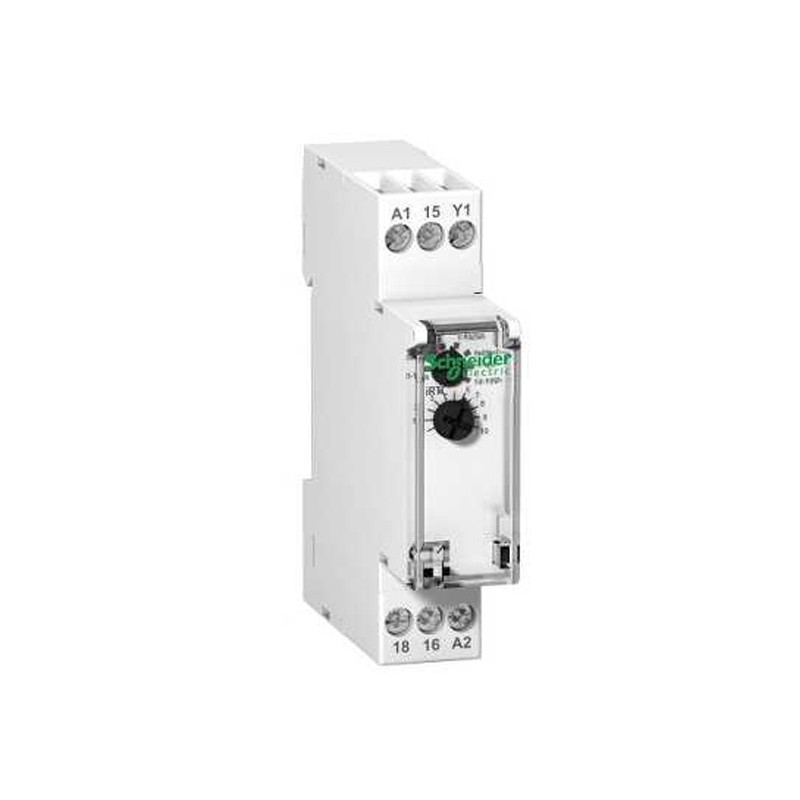

Relais temporisé multifonctions - 1OF - 12...240 VCA/CC - Acti9 - RTMF

Caractéristiques principales du relais temporisé Schneider Electric :

• Utilisation du relais : Relais temporisé
• Type de temporisation : Multifonction
• Gamme de produits : IRT
• Nom abrégé d'appareil : IRTMF
• Composition de contacts de signalisation : 1 F/O

Caractéristiques complémentaires du relais Schneider Electric :

• [ie] courant assigné d'emploi :
  • 8 A AC 250 V
  • 8 A DC 250 V
  • 0,01 A DC 5 V
• Durée de l'impulsion : > 100 ms
• Signalisation locale : Clignotant pendant la temporisation
• Type de réglage :
  • 4 types de sélection de temporisation par A B C ou H
  • Configuration du retard par bouton rotatif
• Domaine de réglage de la temporisation : 0.1...360000 s
• Erreur de précision : +/- 10 %
• Précision de répétition : +/-0,5%
• Tension circuit de commande : 12...240 V c.a. 50/60 Hz / 12...240 V c.c.
• [us] tension d'alimentation : 12...240 V AC 50/60 Hz / 12...240 V DC
• Mode d'installation : Fixe
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 2
• Dimensions :
  • Hauteur : 81 mm
  • Largeur : 18 mm
  • Profondeur : 66 mm
• Couleur : Blanc
• Durée de vie mécanique : >= 5 000 000 cycles
• Durée de vie électrique : AC-1 : >= 100 000 cycles
• Comportement au manque de tension : 100 ms
• Mode de raccordement :
  • Bornes type tunnel 2 câble(s) 1.5 mm² souple avec embout de câble
  • Bornes type tunnel 2 câble(s) 1.5 mm² souple sans embout de câble
  • Bornes type tunnel 2 câble(s) 2.5 mm² rigide avec embout de câble
  • Bornes type tunnel 2 câble(s) 2.5 mm² rigide sans embout de câble
