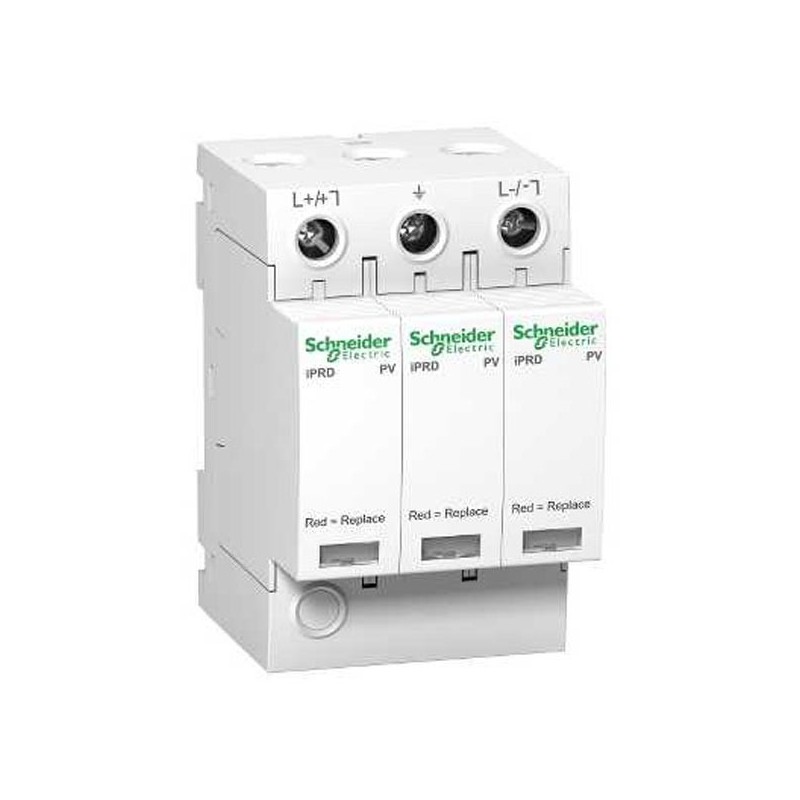

Parafoudre 40R - 1000PV - 2P - iPRD

Caractéristiques principales du parafoudre 2P Schneider Electric :

• Gamme de produits : IPRD
• Type de produit ou de composant : Parafoudre à cartouche débrochable
• Nom abrégé d'appareil : IPRD-DC 40r
• Description des pôles : 2P
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique

Caractéristiques complémentaires du parafoudre Schneider Electric :

• Classe de parafoudre : Type 2
• Technologie du parafoudre : MOV
• [ue] tension assignée d'emploi : 1000 V (+/- 10 %) DC
• Courant nominal de décharge : 15 kA
• Courant de décharge maximal : 40 kA
• [Uc] tension maximale de service permanent :
  • Mode différentiel : 1000 V L+/L
  • Mode commun : 1000 V L/PE
• [Up] niveau de protection en tension :
  • 3.9 kV type 2 mode différentiel L+/L-
  • 3.9 kV type 2 mode commun L+/PE
  • 3.9 kV type 2 mode commun L-/PE
• Signalisation locale : Repère couleur: blanc/rouge
• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
• Courant de sortie signalisation : 0,25 A
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 6
• Dimensions :
  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 70 mm
• Masse du produit : 0,342 kg
• Couleur : Blanc ( RAL 9003 )
• Temps de réponse : <= 25 ns
• Courant résiduel : 0.6 mA / 0.003 mA
• Mode de raccordement :
  • Borne du type à cage dessous 2.5...35 mm²
  • Borne du type à cage partie supérieure 2.5...35 mm²
• Couple de serrage : 2.5 N.m
