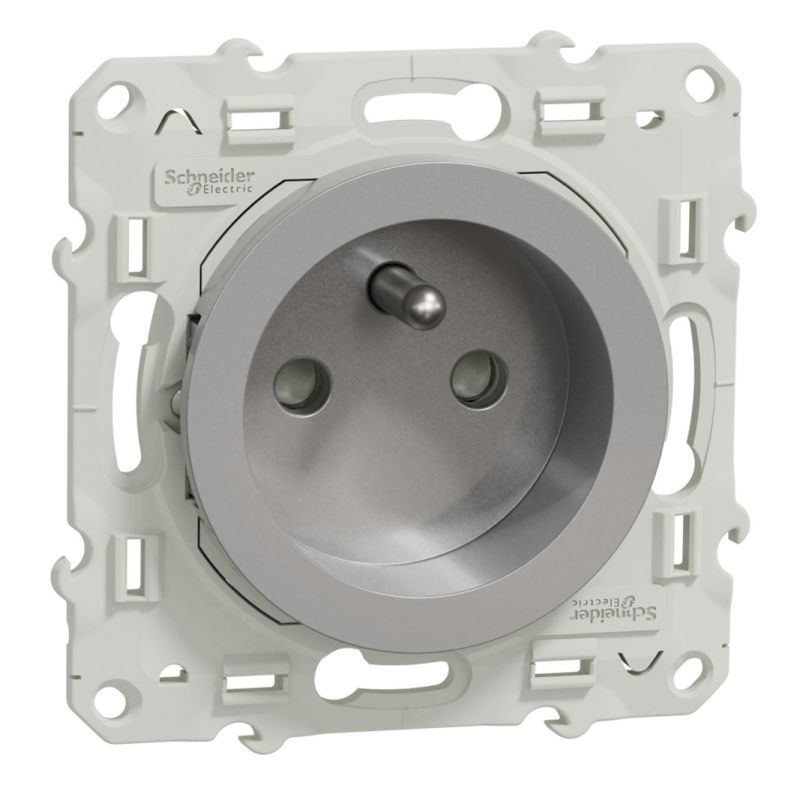

Prise de courant Odace 16A 2P+T - Aluminium

Prise de courant blanche 2P+T S530059 de la gamme Odace :

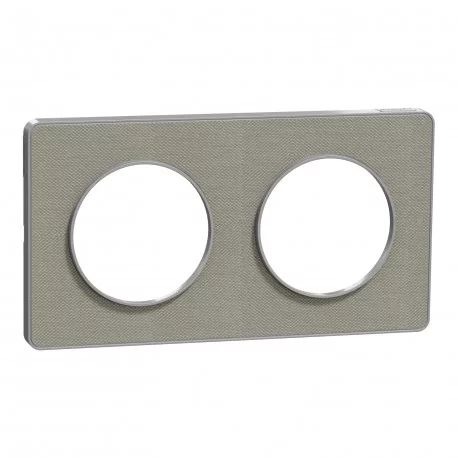

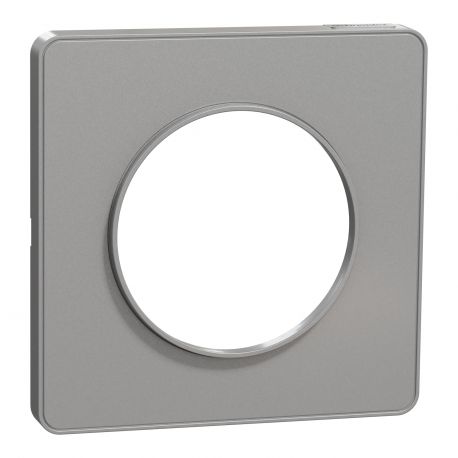

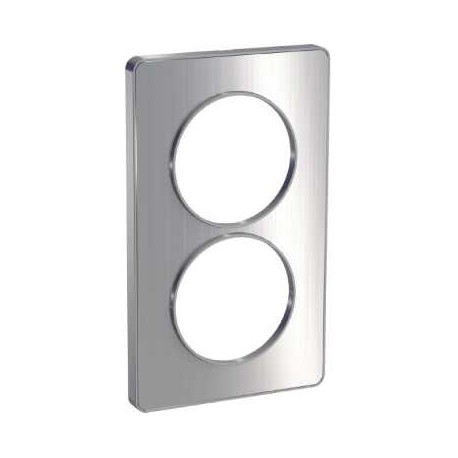

Cette prise de courant dispose d'une connexion rapide par pôles, elle doit être associée à une plaque de finition Odace.

Caractéristiques techniques de la prise :

• Nombre de modules : 2
• Mode de fixation : Clipsable

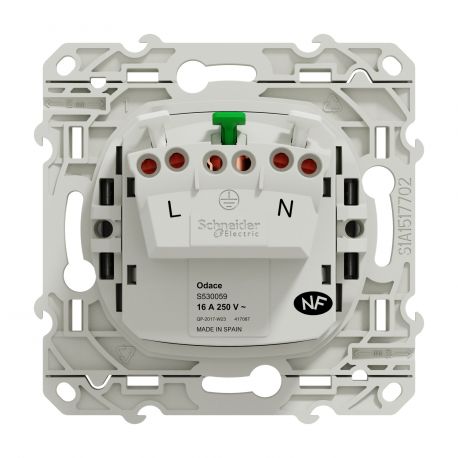

• Raccordement : Borne sans vis
• Courant assigné : 16 A
• Tension : 250 V
• Durée de vie : 5000 cycles

Description générale :

• Gamme : Odace
• Couleur : aluminium
• Matière : PC, PBT

Conformité et protection :

• IP 21D
• IK 04
• NF C 61-314

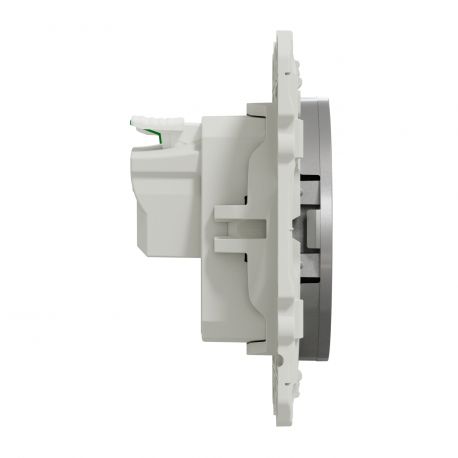

Dimensions de la prise  :

• Largeur : 71 mm
• Hauteur : 71 mm
• Profondeur : 44 mm
• Profondeur d'encastrement : 28 mm
• Poids : 45 g

Garantie :

• 18 mois

Présentation de la variété de la gamme Odace par Schneider Electrci ?

Comment remplacer une prise de courant Schneider Electric ?

Tout d'abord il faut couper le disjoncteur pour pouvoir travailler en toute sécurité.

Commencez par retirer la plaque de l'ancienne prise avec un tournevis plat, démontez ensuite la prise existante. Repérez les différents fils, phase rouge (ou noire), neutre bleu et terre jaune (ou vert), retirez ces fils.

Si ces fils sont en mauvais état, n'hésitez pas à le couper et le dénuder, connectez les fils à votre nouveau mécanisme, insérez le dans la boite d'encastrement et ajoutez la plaque de fixation.
