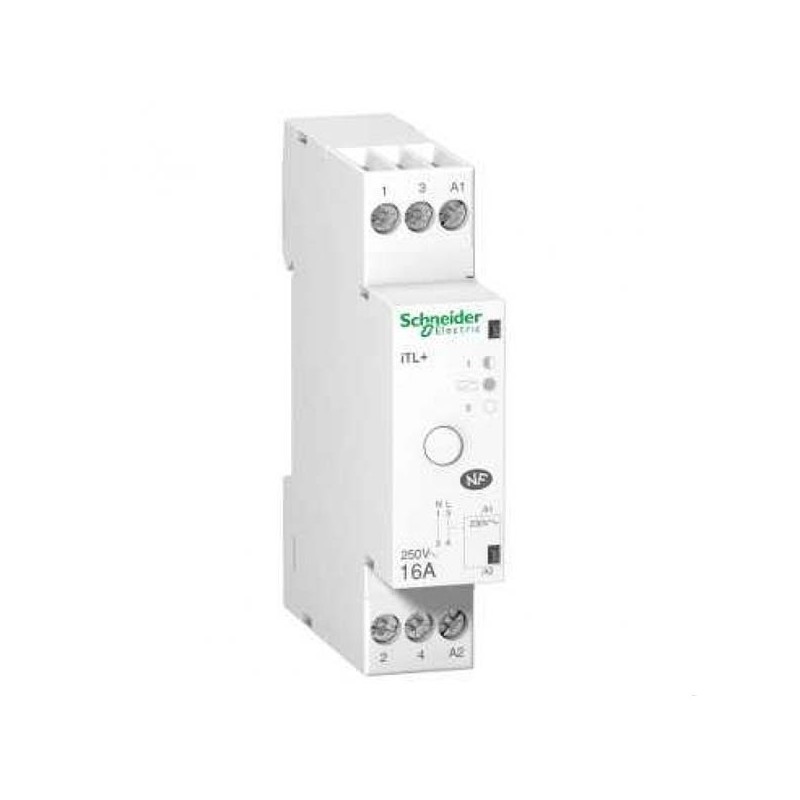

Télérupteur silencieux XP Resi9 - 1 NO - 16 A - Peignable

Description du télérupteur Resi9 de la marque Schneider Electric :

Mise en oeuvre du télérupteur :

• Raccordement :
  • circuit de commande et de puissance :
    • câbles rigides ou souples avec embout : 2 x 1,5mm²
    • câbles rigides ou souples sans embout : 2 x 2,5mm² à 1 x 4mm²
• Attention : il est obligatoire de :
  • câbler le neutre
  • respecter le raccordement du circuit de commande :
    • A1 pour la phase et A2 pour le neutre
  • utiliser la même phase, pour le raccordement de la puissance et de la commande
• Commande forcée ON/OFF par bouton-poussoir en face avant

Produits complémentaires :

• Disjoncteurs XP

Caractéristiques du télérupteur Resi9 de Schneider Electric :

Données techniques :

• 1 NO
• 16 A
• Silencieux
• Peignable
• Tension de commande : 230 V CA
• Tension de puissance : 250 V CA
• 2 pas de 9 mm
• Commande par bouton-poussoir lumineux, courant maximum absorbé : 3 mA
• Livré avec un intercalaire (1 pas de 9mm de large) à utiliser lors d'un montage à côté d'un disjoncteur, d'un contacteur, d'un télérupteur... afin de préserver une utilisation optimale

Dimensions :

• Hauteur : 84 mm
• Largeur : 18 mm
• Profondeur : 60 mm

Conformité et protection :

• NF

Garantie : 18 mois
