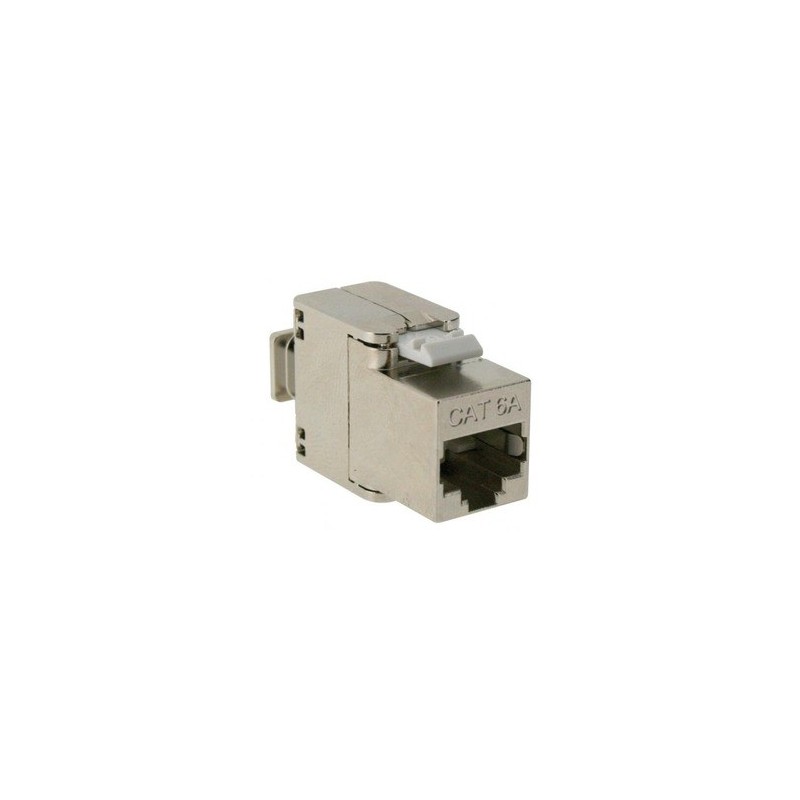

Connecteurs ou noyau sans outils RJ45 blindé - 8 contacts - STP Cat. 6a

Description de la prise RJ45 à raccordement sans outil Cat6a blindé par Gigamedia :

Description :

• Le noyau GGM PRJC6A10G, à raccordement sans outil, allie des performances Cat 6A 10G et une très grande facilité d’installation.
• Sa technologie de raccordement sans outil, ne nécessitant aucun outil d’insertion, simplifie et réduit le travail de raccordement.
• Sa conception compacte (14.60 mm) permet des réalisations haute densité au poste de travail et dans le local technique.
• Le système de guide fils avec repérage couleur équipant le noyau GGM PRJC6A10G sépare les paires, garantissant de meilleures performances et une plus grande rapidité d’installation.
• Sélection d’un alliage métallique offrant d’excellentes caractéristiques d’élasticité, conductivité et résistance à la corrosion.
• Les contacts sont formés et positionnés de sorte à réduire les couplages indésirables entre paires et diminuer la diaphonie. La production entièrement automatisée du ciruit imprimé et une inspection qualité en fin de production garantissent l’homogénéité de la fabrication
• Panneaux et prises parfaitement adaptés aux applications sur paires torsadées, UTP, FTP ou STP.
  Les prises murales en versions 22,5x45 et 45x45 face plate ou inclinée, avec ou sans volets, pour 1 ou 2 connecteurs

Les avantages :

• Technologie de guidage et séparation des paires qui facilite et garantit la qualité du raccordement
• La méthode de mise en oeuvre permet le raccordement simultané des 4 paires par simple pression sur les deux axes du capot
• Noyau compact, slim line

Caractéristiques techniques prise RJ45 à raccordement sans outil Cat6a blindé par Gigamedia :

Données techniques de la prise :

• Ethernet : 10/100 Base TX
• Gigabit Ethernet 1000 Base TX (802.3ab)
• IEEE 10G Base-T (802.3an)
• ATM155 Mbit/s
• PoE, PoE+
• Blindage en alliage à base de Zinc
• Noyau Catégorie 6A de type keystone
• RJ-45 Compatible avec les options de câblage T568A et T568B
• Raccordement sans outil
• A l'unité

Données électriques de la prise :

• Résistance d’isolation électrique : 500 M Ohms min. @ 100V d.c
• Voltage supporté par le diélectrique : 1 000 V RMS @ 60Hz pendant 1 minute
• Résistance de contact des fils ressort : 20m Ohms max
• Résistance des contacts d’insertion (IDC) : 2,5m Ohms max

Données physiques de la prise :

• Alliage résistant, Plastique Retardant la Flamme, UL 94V-0
• Alliage Phosphore Bronze plaqué avec une dorure 50µ sur 70~100 µ de Nickel
• Alliage Phosphore Bronze avec 100 µ
• Alliage Phosphore Bronze avec 100 µ 9:1 Alliage Sn - Pb

Données mécaniques de la prise :

• Force de contact : 800g minimum pour 8 fils
• Rétention : 50N pendant 60s ± 5s
• Insertion / Extraction : 750 cycles minimum
• Jauge des câbles : 22 ~ 24 AWG

Matériaux et couleurs :

• Couleur : Gris métallisé
• Alliage Bronze/Nickel

Dimensions :

• Longueur : 39,5 mm
• Largeur : 23,20 mm
• Hauteur : 16,90 mm

Normes et protections :

• ANSI/TIA-568-C.2 Category 6A
• IEC 60603-7-51 (+mesure PSANEXT, PSAFEXT)
• ISO/IEC 11801 Amd 2 : 2010
• EN 50173-2 : 2007, A1 : 2010
• Matériaux et procédés de fabrication utilisés conformes aux directives européennes RoHS

Garantie :

• 1 An
