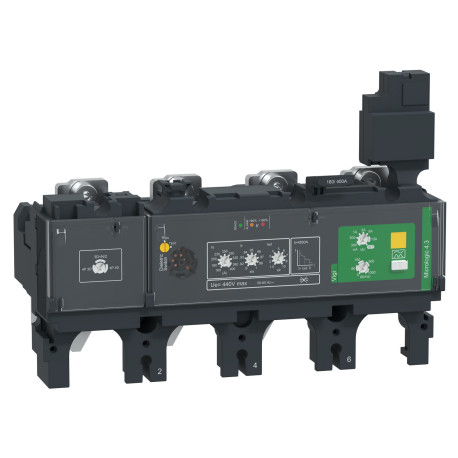

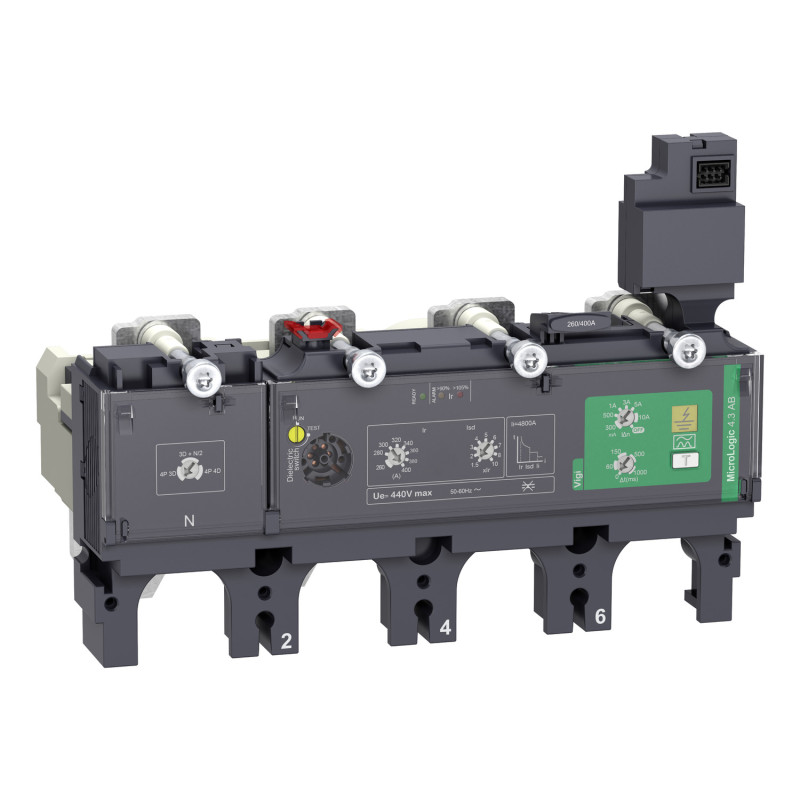

Déclencheur MicroLogic 4.3 AB ComPacT NSX Schneider Electric - 4P - 400A

Déclencheur MicroLogic 4.3 AB ComPacT NSX Schneider Electric - 4P - 400A

Données techniques du déclencheur :

• Gamme : ComPacT NSX
• Type de produit : Déclencheur
• Nombre de pôles : 4P
• Déclencheur : Micrologic 4.3 AB
• Type de déclencheur : Électronique
• Compatibilité de gamme :
  - ComPacT nouvelle génération NSX630
  - ComPacT nouvelle génération NSX400
• Description des pôles protégés :
  - 3D + N/2
  - 4D
  - 3D
• Position du pôle neutre : Gauche
• Fonctions de protection du déclencheur : LSoIR
• Type de protection :
  - L : for protection courant surcharge
  - So : for protection court retard avec retard fixe
  - I : for protection instantanée contre court-circuit
  - R : for protection différentielle
• Calibre du déclencheur : 400 A à 40 °C
• Tension assignée d'emploi : 440 V CA 2 phases
• Type de réseau : CA
• Fréquence du réseau : 2 phases
• Mode d'installation du disjoncteur : Fixe/débrochable
• Réglage du capteur de protection longue durée Ir (protection thermique) : Réglable
• Plage de réglage du seuil de protection longue durée [Ir] (protection thermique) : 260...400 A
• Réglage de la temporisation de la protection longue durée Tr : Fixe
• Plage de réglage de la temporisation de la protection longue durée :
  - 0,35 s à 7,2 x Ir
  - 0,5 s à 7,2 x Ir
  - 15 s à 1,5 x Ir
• Paramètres de protection neutre :
  - 0,5 x Ir (3D + OSN)
  - 1 x Ir (4d)
  - ComPacT (3d)
• Mémoire thermique : 20 minutes avant et après le déclenchement
• Réglage de la temporisation de la protection différentielle Δt : Réglable
• Plage de réglage du seuil de protection courte durée : Vert
• Réglage de la temporisation de la protection courte durée : Fixe
• Réglage du capteur de protection instantanée Ii (protection court-circuit) : Fixe
• Plage de réglage seuil de protection instantanée (protection court-circuit) : 4800 A
• Protection différentielle : Intégrée
• Classe de protection différentielle : Classe A
• Réglage de la sensibilité de la protection différentielle IΔn : Réglable
• Plage de réglage de la sensibilité de la protection différentielle :
  - 0,3 A
  - 0,5 A
  - 1 A
  - 3 A
  - 5 A
  - 10 A
• Mode spécifique de protection différentielle : Off utilisation de l'interrupteur rotatif IΔn
• Réglage de la temporisation de la protection différentielle Δt : Réglable
• Plage réglage de la temporisation de la protection différentielle [Δt] :
  - 0 ms
  - 60 ms
  - 150 ms
  - 500 ms
  - 1 s
• Signalisation locale :
  - Pour prêt à fonctionner DEL clignotante (vert)
  - Pour surcharge DEL 105 % Ir (rouge)
  - Pour surcharge DEL 90 % Ir (orange)
  - Pour courant résiduel indicateur de couleur (jaune)

Dimensions :

• Largueur : 185 mm
• Hauteur : 136 mm
• Profondeur : 112 mm

Conformité et protection :

• Norme EN/CEI 60947-2 Annexe H
• IP40
• Classe II

Garantie 18 mois
