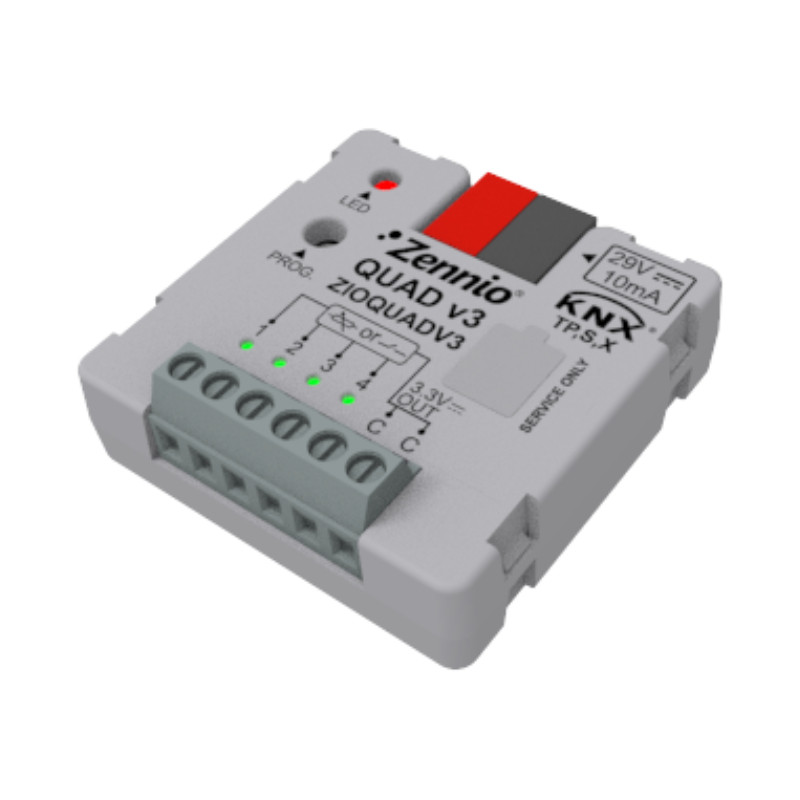

Capteur analogique/numérique QUAD v3 Zennio - 4 entrées - KNX Secure

Capteur analogique/numérique QUAD v3 Zennio - 4 entrées - KNX Secure

Données générales :

• Dispositif de contrôle de fonctionnement électrique
• 4 entrées analogiques/digitales configurable comme entrée binaire, sonde de température (NTC avec courbe personnalisable ou PT1000) ou détecteur de mouvement
• Indicateur LED d'état des entrées
• Compatibilité avec KNX Data Secure
• 4 thermostats
• Sauvegarde des données complète en cas de panne du bus KNX
• BCU KNX intégré (TP1-256)
• Pas besoin d'alimentation différente de celle du bus
• Dispositif pour montage dans des boîtes de dérivation ou d'encastrement ou sur rail DIN
• Conforme aux directives CE, RCM (marques sur la face avant)
• Installation : Dispositif indépendant pour montage dans des boîtes de dérivation ou d'encastrement avec cache

Données techniques :

• Tension : 29 V DC TBTS
• Marge de tension : 21-31 VDC
• Type de connexion : Connecteur de bus typique TP1 pour câble rigide de Ø0,8mm
• Nombre d'entrées : 4
• Entrées par commun : 2
• Tension de travail : 3,3 VDC sur le commun
• Courant de travail : 1 mA @ 3,3 VDC (pour chaque entrée)
• Type de contact : Contacts libres de potentiel
• Mode de connexion : Bornier à vis (max 0,2 Nm)
• Section de câble : 0,5-1 mm² (IEC) / 26-16 AWG (UL)
• Longueur maximale de câblage : 2 30 m
• Longueur de la sonde NTC/PT1000 : 1,5 m (extensible jusqu'à 30 m)
• Précision NTC/PT1000 (à 25 ºC) ³ ±0,5 ºC
• Temps maximum de réponse : 10 ms

Dimensions & poids :

• Hauteur : 39,1 mm
• Largeur : 39,1 mm
• Profondeur : 14 mm
• Poids : 14 g

Normes & protections :

• CE
• REACH
• Classe B
• Classe II
• IP20
