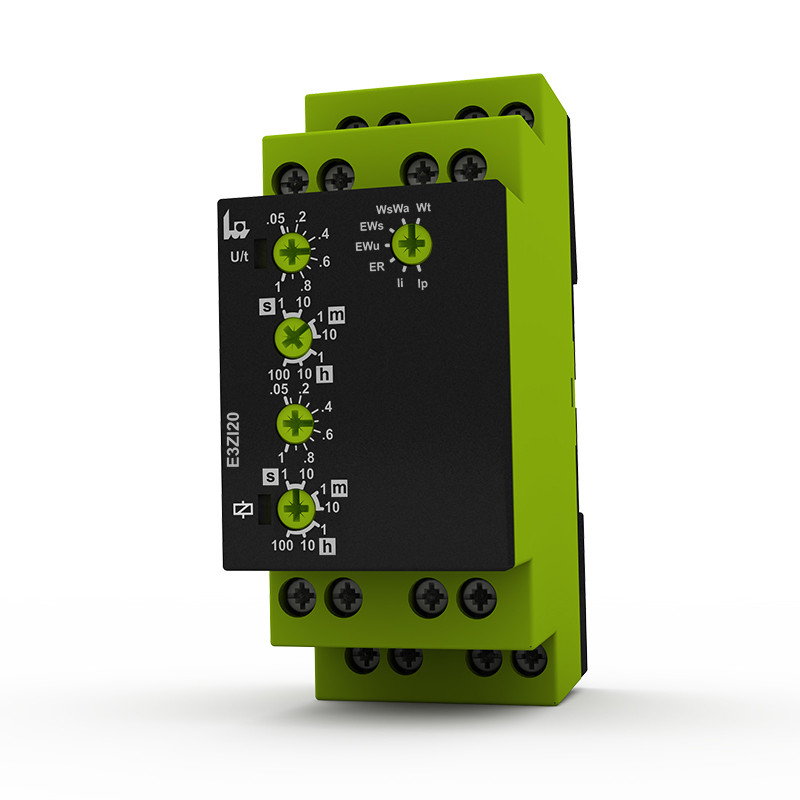

Relais temporisé Tele Haase - Multifonctions - 2 contacts

Description du relais temporisé E3ZI20 multifonctions :

Avantages du relais temporisé :

• Configuration de contact 1C/O 1RT avec sortie de relais 8 A à 250 V c.a
• Tension d'alimentation double de 12 V c.a./V c.c. à 240 V c.a./V c.c
• Conception d'installation pour un montage sans problème
• Temps de réinitialisation de 100 ms
• Boîtier en plastique autoextinguible
• Indication d'état par LED
• Montage sur rail DIN

Applications du relais de temporisation :

• Textiles
• Industries chimiques
• Exploitation minière
• Irrigation
• Manipulation de matières premières
• Alimentation et boissons
• Contrôle de procédé industriel

7 Fonctions :

• Lp : Clignotant asymétrique démarrage par la pause
• Li : Clignotant asymétrique avec impulsion à l’enclenchement
• ER : Temporisation ouverture/fermeture avec contact auxiliaire
• EWu : Retard à l’enclenchement sur front montant avec contact auxiliaire
• EWs : Retard à la mise sous tension impulsion unique avec contact de commande
• WsWa : Impulsion unique et impulsion trainante avec contact de commande
• Wt : Surveillance de la séquence d'impulsions

Caractéristiques du relais de temporisation Tele Haase :

Données techniques du relais Tele Haase :

• Tension maximale : 12 → 240V c.a. / V c.c.
• Plage de temps : 50 ms → 100h
• Type de montage : Rail DIN
• Nombre de fonctions du minuteur : Multifonctions
• Nombre de contacts : 2
• Incrément de temps : Heures, millisecondes, minutes, secondes
• Alimentation : Externe
• Configuration de contact : 2 RT
• Tension maximale : 8A
• Tension maximale : 250V c.a

Dimensions :

• Profondeur : 65 mm
• Longueur : 87 mm
• Largeur : 35 mm

Normes et certifications :

• Bornes IP20
• Boîtier IP40
• CEI 60947-5-1
• CEI 60664-1
• CEI 721-3-3
