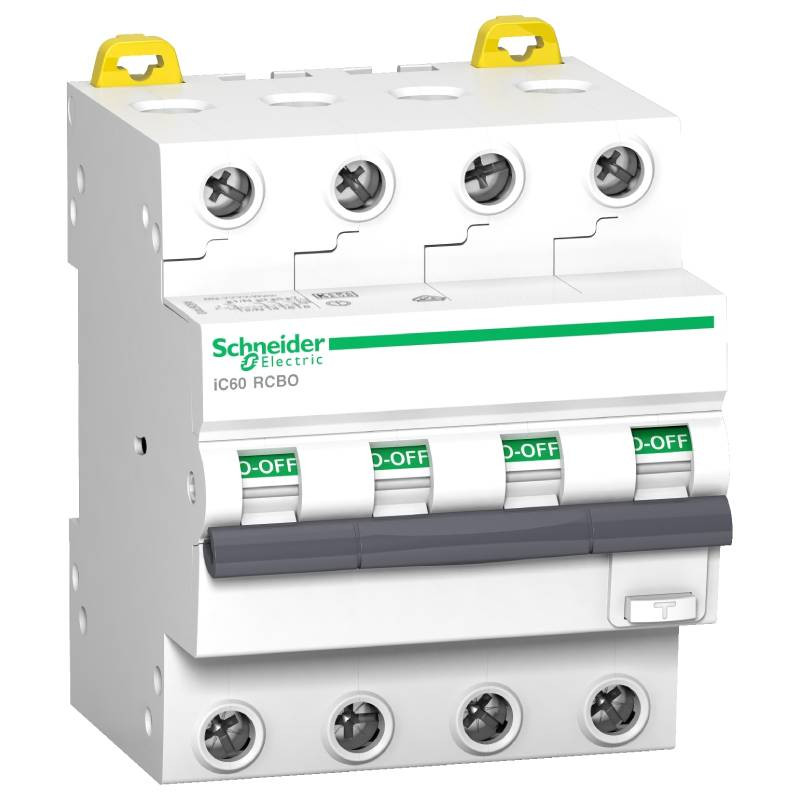

Disjoncteur différentiel Acti9 iC60 RCBO Schneider Electric - ASI - 4P - 20A - 30mA - Courbe C

Disjoncteur différentiel Acti9 iC60 RCBO Schneider Electric - ASI - 4P - 20A - 30mA - Courbe C

Données générales :

• Gamme : Acti9
• Nom du produit : Acti9 iC60 RCBO
• Type de produit ou équipement : Disjoncteur différentiel
• Nom de l'appareil : iC60 RCBO
• Application : Distribution
• Description des pôles : 4P
• Nombre de pôles protégés : 4
• In courant assigné d'emploi : 20 A
• Type de réseau : CA
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Temporisation protection différentielle : Instantané
• Classe de protection différentielle : Type ASI

Caractéristiques techniques :

• Sensibilité du différentiel : 30 mA
• Fréquence du réseau : 50 Hz
• [Ue] tension assignée d'emploi : 380...415 V CA 50 Hz
• Limite de déclenchement magnétique : 5,,,10 x In
• Technologie différentiel : Indépendant de la tension
• Pouvoir assigné de coupure et fermeture : Idm 6000 A à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1
• Classe 3 : se conformer à EN/CEI 61009-2-1
• [Ui] tension assignée d'isolement : 500 V CA 50 Hz
• [Uimp] tension assignée de tenue aux chocs : 4 kV
• Courant de pointe : 3000 A
• Type de commande : Par maneton
• Indication de tension : Marche, arrêt, déclencheur sur défaut
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas : OUI // Bas : biconnect
• "Pas" de raccordement : 9 mm entre pôles
• Pas de 9 mm : 8
• Pouvoir de coupure :
  - 6000 A Icn à 380...415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
  - 6 kA Icu à 380...415 V CA 50 Hz se conformer à EN/CEI 60947-2

Dimensions & poids :

• Hauteur : 86 mm
• Largeur : 72 mm
• Profondeur : 78 mm
• Poids : 423 g

Garantie 18 mois
