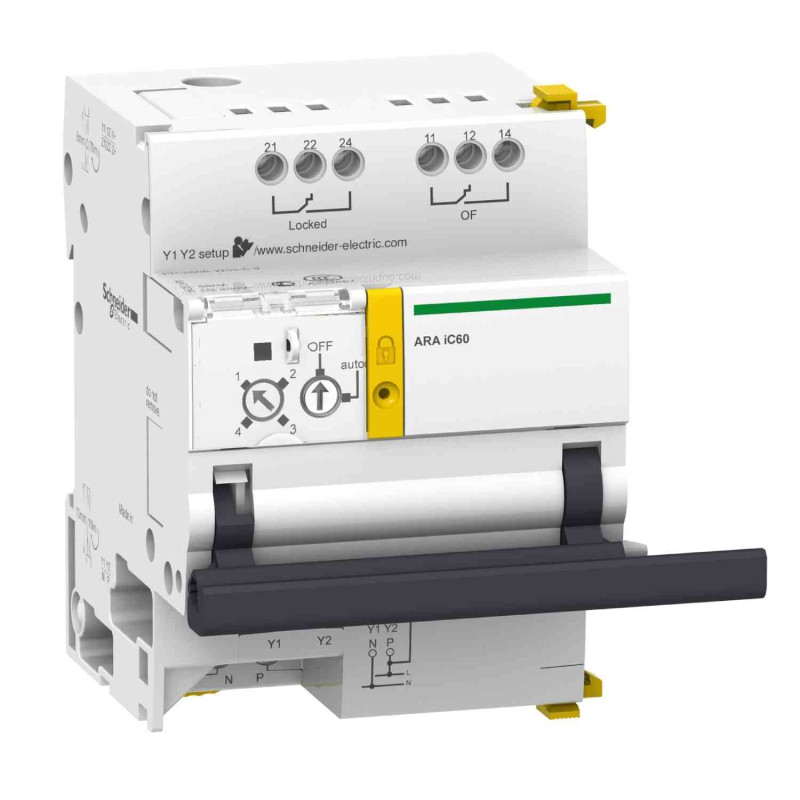

Automatisme de réarmement ARA IC60 Acti9 Schneider - Pour disjonteur 1P, 1P+N, 2P - 230VCA

Pourquoi choisir l'auxiliaire de réenclenchement ARA IC60 Acti9 de Schneider Electric - A9C70132 :

Description :

• Auxiliaire de réenclenchement automatique
• Composition de contacts de signalisation : 2 OF contacts sans tension
• Avec signalisation locale
• Mode d'installation : encliquetage
• Support de montage : Rail DIN
• Prévision de verrouillage : Cadenassable
• Série : iC60 ARA
• Gamme : Acti 9

Application :

• Distribution - Protection des circuits et équipements électriques
• Réenclenchement automatique de la protection associée, après déclenchement
• Compatible avec les disjoncteurs iC60 1P, 1P+N, 2P

Avantages :

• Mise en place de 4 programmes de réenclenchement prédéfinis permettant la sécurité et la disponibilité des installations
• Augmente la disponibilité des installations sans supervision, difficiles d'accès ou à grande disponibilité
• Configuration de sécurité par cadenassage

Caractéristiques de l'automatisme de réarmement Acti9 ARA iC60 ref. A9C70132 de marque Schneider Electric :

Données générales :

• Tension circuit de signalisation : 24 V 10 mA CA/CC - 230 V 1 A CA
• Type de commande : Inhibition of automatism maintenu 230 V CA 50/60 Hz - Refermeture ultime impulsion 230 V CA 50/60 Hz
• Courant en entrée : 5 mA
• Durée de l'impulsion : = 200 ms circuit de commande
• Temps de réponse : 500 ms
• Tension d'alimentation : 230 V CA 50/60 Hz
• Puissance consommée en W : 2 W
• Tension assignée d'isolement : 400 V
• Tension assignée de tenue aux chocs : 6 kV
• Paramétrage : - Programme 1: 1 ré-enclenchement , cycle court <10 s avant fermeture /6 min vérification temps
  - Programme 2: 3 ré-enclenchements , cycle court <10 s avant fermeture /2 min vérification temps
  - Programme 2: 3 ré-enclenchements , cycle court <1 min avant fermeture /6 min vérification temps
  - Programme 2: 3 ré-enclenchements , cycle court <3 min avant fermeture /6 min vérification temps
  - Programme 3: 5 ré-enclenchement , cycle long fixe <10 s avant fermeture /2 min vérification temps
  - Programme 3: 5 ré-enclenchement , cycle long fixe <1 min avant fermeture /6 min vérification temps
  - Programme 3: 5 ré-enclenchement , cycle long fixe <3 min avant fermeture /6 min vérification temps
  - Programme 4: 5 ré-enclenchement , cycle long progressif <10 s avant fermeture /2 min vérification temps
  - Programme 4: 5 ré-enclenchement , cycle long progressif <1 min avant fermeture /6 min vérification temps
  - Programme 4: 5 ré-enclenchement , cycle long progressif <3 min avant fermeture /8 min vérification temps
  - Programme 4: 5 ré-enclenchement , cycle long progressif <4 min avant fermeture /10 min vérification temps
  - Programme 4: 5 ré-enclenchement , cycle long progressif <5 min avant fermeture /12 min vérification temps
• Signalisation locale : Flash orange DEL: non opérationnel / Flash vert DEL: opération normale / Flash rouge DEL: cycle de réenclenchement en cours / Fixe rouge DEL: réenclenchement automatique verrouillé

Dimensions :

• Pas de 9 mm : 7
• Hauteur : 93 mm
• Largeur : 63 mm
• Profondeur : 75,5 mm

Normes et protections :

• IP20
• Degré de pollution : 3 conforme à CEI 60947
• Catégorie de surtension II

Garantie : 18 mois
