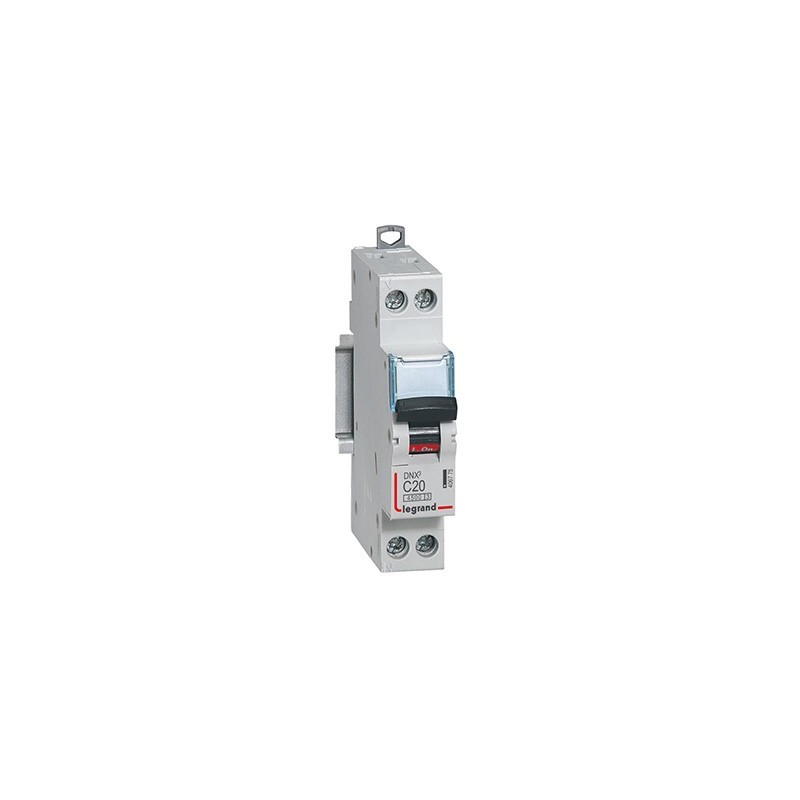

Disjoncteur DNXᶾ - 20A - 1P+N - Courbe C - Vis/Vis

Réf 406775

Points importants du produit

Disjoncteur magnétothermique Legrand à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.

  • Tension maxi de fonctionnement : U = 250 V / 50Hz
  • Fréquence : 10 à 55 Hz
  • Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
  • courbes C , protection des départs

Afficher plus
Voir tous les détails

5/5

34 avis

6,96€ ttc
ajouter au panier
Livré sous 1 à 3 jours

En stock à notre dépôt

En achetant ce produit vous gagnez 7 DomoPoints, échangeables contre des cadeaux.

Détails du produit

Caractéristiques

Disjoncteur DNXᶾ - 20A - 1P+N - Courbe C - Vis/Vis

Garantie

2 ans

Pouvoir de coupure

6 kA

Nombre de pôles

1P+N

Intensité (Ampérage)

20

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Code EAN

3245064067751

Voir plus de caractéristiques

Description

Disjoncteur DNXᶾ - 20A - 1P+N - Courbe C - Vis/Vis

Description du disjoncteur mono DNX3 20A Legrand :

  • Utilisations :
    • Appareil limiteur
    • Cadenassage possible en positions ouverte et fermée
    • O-OFF en blanc sur fond vert = contacts ouverts
    • I-ON en blanc sur fond rouge = contacts fermés
    • Plombage possible en position ouverte ou fermée
    • Connexion possible à l'arrivée haute par bornes auto et sortie basse
    • Connexion possible par bornes auto et sortie basse par bornes à vis
    • Connexion possible par sortie basse par bornes à vis
  • Les avantages techniques :
    • Bornes à cages, à vis débrayables et imperdables
    • Le contact de Neutre se ferme avant et s’ouvre après le contact de Phase
    • Le pôle de Phase assure la protection et le sectionnement du circuit Phase
    • Le pôle de neutre assure le sectionnement du circuit Neutre
    • Manoeuvre de l'appareil par manette ergonomique 2 positions
    • Repèrages des circuits à l’aide d’une étiquette insérée dans le porte-étiquette situé en face avant du produit
    • Bornes équipées de bavettes empêchant de mettre un câble sous la borne, borne entrouverte ou fermée
    • Alignement et espacement des bornes autorisant le raccordement par peigne à dent avec les autres produits de la gamme
    • Il est possible de remplacer un disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Caractéristiques du disjoncteur mono DNX3 20A Legrand :

  • Données techniques du disjoncteur :
    • Tension maxi de fonctionnement : U = 250 V / 50Hz
    • Tension mini de fonctionnement : U = 12 V AC/DC
    • Fonctionnement sous 400 Hz : oui
    • Pouvoir de coupure : Icn = 4500 A - Icu = 6 kA
    • La distance entre les contacts est supérieure à 5.5 mm avec la manette en position ouverte
    • Profondeur des bornes : 14 mm en partie haute et 13 mm en partie basse
    • Bornes protégées contre le toucher IP20, appareil câblé
    • Fréquence : 10 à 55 Hz
    • Tension d'isolement : Ui = 250 V
    • Matière : Polyamide et P.B.T
  • Dimensions du disjoncteur :
    • Volume : 1.62 dm3
    • Poids : 111 Gr
  • Conformité et protection :
    • CE
    • IP 20
    • Indice de protection contre les chocs mécaniques IK02 selon normes EN 62262
    • Normes IEC 529 – EN 60529 et NF 20-010
    • Protection de la face avant contre les contacts directs : IP40
    • Classe II par rapport aux masses métalliques
    • Tenue à l'épreuve du fil incandescent à 960°C, selon la norme IEC/EN 60898-1
    • Conforme à la norme NF 60898-1
  • Produits complémentaires :
    • Support de cadenas (réf. 406303)
    • cadenas Ø 5 mm (réf. 406313)
    • cadenas Ø 6 mm (réf. 022797)
    • Peigne HX³ optimisé universel mono (réf. 4049 26/37)
    • Peigne HX³ optimisé universel tétrapolaire (réf. 405200/01/02/10)

Comment est réglementé l'usage des disjoncteurs ?

La norme NF C 15-100 a pour visée de garantir la sécurité des installations électriques. Dans cette perspective, c'est cette norme qui va réglementer le choix et l'usage du disjoncteur.
Le choix est fait en fonction de l'intensité du disjoncteur, son calibrage.
L'usage d'un disjoncteur 20A comme celui-ci est destiné à un circuit comprenant jusqu'à 12 prises ou pour les prises dédiées à la cuisine.
