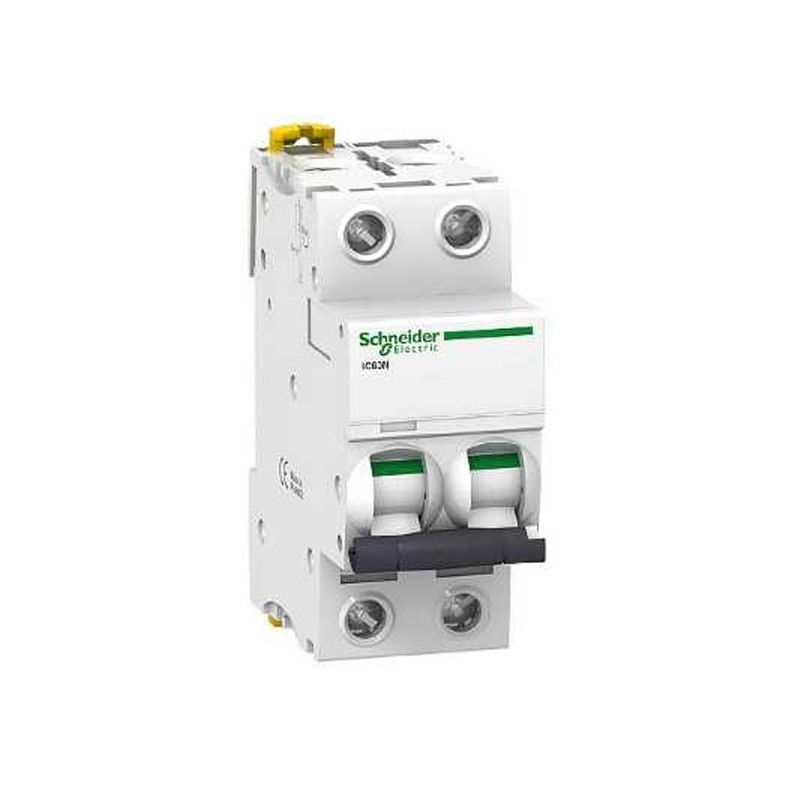

Disjoncteur 20 A - Acti9 - iC60N - 2P - Courbe D

Caractéristiques principales du disjoncteur 20 A Schneider Electric :

• Application du disjoncteur : Distribution
• Gamme : Acti 9
• Type de produit ou de composant : Disjoncteur
• Nom du produit : IC60
• Nom abrégé d'appareil : IC60N
• Description des pôles : 2P
• Nombre de pôles protégés : 2
• In courant assigné d'emploi : 20 A
• Type de réseau : AC / DC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : D
• Pouvoir de coupure :
  • 6 kA Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
  • 6000 A Icn conformément à EN 60898-1 - 400 V AC 50/60 Hz
  • 10 kA Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
  • 10 kA Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
  • 20 kA Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
  • 20 kA Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 6 kA Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
  • 6000 A Icn conformément à IEC 60898-1 - 400 V AC 50/60 Hz
  • 36 kA Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
  • 36 kA Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
  • 10 kA Icu conformément à EN 60947-2 - 125...180 V DC
  • 10 kA Icu conformément à IEC 60947-2 - 125...180 V DC
• Catégorie d'emploi :
  • A conformément à EN 60947-2
  • A conformément à IEC 60947-2
• Aptitude au sectionnement :
  • Oui conformément à EN 60947-2
  • Oui conformément à IEC 60947-2
  • Oui conformément à EN 60898-1
  • Oui conformément à IEC 60898-1

Caractéristiques complémentaires du disjoncteur Schneider Electric :

• Fréquence du réseau : 50/60 Hz
• Limite de déclenchement magnétique : 12 x In +/- 20 %
• [ics] pouvoir assigné de coupure de service en court-circuit :
  • 6000 A 100 % x Icu conformément à EN 60898-1 - 400 V AC 50/60 Hz
  • 4,5 kA 0,75 x Icu conformément à IEC 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 0,75 x Icu conformément à EN 60947-2 - 220...240 V AC 50/60 Hz
  • 7,5 kA 0,75 x Icu conformément à EN 60947-2 - 380...415 V AC 50/60 Hz
  • 4,5 kA 0,75 x Icu conformément à EN 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 0,75 x Icu conformément à IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 7,5 kA 0,75 x Icu conformément à IEC 60947-2 - 380...415 V AC 50/60 Hz
  • 27 kA 0,75 x Icu conformément à IEC 60947-2 - 12...133 V AC 50/60 Hz
  • 27 kA 0,75 x Icu conformément à EN 60947-2 - 12...133 V AC 50/60 Hz
  • 6000 A 100 % x Icu conformément à IEC 60898-1 - 400 V AC 50/60 Hz
  • 10 kA 100 % x Icu conformément à IEC 60947-2 - 125...180 V DC
  • 10 kA 100 % x Icu conformément à EN 60947-2 - 125...180 V DC
• Classe de limitation :
  • 3 conformément à EN 60898-1
  • 3 conformément à IEC 60898-1
• [ui] tension assignée d'isolement :
  • 500 V AC 50/60 Hz conformément à IEC 60947-2
  • 500 V AC 50/60 Hz conformément à EN 60947-2
• [uimp] tension assignéede tenue aux chocs :
  • 6 kV conformément à EN 60947-2
  • 6 kV conformément à IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indicateur de déclenchement
• Mode d'installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
• Pas de 9 mm : 4
• Dimensions :
  • Hauteur : 85 mm
  • Largeur : 36 mm
  • Profondeur : 78,5 mm
• Masse du produit : 0,25 kg
• Couleur : Blanc
• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : 10 000 cycles
• Mode de raccordement :
  • Terminal simple, haut ou bas rigide fil(s) 1...25 mm² max
  • Terminal simple, haut ou bas souple fil(s) 1...16 mm² max
• Longueur de dénudage des fils : 14 mm haut ou bas
• Couple de serrage : 2 N.m haut ou bas
• Protection fuite à la terre : Bloc séparé
