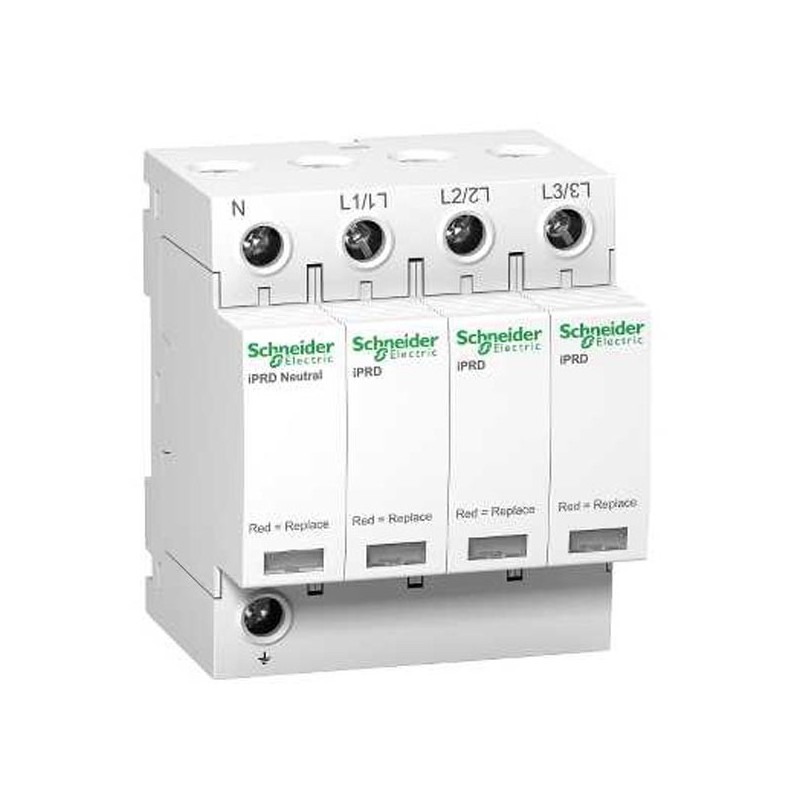

Parafoudre avec report signalisation 40 kA - 3P+N- Acti9 - iPRD

Caractéristiques principales du parafoudre 3P+N avec report signalisation Schneider Electric :

• Gamme de produits : IPRD
• Type de produit ou de composant : Parafoudre à cartouche débrochable
• Nom abrégé d'appareil : IPRD40r
• Description des pôles : 3P + N
• Signalisation à distance : Avec
• Composition de contacts de signalisation : 1 SD (1 C/O)
• Type de parafoudre : Réseau de distribution électrique
• Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires du parafoudre Schneider Electric :

• Classe de parafoudre : Type 2
• Technologie du parafoudre : MOV + GDT
• [ue] tension assignée d'emploi :
  • 230 V (+/- 10 %) AC 50/60 Hz
  • 400 V (+/- 10 %) AC 50/60 Hz
• Courant nominal de décharge :
  • Mode commun : 15 kA L/PE
  • Mode commun : 15 kA N/PE
  • Mode différentiel : 15 kA L/N
• Courant de décharge maximal :
  • Mode commun : 40 kA L/PE
  • Mode commun : 40 kA N/PE
  • Mode différentiel : 40 kA L/N
• [Uc] tension maximale de service permanent :
  • Mode commun : 260 V N/PE
  • Mode commun : 350 V L/PE
  • Mode différentiel : 350 V L/N
• [Up] niveau de protection en tension :
  • 1,4 kV type 2 mode commun N/PE
  • 1,4 kV type 2 mode différentiel L/N
• [ut] temporary overvoltage :
  • Withstand : 337 V L/N pour 5 s
  • Withstand : 442 V L/PE pour 5 s
  • Safe failure mode : 1200 V N/PE pour 200 ms
• Type de sectionneur :
  • Disjoncteur associé iC60N 40 A Icu 10 kA courbe C
  • Disjoncteur associé iC60H 40 A Icu 15 kA courbe C
  • Disjoncteur associé iC60L 40 A Icu 25 kA courbe C
• Courant de court-circuit : 50 kA
• Signalisation locale : Repère couleur: blanc/rouge
• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
• Courant de sortie signalisation : 0,25 A
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Dimensions :
  • Hauteur : 85 mm
  • Largeur : 72 mm
  • Profondeur : 69 mm
• Masse du produit : 0,421 kg
• Couleur : Blanc ( RAL 9003 )
• Temps de réponse : <= 25 ns
• Courant résiduel : 0.6 mA / 0.003 mA
• Mode de raccordement :
  • Borne du type à cage dessous 2.5...35 mm²
  • Borne du type à cage partie supérieure 2.5...35 mm²
• Couple de serrage : 2.5 N.m
