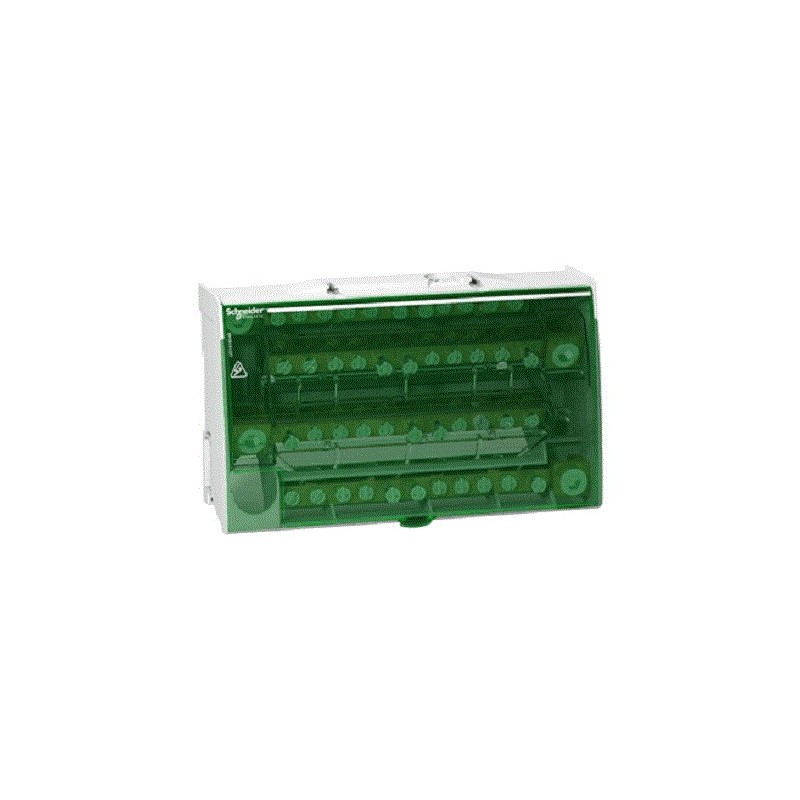

Répartiteur étagé tétrapolaire Linergy - LGY416048 - 160A - 4x12 trous

Description du répartiteur étagé tétrapolaire LGY416048 de Schneider Electric :

Descriptif du répartiteur :

• Le répartiteur pour courant triphasé permet de distribuer les phases dans le coffret électrique afin de créer des circuits monophasés
• Les répartiteurs unipolaires permettent de réaliser par association un répartiteur tétrapolaire.

Montage :

• Sur rail DIN

Caractéristiques du répartiteur étagé tétrapolaire LGY416048 de Schneider Electric :

Données techniques du répartiteur :

• Départs du bornier répartiteur : 4x15 Trous
• Tension assignée d'emploi : 230 V AC (Ph/N) - 440 V AC (Ph/Ph)
• Tension assignée d'isolement : 500 V CA
• Tension assignée de tenue aux chocs : 8 kV
• Courant assigné d'emploi : 160 Aà 40 °C
• Courant assigné de courte durée admissible : 8.4 kA 1 s
• Courant assigné de crête admissible : 36 kA
• Pas de 9 mm : 20
• Catégorie de surtension : III
• Tenue diélectrique : 2500V

Mode de raccordement :

• Distribution : bornes à vis, 3x 10...35 mm² (rigide)
• Distribution : bornes à vis, 3x 4...25 mm² (souple) avec extrémité de câble
• Distribution : bornes à vis, 8x 2.5...25 mm² (rigide)
• Distribution : bornes à vis, 8x 1.5...16 mm² (souple) avec extrémité de câble
• Alimentation : bornes à vis, 1x 25...70 mm² (rigide)
• Alimentation : bornes à vis, 1x 16...50 mm² (souple) avec extrémité de câble

Couple de serrage :

• Distribution : Ø7.5 mm, 2 N.m avec plat tournevis
• Distribution : Ø7.5 mm, 2 N.m avec PZ2 tournevis
• Alimentation : Ø12 mm, 5 N.m avec plat tournevis
• Alimentation : Ø12 mm, 5 N.m avec PZ2 tournevis
• Distribution : Ø9 mm, 2.5 N.m avec plat tournevis
• Distribution : Ø9 mm, 2.5 N.m avec PZ2 tournevis

Compatibilité de la gamme :

• Prisma
• G Prisma
• P Pragma
• Prisma
• PH Prisma
• Pack Spacial
• Kaedra
• TeSys
• Accessoires associés : Enveloppes Spacial

Matériaux et couleurs :

• Coloris : Blanc RAL 9003
• Matière : Polymère

Dimensions :

• Hauteur : 100 mm
• Largeur : 174 mm
• Profondeur : 50,5 mm
• Poids : 0,557 Kg

Normes et protections :

• Marquages CE
• EN/IEC 60947-7-1
• Classe III
• EN/IEC 61439-1

Garantie :

• 18 mois
