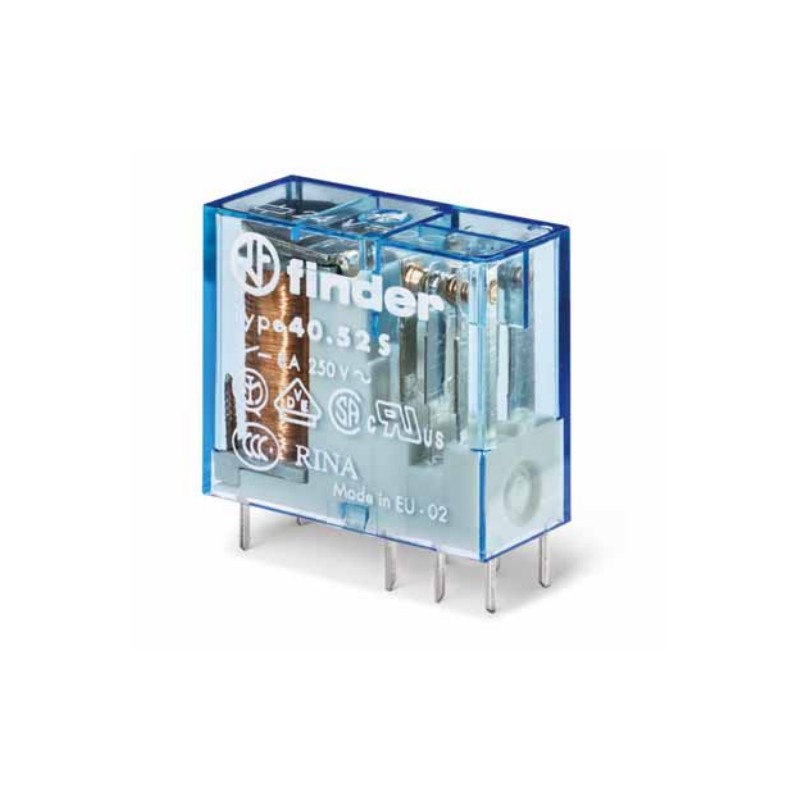

Lot de 50 relais miniatures 40.52 pour circuits imprimés - 12V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi+Au

Référence : 405290125000 Finder EAN : 8012823013480

Photo(s) non contractuelle(s)

Lot de 50 relais sans accrochage 12V/DC 8A pour circuits imprimés Série 40 de Finder.

Signé finder et issu de la série 40, ces relais miniatures, vendus par lot de 50, sont optimisés pour les circuits imprimés. Spécialement adaptés pour l'assemblage des platines principales, ils sont également embrochables.

  • Série 40
  • 2 contacts
  • 8 A
  • Pas de 5 mm
  • Bobine 12 V/DC

302,93€ ttc
Prix fournisseur constaté :
831,00€ ttc
Remise - 63.55%

En achetant ce produit vous gagnez 303 DomoPoints

Sur commande
Généralement expédié sous 1 à 2 semaines
ajouter au panier
_
+
Oney
Paiement par carte bancaire

Montant à financer 302.928

Nombre de mensualités

pour un achat de 210 euros, vous réglez un apport de 73,05 euros suivi de 2 mensualités de 70 euros. TAEG fixe de 19,29%. Coût total du crédit : 3,05 euros.

Offre de financement sans assurance avec apport obligatoire, réservée aux particuliers. Sous réserve d'acceptation par Oney Bank. Vous disposez d'un délai de 14 jours pour renoncer à votre crédit. Oney Bank - SA au capital de 51 286 585 euros - 34 Avenue de Flandre 59170 Croix - 546 380 197 RCS Lille Métropole - n°Orias 07 023 261 www.orias.fr

Signés Finder et vendus par lot de 50 unités, les relais sans accrochage de la Série 40, réf. 405290125000, peuvent être installés aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Caractéristiques

Garantie

1 an

Type de relais

Miniature

Description

Description du lot de 50 relais miniatures 12V/DC 8A série 40 pour circuits imprimés Finder - 405290125000 :

Principe de fonctionnement :

  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Données générales sur la gamme série 40 :

  • Lot de 50 relais
  • Bobine DC sensible
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard, (disponible en version RT III)
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques des relais de puissance 40.52 12V/DC 8A - série 40 de Finder - vendus par lot de 50 - ref 405290125000 :

Caractéristiques des contacts du relais :

  • Lot de 50 relais pour circuits imprimés
  • Tension nominale de la bobine : 12 V/DC
  • Tension de fonctionnement (min.) : 8.8 V/DC
  • Tension de fonctionnement (max.) : 18 V/DC
  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 220 Ω
  • Type de contact : 2 inverseurs (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 18 A
  • Puissance de coupure max. : 2500 VA
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 100 · 103 cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Matériaux et couleurs :

  • Coloris : Translucide Bleu
  • Matériau des contacts standard : AgNi+Au

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II

Garantie :

  • 1 An
