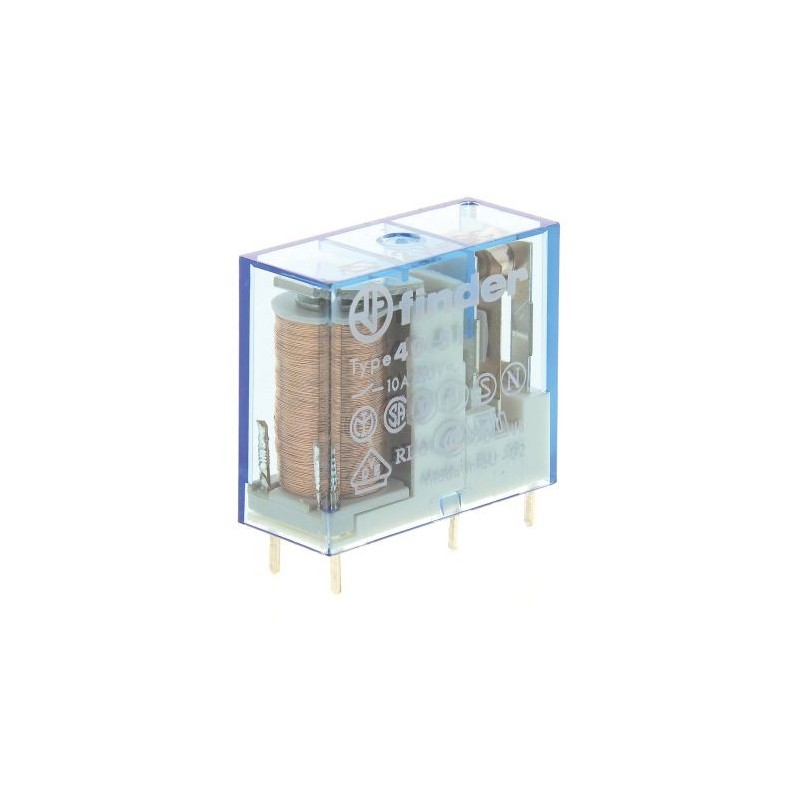

Relais miniature 40.51 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 10A - Pas de 5 mm

Référence : 405190120000 Finder EAN : 2050003917650

Photo(s) non contractuelle(s)

Relais miniature 40.51 pour circuit imprimé 12V DC/10A pas 5 mm Série 40 de Finder.

Issu de la Série 40 de Finder, ce relais miniature réf. 405190120000 est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est également embrochable.

  • Série 40
  • 1 contact
  • 10 A
  • Pas de 5 mm
  • Tension nominale de la bobine : 12V / DC

3,18€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 4 DomoPoints

Signé Finder , ce relais de puissance pour circuit imprimé, de série 40 et ref 405190120000 peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Relais miniature 40.51 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 10A - Pas de 5 mm

Relais miniature 40.51 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 10A - Pas de 5 mm

3,18€ ttc
ajouter au panier
_
+
Caractéristiques
Description

Description du relais sans accrochage pour circuit imprimé de marque Finder - 405190120000 :

Principe de fonctionnement :

  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335
  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Donnée générales :

  • Bobine DC standard
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance 40.51 12V DC/10A de Finder - ref 40519012000 :

Caractéristiques des contacts du relais :

  • Catégorie : Relais pour circuits imprimés
  • Tension nominale de la bobine : 12 V/DC
  • Tension de fonctionnement (min.) : 8.8 V/DC
  • Tension de fonctionnement (max.) : 18 V/DC
  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 220 Ω
  • Type de contact : 1 inverseur (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 10 A
  • Puissance de BOBINE / 650Mw
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 100 X 10³ cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Matériaux et couleurs :

  • Coloris : Translucide bleu
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II
  • Séparation sûre entre la bobine et les contacts selon EN 50178, EN 60204, EN 60335

Garantie :

  • 1 An
