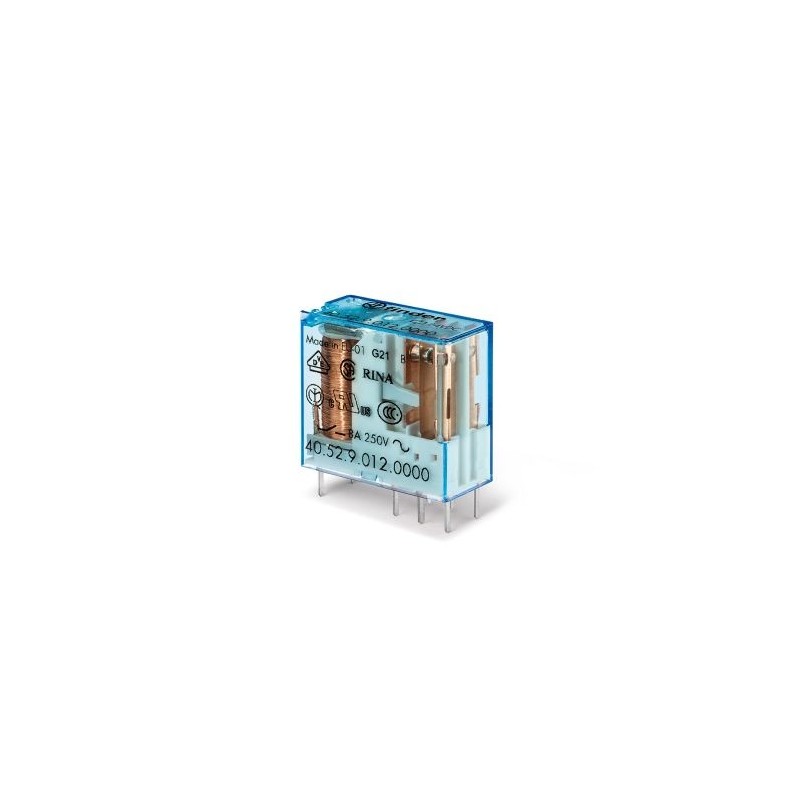

Relais miniature 40.52 pour circuit imprimé - 12 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi

Référence : 405290120000 Finder EAN : 8012823240367
(1)

Photo(s) non contractuelle(s)

Relais miniature 40.52 pour circuit imprimé 12V/8A pas 5 mm Série 40 de Finder.

Issude de la Série 40 de Finder, le relais miniature 405090120000 est optimisé pour les circuits imprimés. Spécialement adapté pour l'assemblage des platines principales, il est également embrochable.

  • Série 40
  • 2 contacts
  • 8 A
  • Pas de 5 mm
  • Tension nominale de la bobine : 12 V/DC

5,44€ ttc
Prix fournisseur constaté :
7,71€ ttc
Remise - 29.49%

En achetant ce produit vous gagnez 6 DomoPoints

Pour toute commande de moins de 15 € TTC vos frais de port sont réduits à 4,99 € TTC
plus d'info
En stock
Expédition sous 24-72h
ajouter au panier
_
+

Signé Finder, le relais de puissance ref 405290120000 de Série 40 peut être installé aussi bien sur les circuits imprimés que sur un support série 95 grâce à la longueur de ses broches de 5,3 mm.

Documents et notices

Relais miniatures | Finder

Fiche technique des relais miniatures de la marque Finder

Voir le document
Description

Description du relais sans accrochage pour citcuit imprimé de série 40 - 12V/8A par Finder - 405290120000 :

Principe de fonctionnement :

  • Relais conformes VDE 0106/T101 (isolation sécurisée entre bobine et contacts)
  • Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.
  • la Série 40 est une gamme de relais miniatures optimisés pour les circuits imprimés avec une longueur de tige de seulement 5,3 mm.
  • Spécialement adapté pour l'assemblage des platines principales mais également embrochable

Application :

  • Montage sur circuit imprimé ou sur support série 95
  • Montage sur rail 35 mm (avec supports bornes à cage ou à ressort Série 95)
  • Ascenseurs
  • Automates programmables
  • Automation control
  • Aspiration

Donnée générales :

  • Bobine DC standard
  • Contacts sans Cadmium
  • Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  • UL Listing (pour la combinaison relais + support)
  • Etanche au flux: RT II standard, (disponible en version RT III)
  • Supports série 95
  • Modules de signalisation et de protection CEM
  • Modules de temporisation série 86
  • Longueur des broches 5.3 mm pour montage supports ou CI

Caractéristiques techniques du relais de puissance référence 405290120000 - 12V/8A de Finder :

Caractéristiques des contacts du relais :

  • Catégorie : Relais pour circuits imprimés
  • Tension nominale de la bobine : 12 V/DC
  • Tension de fonctionnement (min.) : 8,8 V/DC
  • Tension de fonctionnement (max.) : 18 V/DC
  • Type de commande : Monostable, 1 bobine
  • R (Bobine) : 220 Ω
  • Type de contact : 2 inverseurs (RT)
  • Tension de commutation max. : 400 V/AC
  • Courant de commutation max. : 8 A
  • Puissance de coupure max. : 2000 VA
  • Distance d'isolement (bobine/contacts) : 8 mm
  • Connexion : Pin à souder ou embrocher
  • Durée de vie électrique : 100 x 10³ cycles de commutation
  • Température min. : -40 °C
  • Température max. : +85 °C

Matériaux et couleurs :

  • Coloris : Translucide Bleu
  • Matériau des contacts standard : AgNi

Dimensions :

  • Longueur : 29 mm
  • Largeur : 12,4 mm
  • Hauteur : 25 mm

Normes et protections :

  • RINA
  • EAC
  • RT II**
  • IP24
  • EN EC 03
  • Protection relais: (étanche) RT II
  • Relais conformes VDE 0106/T101 (isolation sécurisée entre bobine et contacts)

Garantie :

  • 1 An
