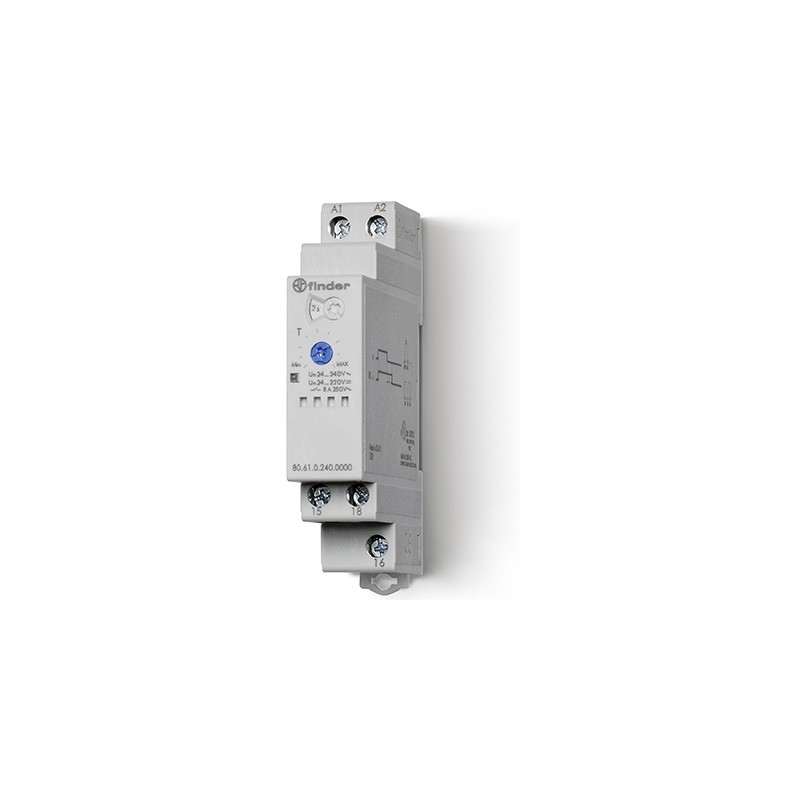

Relais temporisé monofonction - 24 à 240 V AC/DC - 1 inverseur - Série 80

Description du relais temporisé 806102400000 série 80 de Finder 24 à 240V AC :

Principe de fonctionnement :

• Un relais électronique est un interrupteur qui se commande avec une tension continue de faible puissance. La partie interrupteur sert à piloter des charges secteur de forte puissance.

Données principales :

• Utilisation du relais : Relais temporisé
• Type de temporisation : Monofonction
• Gamme de produits : Série 80
• Composition des contacts : 1 inverseur
• Relais temporisé à la coupure (sans alimentations auxiliaire)

Temporisations disponibles :

• (0.05s...2)s
• (1...16)s
• (8...70)s
• (50...180)s

Caractéristiques techniques du relais temporisé monofonction série 80 de Finder - ref 806102400000 :

Caractéristiques des contacts du relais :

• Courant nominale /Courant max. instantané : 8/15 A
• Tension nominale/Tension max. commutable : 250/400 V AC
• Charge nominale en AC1 :2000 VA
• Charge nominale en AC15 (230 V AC : 400 VA
• Puissance moteur monophasé (230 V AC) : 0,3kW
• Pouvoir de coupure en DC1: 30/110/220 V : 8/0,3/0,12 A
• Charge mini commutable : 300 (5/5)
• Matériau des contacts standard : AgNi

Caractéristiques de l'alimentation :

• Tension d'alimentation nominale : 24...240 V AC (50/60Hz) / 24...220 V DC
• Puissance nominale : <0,6 / <0,6 VA (50Hz)/W
• Plage d'utilisation : 16,8...265 V AC / 16,8...242 V DC

Matériaux et couleurs :

• Coloris : Gris
• Matériau des contacts standard : AgNi

Dimensions :

• Hauteur : 60.8 mm
• Largeur : 17.5 mm
• Profondeur : 88.8 mm

Normes et protections :

• CE
• RINA
• EAC
