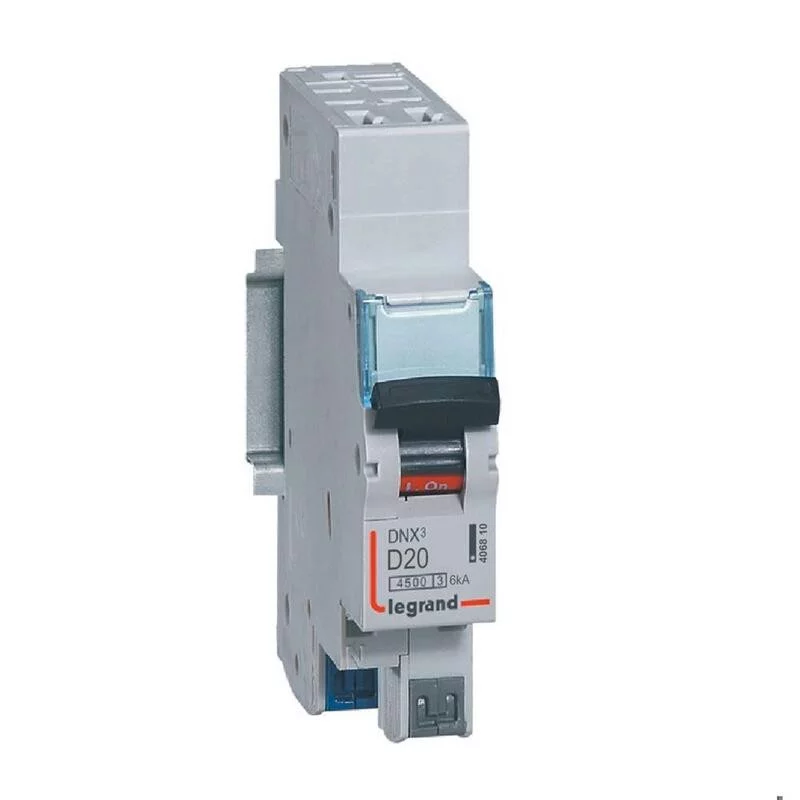

Disjoncteur DNX³ - 20A - 1P+N - Courbe D - Auto/auto

Référence : 406810 Legrand EAN : 3245064068109
Legrand

Photo(s) non contractuelle(s)

Disjoncteur 20A DNX³ 4500 Phase+Neutre de Legrand

Le disjoncteur magnétothermique 406808 propose une coupure pleinement apparente. Il permet la coupure, la commande et le sectionnement des circuits électriques.

  • 20 A
  • 230 V
  • Courbe D
  • 1P+N
  • Pouvoir de coupure : 6 kA
  • Tertiaire ou résidentiel
  • Auto/auto

43,75€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 44 DomoPoints

Profitez d'un disjoncteur de gamme DNX3 proposé par Legrand, courbe D, 20A avec connexion Auto/auto.

Disjoncteur DNX³ - 20A - 1P+N - Courbe D - Auto/auto

Disjoncteur DNX³ - 20A - 1P+N - Courbe D - Auto/auto

43,75€ ttc
ajouter au panier
_
+

Produits complémentaires

Borne de raccordement pour peigne universel
Legrand
Réf. 404905
Expédition sous 24-72h
1
Borne de raccordement pour peigne universel
3,80€ ttc
ajouter au panier
_
+
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
17,83€ ttc
ajouter au panier
_
+
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
Legrand
Réf. 406278
Expédition sous 1 à 2 semaines après commande
1
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
94,93€ ttc
ajouter au panier
_
+
Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
43
Peigne unipolaire universel HX³ - 13 modules
3,12€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
2
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 1 à 2 semaines après commande
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Documents et notices

406808 | Legrand fiche

Fiche technique du disjoncteur DNX 406808

Voir le document
Caractéristiques

Garantie

2 ans

Pouvoir de coupure

6 kA

Nombre de pôles

Ph+N

Intensité (Ampérage)

20

Courbe

D

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur 1P+N DNX³ de 20 A de la marque Legrand :

Mise en oeuvre du disjoncteur :

  • Connexion auto/auto : Arrivée haute par borne auto et sortie basse par bornes auto
  • Pour peigne HX³ optimisé universel mono
  • Fixation : sur rail DIN 35

Protection des circuits :

  • Protection spécialisée tertiaire

Produits complémentaires :

  • Peigne HX³ optimisé tétrapolaire réf : 405201/405210 pour répartir le courant sur les différents disjoncteurs
  • Borne de raccordement
  • Cordon de repiquage

Caractéristiques du disjoncteur 406808 DNX³ de 20 A de la marque Legrand :

Données techniques du disjoncteur :

  • Calibre : 20 A
  • Tension : 230 V
  • Courbe : D
  • 1P+N
  • Pouvoir de coupure :
    • 4500 - NF EN 60898-1 - 230 V~ - 50 Hz
    • 6 kA - EN 60947-2 - 230 V~
  • Domaine d'application : tertiaire
  • Connexion : Auto/auto

Dimensions et poids :

  • Hauteur : 83 mm
  • Largeur : 17.8 mm
  • Profondeur : 60.9 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 120 g

Conformité et protection :

  • NF
  • EN

Garantie : 2 ans

Explication de la norme NF C 15-100 par Legrand

Ce disjoncteur peut-il protéger mon circuit de chauffage ?

La nature du circuit que le disjoncteur peut protéger dépend de son calibrage. Plus le disjoncteur dispose d'un grand calibrage, plus le circuit protégé pourra comprendre d'appareils et plus ces appareils pourront être puissants.

Pour un circuit de chauffage électrique il faudra prévoir un disjoncteur d'au moins 16A même si le circuit ne dépasse pas les 3500W. Ce disjoncteur de 10A n'est donc pas adapté pour la protection d'un tel circuit.

+
✕
