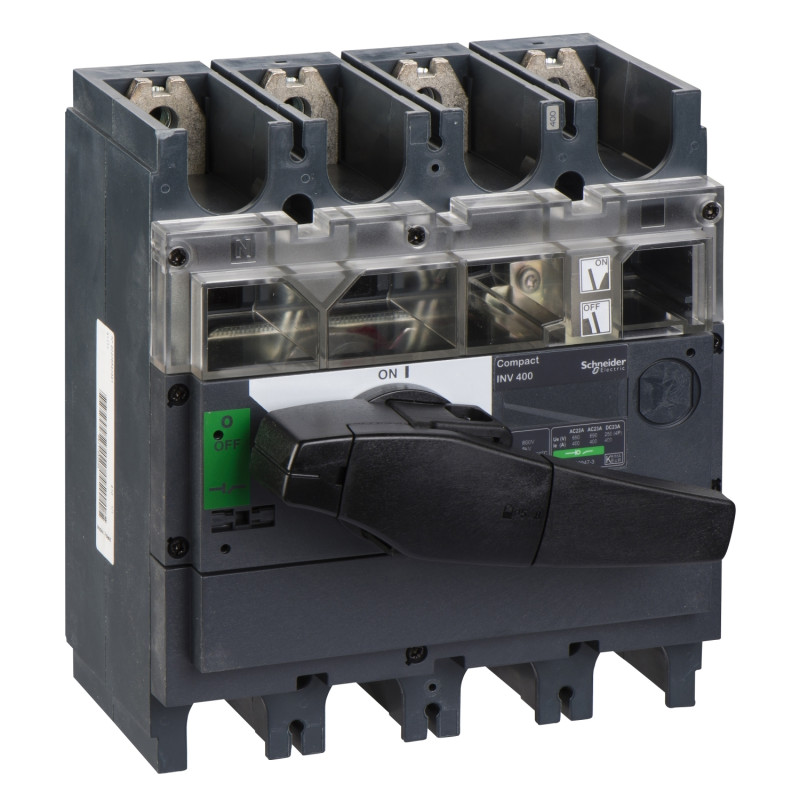

Interrupteur Sectionneur Compact INV400 Schneider Electric - 4P - 400A

Interrupteur Sectionneur Compact INV400 Schneider Electric - 4P - 400A

Pourquoi choisir un produit Compact INV ?

• La signature verte exclusive de Schneider Electric s'applique à toute la gamme ComPacT
• Réduction de l'ordre de 40% du temps de câblage pour les tableautiers
• Installation plus simple grâce à une nouvelle façade ergonomique
• Obtenir la certitude que tous les auxiliaires sont au bon endroit et vérifiez que vous avez le bon calibre de bobine
• Maneton plus ergonomique pour simplifier les actionnements manuels

Données techniques de l'interrupteur sectionneur :

• Gamme : ComPacT INV
• Type de produit : Interrupteur-sectionneur
• Nombre de pôles : 4P
• Type de réseau :
  - CC
  - CA
• Fréquence du réseau : 2 phases
• Couleur de poignée : Noire
• Tension assignée d'isolement : 800 V CA 2 phases
• Tension assignée de tenue aux chocs : 8 kV
• Courant thermique conventionnel : 400 A à 60 °C
• Pouvoir assigné de fermeture en court-circuit :
  - 330 kA avec coupe-circuit de protection en amont 690 V CA à 2 phases
  - 50 kA sectionneur seulement 690 V CA à 2 phases
• Tension assignée d'emploi :
  - 690 V CA 2 phases
  - 250 V CC
• Aptitude au sectionnement : CA
• Coupure pleinement apparente : Mode commutation régulée
• Coupure visible
• Degré de pollution : 3
• Type de commande : Poignée rotative
• Mode d'installation : Fixe/débrochable
• Support de montage :
  - Platine
  - Rail
• Raccordement amont/aval : Façade
• Service assigné : Ininterrompu
• Durée de vie mécanique : 10000 cycles

Courant assigné d'emploi :
- AC-21A : 400 A CA 2 phases 220/240 V
- AC-21A : 400 A CA 2 phases 380 V
- AC-21A : 400 A CA 2 phases 440/480 V
- AC-21A : 400 A CA 2 phases 48 V NEMA
- AC-21A : 400 A CA 2 phases 525 V
- AC-21A : 400 A CA 2 phases 690 V
- AC-22A : 400 A CA 2 phases 220/240 V
- AC-22A : 400 A CA 2 phases 380 V
- AC-22A : 400 A CA 2 phases 440/480 V
- AC-22A : 400 A CA 2 phases 48 V NEMA
- AC-22A : 400 A CA 2 phases 525 V
- AC-22A : 400 A CA 2 phases 690 V
- AC-3 : 400 A CA 2 phases 220/240 V
- AC-3 : 400 A CA 2 phases 380 V
- AC-3 : 400 A CA 2 phases 440/480 V
- AC-3 : 400 A CA 2 phases 48 V NEMA
- AC-3 : 400 A CA 2 phases 525 V
- AC-3 : 400 A CA 2 phases 690 V
- DC-21A : 400 A CC 125 V 2 pôles en série
- DC-22A : 400 A CC 125 V 2 pôles en série
- DC-23A : 400 A CC 125 V 2 pôles en série
- DC-21A : 400 A CC 250 V 4 pôles en série
- DC-22A : 400 A CC 250 V 4 pôles en série
- DC-23A : 400 A CC 250 V 4 pôles en série

Puissance maximum :
- AC-23: 110 kW à 220/240 V CA 2 phases
- AC-23: 110 kW à 230 V CA 2 phases (NEMA)
- AC-23: 200 kW à 380 V CA 2 phases
- AC-23: 220 kW à 440 V CA 2 phases
- AC-23: 220 kW à 48 V CA 2 phases (NEMA)
- AC-23: 250 kW à 525 V CA 2 phases
- AC-23: 400 kW à 690 V CA 2 phases

Courant assigné de courte durée admissible :
- 11,5 kA pendant réglable se conformer à CEI 60947-3
- 20 kA pendant 1s se conformer à CEI 60947-3
- 4 kA pendant 30 s se conformer à CEI 60947-3
- 4,9 kA pendant 20 s se conformer à CEI 60947-3

Durée de vie électrique :
- AC-21A: 1000 cycle 440 V CA 2 phases
- AC-21A: 1000 cycle 500 V CA 2 phases
- AC-21A: 1000 cycle Masterpact MTZ1 06 HA CA 2 phases
- AC-22A: 1000 cycle 440 V CA 2 phases
- AC-22A: 1000 cycle 500 V CA 2 phases
- AC-22A: 1000 cycle Masterpact MTZ1 06 HA CA 2 phases
- AC-3: 1000 cycle 440 V CA 2 phases
- AC-3: 1000 cycle 500 V CA 2 phases
- AC-3: 1000 cycle Masterpact MTZ1 06 HA CA 2 phases
- DC-21A: 1000 cycle 250 V CC
- DC-22A: 1000 cycle 250 V CC
- DC-23A: 1000 cycle 250 V CC

Dimensions de l'inter sectionneur :

• Largueur : 185 mm
• Hauteur : 205 mm
• Profondeur : 120 mm
• Pas de raccordement : 45 mm

Conformité et protection :

• Normes :
  - CEI 60947-3
  - CEI 60947-1
• Certifications :
  - KEMA-KEUR
  - CCC

• IP40
• IK : 200 ms conforme à EN 60529
