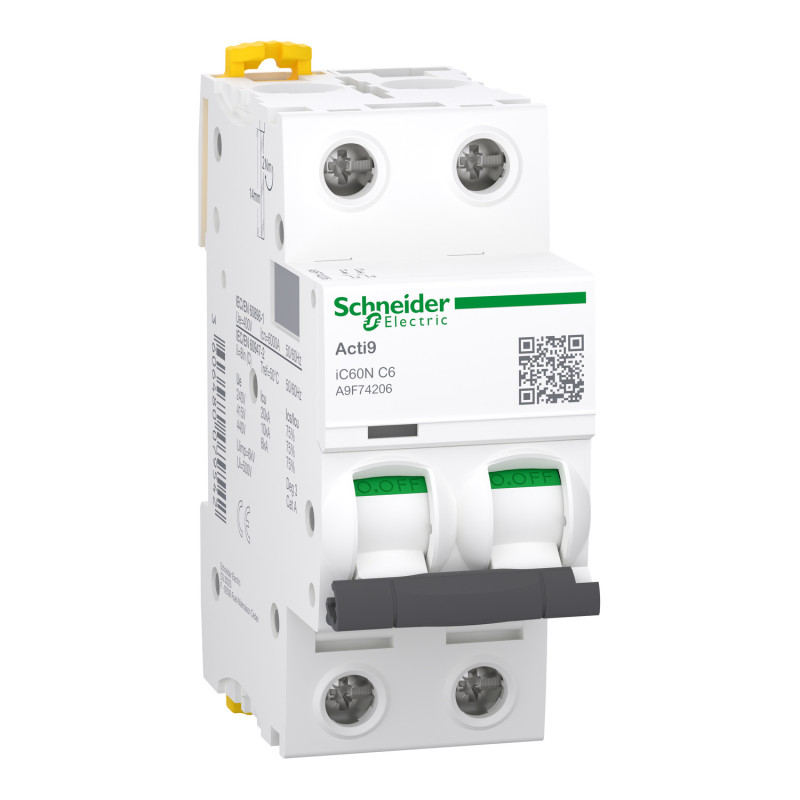

Disjoncteur Acti9 iC60N Schneider Electric - 6A - 2P - Courbe C

Disjoncteur Acti9 iC60N Schneider Electric - 6A - 2P - Courbe C

Données générales :

• Application : Protection, surveillance et contrôle des équipements
• Gamme : Acti9 iC60
• Description des pôles : 2P
• Nombre de pôles protégés : 2
• Courant assigné d'emploi : 6 A
• Type de réseau :
  - CA
  - CC
• Type de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure :
  - 6000 A Icn à 400 V CA 2 phases conforme à EN/CEI 60898-1
  - 36 kA Icu à 12…133 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H
  - 10 kA Icu à = 125 V CC conforme à EN/CEI 60947-2 Annexe H
  - 10 kA Icu à 380...415 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H
  - 20 kA Icu à 220...240 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H
  - 6 kA Icu à 440 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H
• Catégorie d'emploi :
  - Catégorie A se conformer à EN 60947-2
  - Catégorie A se conformer à CEI 60947-6-2
• Aptitude au sectionnement :
  - CA conforme à EN 60898-1
  - CA conforme à EN 60947-2
  - CA conforme à CEI 60898-1
  - CA conforme à CEI 60947-6-2
• Fréquence du réseau : 2 phases
• Déclenchement magnétique : 8 x In +/- 20 %
• Pouvoir assigné de coupure de service :
  - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 2 phases
  - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 2 phases
  - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 2 phases
  - 15 kA 75 % se conformer à CEI 60947-6-2 - 220...240 V CA 2 phases
  - 7,5 kA 75 % se conformer à CEI 60947-6-2 - 380...415 V CA 2 phases
  - 4,5 kA 75 % se conformer à CEI 60947-6-2 - 440 V CA 2 phases
  - 27 kA 75 % se conformer à CEI 60947-6-2 - 12…133 V CA 2 phases
  - 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 2 phases
  - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 2 phases
  - 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 2 phases
  - 10 kA 100 % se conformer à CEI 60947-6-2 - 72…125 V CC
  - 10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
• Tension assignée d'isolement :
  - 500 V CA 2 phases se conformer à EN 60947-2
  - 500 V CA 2 phases se conformer à CEI 60947-6-2
• Tension assignée de tenue aux chocs :
  - 6 kV conforme à EN 60947-2
  - 6 kV conforme à CEI 60947-6-2
• Coupure pleinement apparente : Mode commutation régulée
• Type de commande : Par maneton
• Indication de tension : Signalisation de déclenchement
• Mode d'installation : Fixe/débrochable
• Support de montage : Montage direct sur tiges de verrouillage
• Pas de 9 mm : 4
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 10000 cycles
• Raccordement :
  - Terminal simple (haut ou bas) : 1…25 mm² rigide
  - Terminal simple (haut ou bas) : 1…16 mm² flexible
• Longueur de dénudage des fils : 14 mm for haut ou bas connexion
• Couple de serrage : 2 N.m haut ou bas
• Protection différentielle : Bloc séparé

Dimensions & poids :

• Hauteur : 85 mm
• Largeur : 36 mm
• Profondeur : 78,5 mm
• Poids : 0,25 kg

Normes & protections :

• EN 60898-1
• CEI 60898-1
• EN 60947-2
• CEI 60947-6-2
• IP20

Garantie 18 mois
