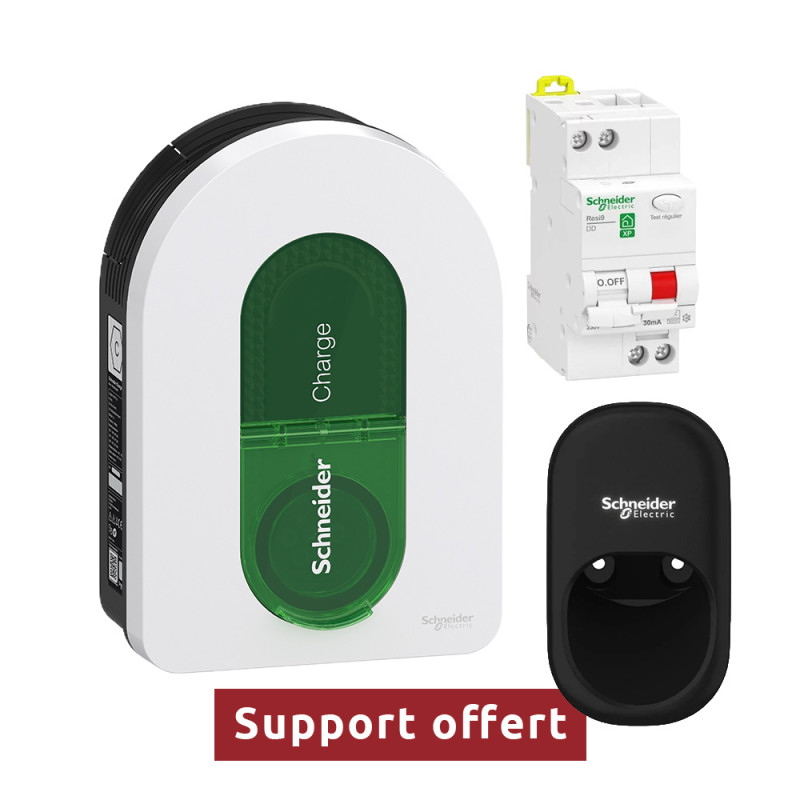

Starter Pack Schneider Charge - Borne de recharge Schneider Electric + Disjoncteur différentiel + Support de câble

Borne de recharge connectable Schneider - Pour véhicule électrique - EVH5A22N400F :

Données générales de la borne de recharge :

• Borne de recharge paramétrable pour véhicule électrique
• Convient pour l'intérieur et l'extérieur
• Installation : Murale
• Type de fixation : Saillie
• Types de recharge : Mode 3
• Type de sortie : Prise de courant T2S avec obturateur surface avant
• Facile à installer et mettre en service

Connectivité :

• Protocole de port de communication : OCPP 1.6, pour connexion à l'application Schneider Electric Wiser
• Type de réseau de communication : Wi-Fi, sans fil, Ethernet

Caractéristiques techniques de la borne de recharge VE de Schneider :

Données électriques :

• Tension nominale d’alimentation : 230…240V CA / 400V CA
• Puissance nominale : 7,4kW / 11kW / 22kW
• Fréquence : 50/60 hz
• Courant nominal : 16A / 32A
• Système de mise à la terre IT 230 / TT / TN-S

Dimensions :

• Hauteur : 352mm
• Largeur : 244mm
• Profondeur : 117mm

Normes et certification :

• IP55
• EN 61851
• CEI 61851-1
• EN 61000-6-1

Garantie : 18 mois

Comment installer la borne Schneider Charge ?

Description du disjoncteur différentiel Resi9 32 A de la marque Schneider Electric - R9PDCF32 :

Mise en oeuvre du disjoncteur différentiel :

• Raccordement alimentation en haut par câbles depuis bornier phase / neutre : bornes à cage 16mm²
• Raccordement départ vers les récepteurs par bornes à cage pour câble 16mm² rigide maxi
• Peignable

Protection des circuits :

• Type Fsi : type A avec des protections supplémentaires qui le rendent particulièrement adapté aux charges comportant des variateurs de vitesse monophasés (si : immunité renforcée) :
  • machine à laver
  • climatisation
  • pompes à chaleur
  • robots culinaires

Produits complémentaires :

• Système Wiser DD

Caractéristiques du disjoncteur différentiel 32 A Resi9 de Schneider Electric :

Données techniques du disjoncteur différentiel 32 A :

• Calibre : 32 A
• Tension : 230 V
• Type Fsi
• Sensibilité : 30 mA
• 1P + N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Classe de limitation : 3 selon NF EN 60898
• Courbe de déclenchement C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln
• Tenue aux courants de court-circuits : totalement protégé en aval du disjoncteur DB90, DB60
• 4 pas de 9 mm
• Sélectivité verticale différentielle : totale avec un disjoncteur de branchement DB90, DB60 500s sélectif ou un dispositif différentiel sélectif placé en amont

Dimensions :

• Profondeur d'encastrement : 72 mm

Conformité et protection :

• NF
• NF EN 60898

Garantie : 2 ans

Description du support de câble pour voiture électrique - EVA5GH :

• Montage mural
• Maintient l'embout de la prise au mur
• Mode fixation avec 2 vis
• Simple et rapide à installer
• Eléments de fixation intégrés

Matériau et couleur :

• Matériau : Plastique
• Couleur : Noir

Dimensions :

• Largeur : 94mm
• Hauteur : 166mm
• Profondeur : 74mm

Garantie : 18 mois
