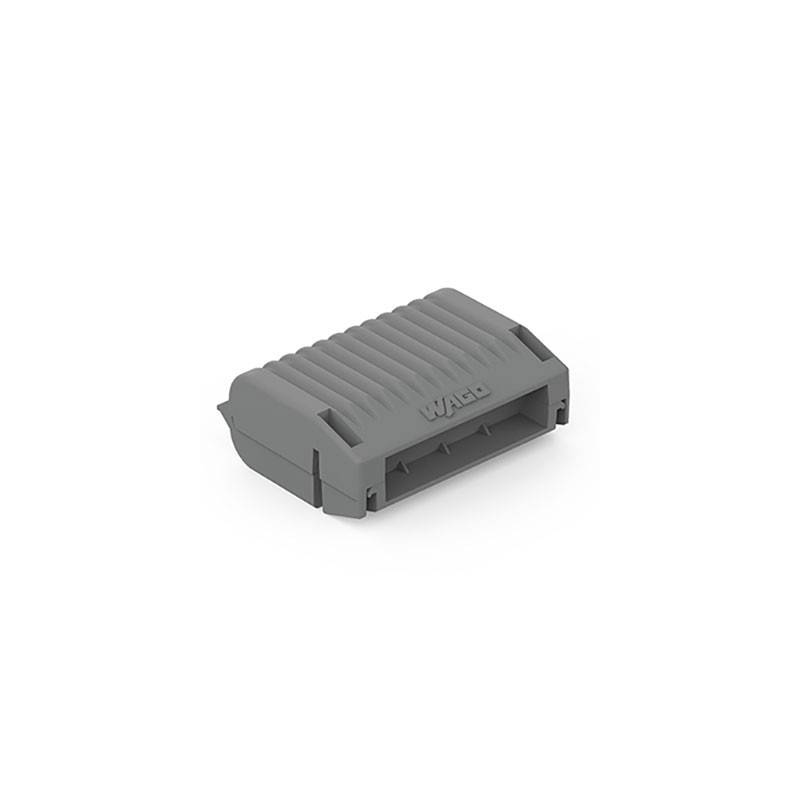

Pack Gelbox et 2 bornes pour boîte de dérivation Wago - Séries 221/2273 - 3 Conducteurs - Taille 2

Description du pack Gelbox et 2 bornes pour boîte de dérivation Wago - Séries 221/2273 - 207-1332/203 :

Description du gelbox avec borne d'installation :

• Installation rapide sur site et connexions ré-accessibles
• Sans silicon
• Sans étiquette

Installation facile et rapide du gelbox Wago :

• Design compact et peu encombrant
• Gain de place dans la boîte de jonction : plusieurs connecteurs peuvent être utilisés dans une seule Gelbox
• Facile à utiliser grâce à une conception innovante
• Prolongez facilement les circuits - grâce à une ré-accessibilité rapide
• Gain de temps grâce à la mise en service directe, aucun mélange ni durcissement de la masse de gel n’est nécessaire
• Toujours prêt à l’emploi grâce à des boîtes remplies de gel qui peuvent être stockées indéfiniment

Installation rapide et facile du Gelbox Wago

Applications du boîtier Gelbox :

• Le système complet composé Gelbox avec bornes WAGO 221/2273 a été soumis aux tests VDE *
• Une protection optimale lorsque la Gelbox est utilisée uniquement avec des bornes séries 221/2273
• Niveau de protection IPX8 contre l’humidité et l’infiltration d’eau
• Gel de qualité Cellpack sans étiquette
• Stabilité grâce à un boîtier robuste
• Aucun risque de dommage pour les conducteurs grâce au rebord flexible étanche
• Peut être utilisé dans toutes les branches de l’industrie grâce au gel sans silicone
• Utilisable pour les basses tensions avec un boîtier supplémentaire (double isolation)

Avantages du Gelbox

Caractéristiques techniques de la dérivation avec gel Taille 2 et 2 bornes 3 conducteurs - serie 2273 :

Caractéristiques du gelbox taille 2 :

• Couleur : gris
• Matériau : polyproylène
• Taille 2
• Série 221, 2273
• Température ambiante (fonctionnement) : -55 … 85 °C
• Température ambiante (stockage) : 0 … 40 °C
• Connecteurs max : 4mm²
• Convient pour un stockage infini car le gel ne contient aucune substance dangereuse selon CLP
• Tension de tenue aux chocs : 2,5 kV
• Résistance d’isolement : 5 MΩ

Caractéristiques de la borne série 2273 :

• 3 conducteurs
• Catégorie borne serre-fils
• Matériau Pont (de courant) : cuivre électrolytique, étamé · Ressort (de serrage) : acier Cr-Ni, fortement allié
• Connexion (composants) ressort de traction
• Couleur : transparent, blanc
• AWG 18 - 14
• Tension de référence : 450V
• Courant : 24 A
• Section min. de câble rigide 0.5 mm²
• Section max. de câble rigide 2.5 mm²

Dimensions :

• Gelbox :
  • Largeur : 33.6 mm
  • Hauteur : 17.8 mm
  • Profondeur : 45.9 mm
• Borne :
  • Hauteur : 5.8 mm
  • Largeur : 14 mm
  • Profondeur : 16.7 mm

Normes et certifications :

• IPx8

Comment installer les bornes dans le Gelbox
