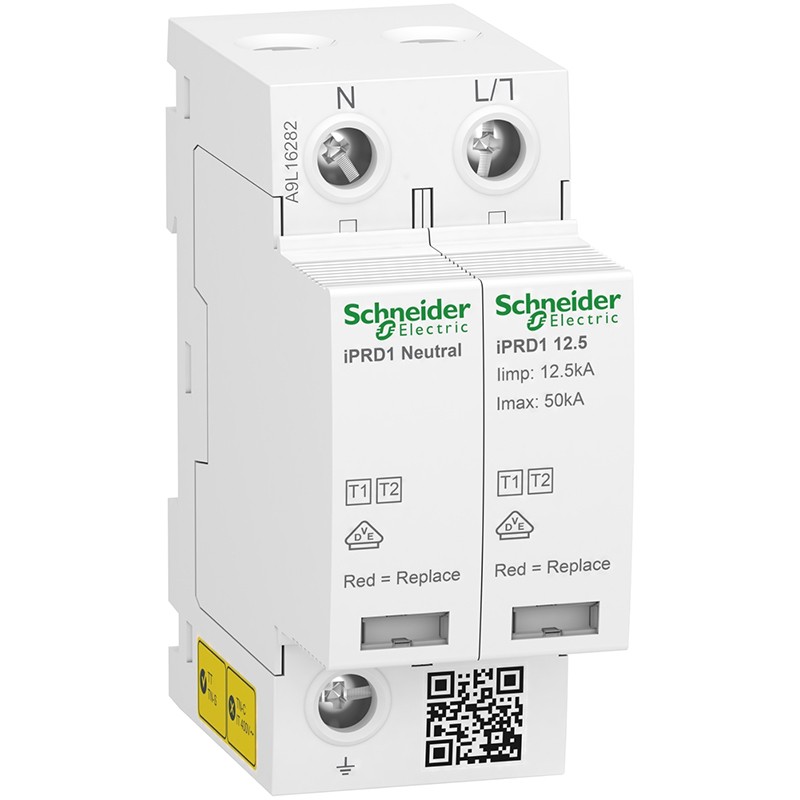

Parafoudre Acti9 Schneider - 12,5 r - 1 P+N - iPRF1

Référence : A9L16282 Schneider Electric EAN : 3606481490209
Schneider Electric

Photo(s) non contractuelle(s)

Parafoudre Acti9 Schneider - 12,5 r - 1 P+N - iPRF1 - A9L16282 :

Conçu pour la sécurisation des circuits électriques du logement, le parafoudre protège les équipements électriques contre les surtensions engendrées par la foudre.

  • 1P + N
  • 12,5 r
  • MOV + GDT
  • Rail DIN

230,82€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 231 DomoPoints

Parafoudre Acti9 Schneider - 12,5 r - 1 P+N - iPRF1

Parafoudre Acti9 Schneider - 12,5 r - 1 P+N - iPRF1

230,82€ ttc
ajouter au panier
_
+

Produits complémentaires

Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
Schneider Electric
Réf. A9XPH112
Expédition sous 1 semaine
Peigne à dents Acti 9 iC60 - 1 pôle - 12 modules de 18mm
8,47€ ttc
ajouter au panier
_
+
Documents et notices

Fiche Schneider - A9L16282

Voir le document

Notice Schneider - A9L16282

Voir le document
Caractéristiques

Garantie

18 mois

Nombre de pas de 9mm

4

Utilisation

Tertiaire

Destination

Tertiaire

Nombre de pôles

1P

Description

Caractéristiques principales du parafoudre Acti9 Schneider - 12,5 r - 1 P+N - iPRF1 - A9L16282 :

Données générales du parafoudre Acti9 :

  • Gamme de produits : IPRF1
  • Type de produit ou de composant : Parafoudre
  • Nom abrégé d'appareil : IPRF1 12.5r
  • Description des pôles : 1P + N
  • Signalisation à distance : Avec
  • Composition de contacts de signalisation : 1 SD (1 C/O)
  • Type de parafoudre : Réseau de distribution électrique
  • Schéma de liaison à la terre : TN-S / TT

Caractéristiques complémentaires du parafoudre Schneider :

Caractéristiques techniques du parafoudre :

  • Classe de parafoudre : Type 1 + 2
  • Technologie du parafoudre : MOV + GDT
  • [ue] tension assignée d'emploi : 230 V (+/- 10 %) AC 50/60 Hz
  • Courant nominal de décharge :
    • Mode commun : 25 kA N/PE
    • Mode différentiel : 25 kA L/N
  • Courant de décharge maximal : 50 kA
  • [iimp] courant de choc :
    • Mode commun : 50 kA N/PE 25 As
    • Mode différentiel : 12,5 kA L/N 6.25 As
  • [uc] tension maximale de service permanent :
    • Mode commun : 255 V N/PE
    • Mode différentiel : 350 V L/N
  • [up] niveau de protection en tension :
    • 1,5 kV type 1 mode commun N/PE
    • 1,5 kV type 1 mode différentiel L/N
  • [if] courant de suite : 0,1 kA mode commun N/PE
  • Type de sectionneur :
    • Fusible à associer gG 160 A 120 kA standard
      Disjoncteur associé Compact NSX160E 80 A 25 kA standard
  • Signalisation locale :
    • Blanc indicateur mécanique pour en fonctionnement
    • Rouge indicateur mécanique pour end of life
  • Tension circuit de signalisation : C.a. : 250 V 50/60 Hz
  • Courant de sortie signalisation : 1,5 A
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Pas de 9 mm : 4
  • Dimensions :
    • Hauteur : 89,5 mm
    • Largeur : 36 mm
    • Profondeur : 74 mm
  • Couleur : Blanc ( RAL 9003 )
  • Matière : PA6
  • Temps de réponse : <= 25 ns
  • Mode de raccordement :
    • Borne du type à cage dessous 2.5...35 mm²
    • Borne du type à cage partie supérieure 2.5...35 mm²
  • Couple de serrage : 3.5 N.m

Garantie : 18 mois

+
✕
