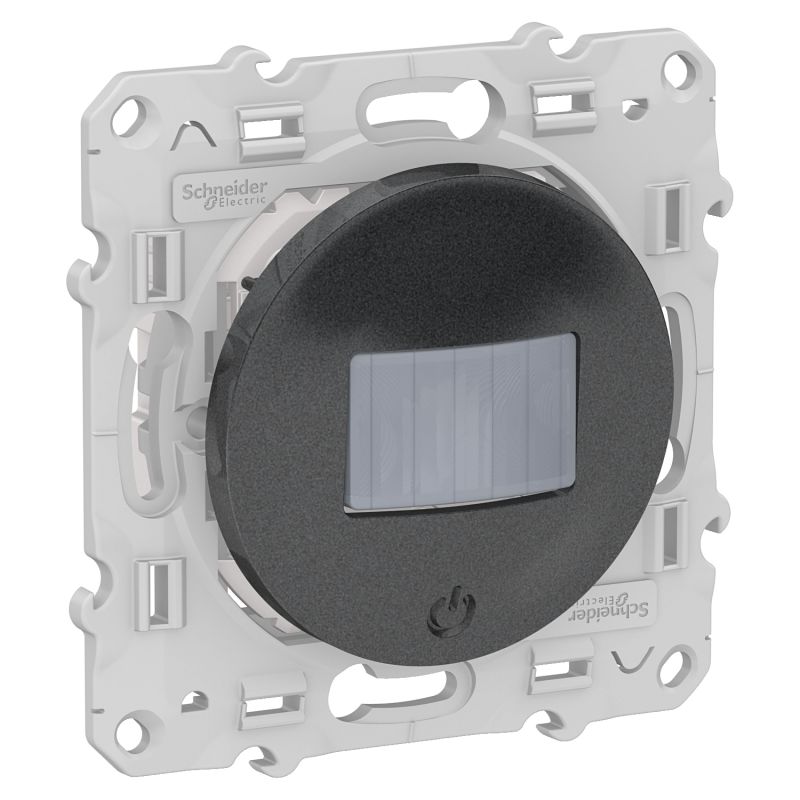

Détecteur de mouvements 3 Fils Odace Schneider Electric - Anthracite

Détecteur de mouvements 3 Fils Odace Schneider Electric - Anthracite - S540523

Présentation du détecteur Odace Anthracite :

• Nuance de la couleur : anthracite
• Matière : PC (polycarbonate) GF10 FR: boitier / Métal: bornes / Thermoplastique: plaque centrale
• Nombre de touches de fonction : 1
• Signalisation locale : LED 1 (rouge)statut
• Mécanisme avec support
• Type de capteur : détecteur infrarouge
• Type de commande : Contrôle manuel / contrôle local reconnaissance automatique de la charge raccordée, commande à distance par bouton-poussoir auxiliaire
• Equipement inclus : Obturateur et manuel d'utilisateur

Données techniques du détecteur signé Schneider Electric S540523 :

• Type de charge : Lampe à incandescence: 2200 W à 230 V CA / Lampe halogène: 2000 W à 230 V CA / Lampe à LED: 200 W à 230 V CA / Moteur (monophasé): 1000 VA à 230 V CA / Lampes halogène TBT: 1050 VA à 12 V CA (transformateur électronique) / Lampes halogène TBT: 500 VA à 12 V CA (transformateur à bobine)
• [Ue] tension assignée d'emploi : 230 V CA 50 Hz
• Courant assigné d'emploi : 10 A cos phi = 0,6 140 µF
• Calibre du fusible à associer : 16 A
• Zone de détection de mouvement : 8 m
• Angle de détection : 160° horizontal
• Face de détection : Frontal: 8 m / Latéral: 8 m
• Réglage de l'intensité lumineuse : 5....500 lx
• Plage de réglage de temporisation : 1...30 min
• Température ambiante de fonctionnement : 5...35°C
• Température ambiante de stockage / -10...50°C
• Degré de protection IP : IP20 / IP21 avec marquage sur parties visibles

Caractéristiques techniques de pose :

• Raccordement Bornes à vis
• Capacité de serrage des bornes : 1,5…2,5 mm² pour rigide câble(s) / 1,5…2,5 mm² pour multibrin torsadé rigide câble(s)
• Forme de la tête de vis : Pozidriv N° 1 et combi
• Couple de serrage : 0,5 N.m
• Support de montage : Mural
• Montage de l'appareil : Encastré
• Mode de fixation : Par vis
• Type d'installation : Installation en intérieur
• Hauteur de montage : 1 m
• Profondeur d'encastrement : 27 mm

Dimensions et poids du détecteur - S540523 :

• Profondeur : 45 mm
• Largeur : 71 mm
• Hauteur : 71 mm
• Poids : 0.064 kg

Normes et certifications :

• EN 300-328
• EN 301-489-17
• EN 60730-2-7
• EN 60669-2-1
• 2014/30/EU - compatibilité électromagnétique
• 2014/35/EU - directive basse tension
• EAC
• FIMKO
• NEMKO
• CE
• SEMKO
• VDE
• NF
