Câble H07VU

Aucun produit dans cette catégorie.

Les fils électriques H07VU sont harmonisés, conformes aux normes internationales (H), ayant une tension admissible jusqu'à 700 volts (07), une gaine en polychlorure de vinyle (V), et une âme rigide (U).



par page
21 produits
21 produits

Composition d'un câble H07VU

Le fil électrique H07VU est un conducteur électrique isolé qui permet le branchement d'appareils électriques sur l'installation résidentielle. C'est le CENELEC, Comité Européen de Normalisation de l'Électrotechnique qui a normalisé le nom des câbles afin de favoriser la reconnaissance de ces produits.

  • H - indique que le fil est de type harmonisé
  • 07 - fait référence à la tension maximale que peut supporter le câble unipolaire. Ici il faut comprendre que ce fil peut supporter entre les phases une tension de 700V maximum
  • V - indique que l'isolant est en PVC
  • U - précise qu'il n'y a qu'un seul brin (ou âme - on dit alors qu'il est massif) et que cette âme est en cuivre et rigide



Section du fil électrique H07VU

Comme tout câble, le fil H07VU permet de répartir le courant électrique dans tout le réseau de la maison. Prisé par les électriciens, ce fil est principalement utilisé dans les gaines ICTA. Chaque section de fil sera utilisée en fonction de l'usage que l'on veut en faire dans l'installation électrique. La mise en oeuvre de ces conducteurs est, bien sûr, régie par la nouvelle Norme NF C 15-100. Ainsi :

  • Une section de 1,5 mm² sera utilisée pour un circuit d'éclairage, de volets-roulants de 16A maximum
  • Une section de 2,5 mm² servira à alimenter les circuits de prise de courant classique, ou 1 seul circuit spécialisé avec 1 appareil branché à une prise 16A
  • Une section de 4 à 6 mm² pourra être utilisée pour les appareils allant jusqu'à 32A



Couleurs du fil électrique H07VU

Les couleurs vont permettre d'organiser le réseau électrique en identifiant précisément la phase, le neutre, la terre, évitant ainsi tout court cicuit qui provoquerait une électrisation, une électrocution et/ou un incendie.

L'usage veut que :

  • Le neutre soit un fil de couleur bleue
  • La terre soit un conducteur de couleur jaune/vert

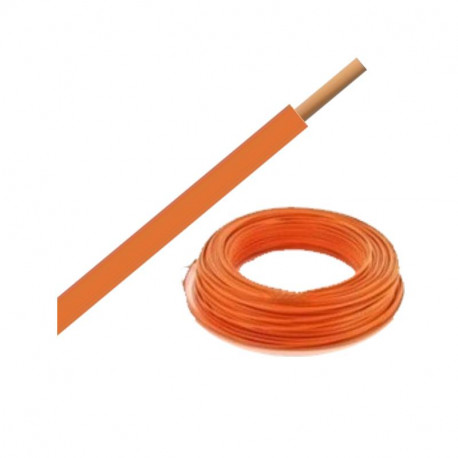

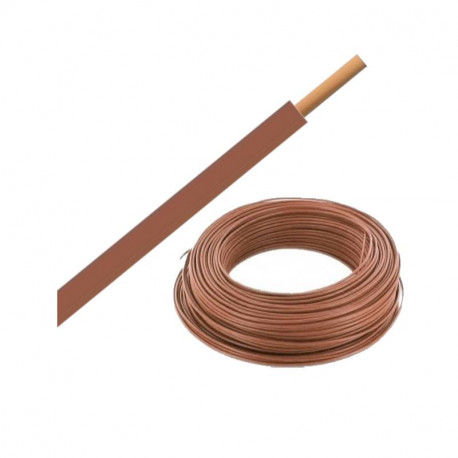

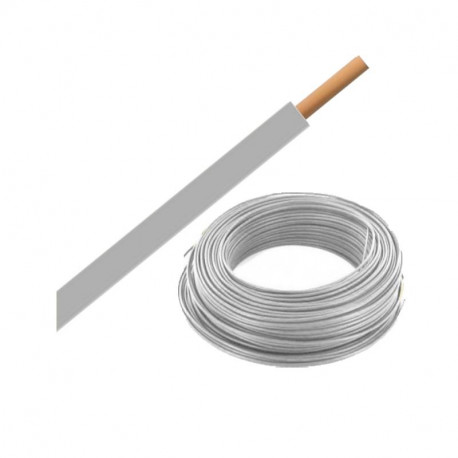

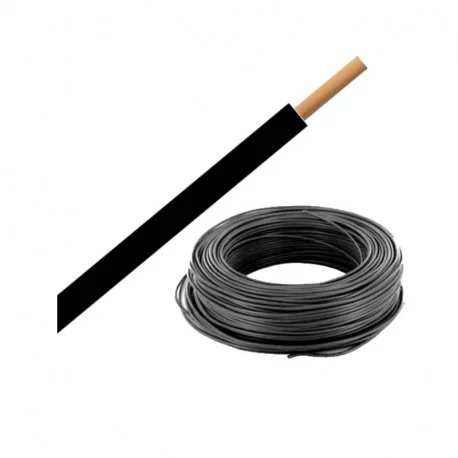

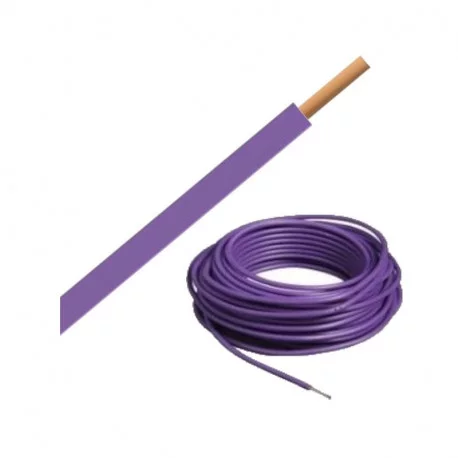

  • La phase soit de couleur rouge ou toute autre couleur différente des deux précédentes
