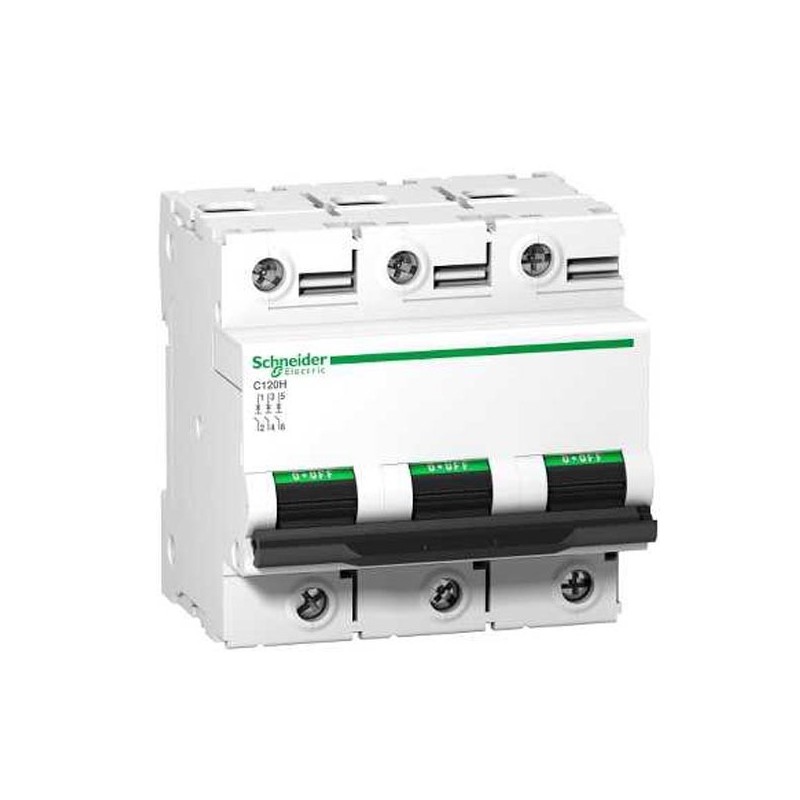

Disjoncteur 100 A - C120H - 3P - Courbe C - 15 kA

Caractéristiques principales du disjoncteur 100 A Schneider Electric :

• Application du disjoncteur : Distribution
• Gamme de produits : C120
• Type de produit ou de composant : Disjoncteur
• Nom abrégé d'appareil : C120H
• Description des pôles : 3P
• Nombre de pôles protégés : 3
• In courant assigné d'emploi : 100 A à 30 °C
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure :
  • 15000 A Icn conformément à IEC 60898-1 - 230...400 V AC 50/60 Hz
  • 10 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
  • 15 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
  • 30 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 15 kA Icu conformément à EN/IEC 60947-2 - <= 375 V DC
• Aptitude au sectionnement : Oui conformément à IEC 60947-2

Caractéristiques complémentaires du disjoncteur Schneider Electric :

• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d'emploi : 415 V AC 50/60 Hz
• Limite de déclenchement magnétique : 5...10 x In
• [ics] pouvoir assigné de coupure de service en court-circuit :
  • 7500 A 0,5 x Icu conformément à IEC 60898-1 - 230...400 V AC 50/60 Hz
  • 5 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 7,5 kA 0,5 x Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
• Classe de limitation : 3 conformément à EN/IEC 60947-2
• [ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
• Coupure pleinement apparente : Oui
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN symétrique 35 mm
• Compatibilité du bloc de distribution du peigne de jeu de barres : Non
• Pas de 9 mm : 9
• Dimensions :
  • Hauteur : 81 mm
  • Largeur : 81 mm
  • Profondeur : 73 mm
• Masse du produit : 0,615 kg
• Couleur : Blanc
• Durée de vie mécanique : 20 000 cycles
• Durée de vie électrique : 5000 cycles conformément à IEC 60947-2
• Mode de raccordement :
  • Bornes type tunnel rigide fil(s) 1...50 mm² max
  • Bornes type tunnel souple fil(s) 1,5...35 mm² max
• Longueur de dénudage des fils : 15 mm
• Couple de serrage : 3,5 N.m
• Protection fuite à la terre : Bloc séparé
