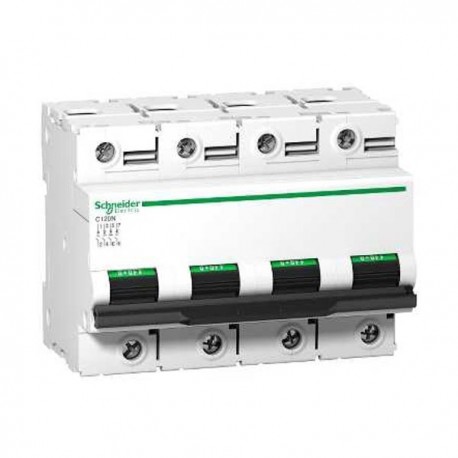

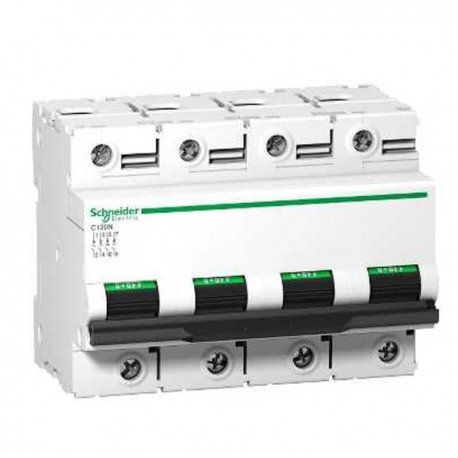

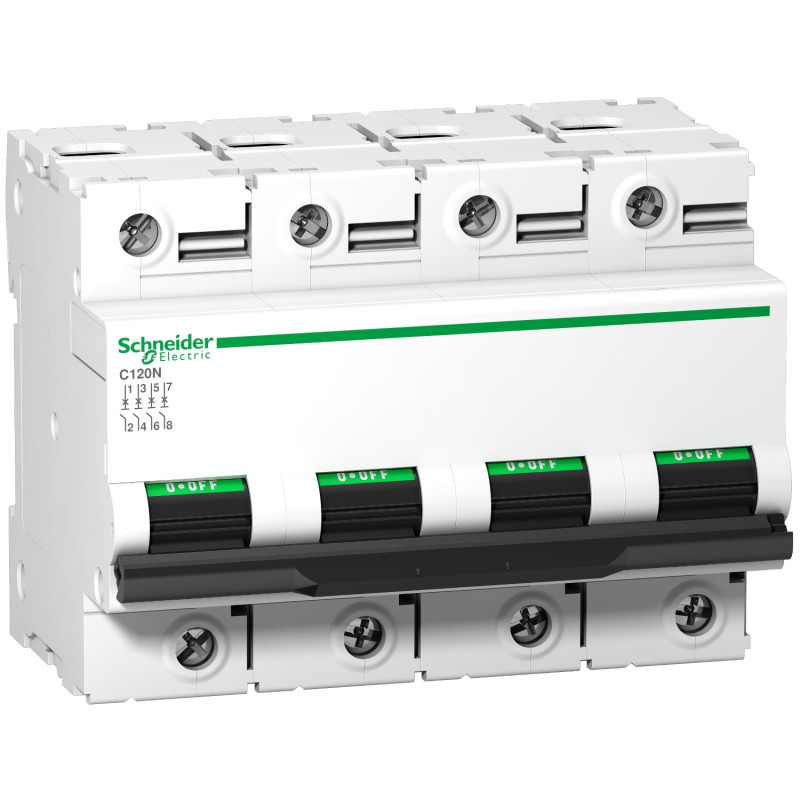

Disjoncteur Acti9 C120N Schneider Electric - 4P - 100A - Courbe C

Disjoncteur C120N Schneider Electric - 4P - 100A - Courbe C

Avantages du disjoncteur C120N :

• Compatibilité avec l'isolation industrielle selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
• Combinez la protection contre les courants de court-circuit et de surcharge
• Possibilité d'ajouter des auxiliaires, une surveillance à distance et un dispositif à courant résiduel (Vigi)
• Installation plus rapide, meilleure et plus flexible de l'appareil grâce au peigne

Données générales :

• Gamme : Acti 9 C120
• Pôles : 4P
• Nombre de pôles protégés : 4
• Courant assigné d'emploi : 100 A à 30 °C
• Type de réseau : AC
• Technologie de déclencheur : Thermique-magnétique
• Courbe de déclenchement : C
• Pouvoir de coupure :
  - 10000 A Icn à 230...400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1
  - 6 kA Icu à 440 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  - 20 kA Icu à 220...240 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  - 10 kA Icu à 380...415 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  - 10 kA Icu à <= 500 V c.c. conforme à EN/IEC 60947-2
• Aptitude au sectionnement : Oui conforme à IEC 60947-2
• Fréquence du réseau : 50/60 Hz
• Tension assignée d'emploi :
  - 380...415 V c.a. 50/60 Hz
  - <= 500 V c.c.
  - 220...240 V c.a. 50/60 Hz
  - 440 V c.a. 50/60 Hz
  - 230...400 V c.a. 50/60 Hz
• Limite de déclenchement magnétique : 5...10 x In
• Pouvoir assigné de coupure de service en court-circuit :
  - 7500 A 75 % conforme à EN/IEC 60898-1 - 230...400 V c.a. 50/60 Hz
  - 4,5 kA 75 % conforme à EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
  - 7,5 kA 75 % conforme à EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
  - 15 kA 75 % conforme à EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
  - 10 kA 100 % conforme à EN/IEC 60947-2 - <= 500 V c.c.
• Classe de limitation : 3 conforme à EN/IEC 60947-2
• Tension assignée d'isolement : 500 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
• Tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-2
• Type de commande : Touche à bascule
• Mode d'installation : Enclipsable
• Support de montage : Rail DIN symétrique 35 mm
• Pas de 9 mm : 12
• Durée de vie mécanique : 20000 cycles
• Durée de vie électrique : 5000 cycles conforme à IEC 60947-2
• Description des verrouillages optionnels : Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON
• Mode de raccordement :
  - Bornes type tunnel1…50 mm² rigide
  - Bornes type tunnel1,5…35 mm² souple
• Longueur de dénudage des fils : 15 mm
• Couple de serrage : 3,5 N.m
• Protection fuite à la terre : Bloc séparé

Dimensions & poids :

• Hauteur : 81 mm
• Profondeur : 73 mm
• Largeur : 108 mm
• Poids du produit : 0,82 kg

Garantie 18 mois
