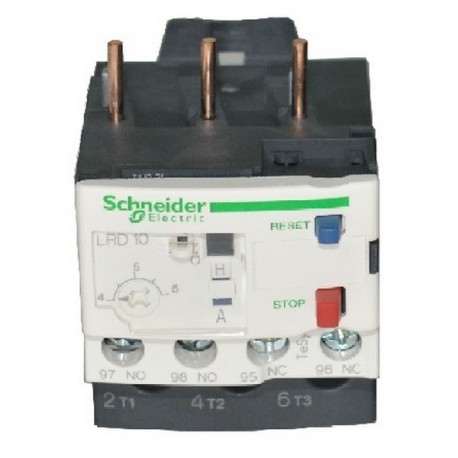

Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A

(1)

Relais de protection thermique moteur TeSys - 4 à 6A - classe 10A

41,74€ ^ttc

Schneider Electric - réf LRD12

91,40€ ^ttc

Remise - 54.33%

ajouter au panier

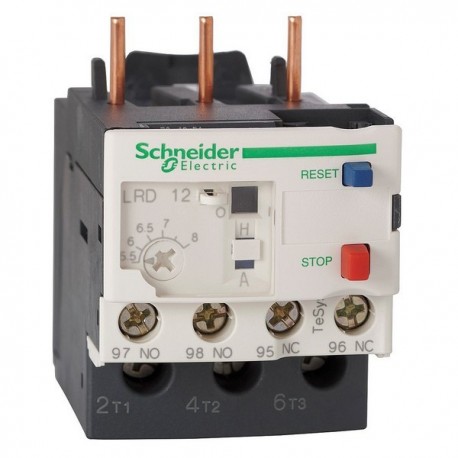

Relais de protection thermique moteur TeSys - 5,5 à 8A - classe 10A

23,42€ ^ttc

Boîte Harmony XAL ref : XALD01

89,03€ ^ttc

Remise - 73.69%

ajouter au panier

Documents et notices

XALK178E | Schneider

Fiche Technique

Voir le document

Caractéristiques

Nombre de contacts Ouverture
1
Accessoire du bouton
Boîtier
Type de bouton d'arrêt d'urgence
Bouton pousser-tourner
Nombre de contacts Fermeture
1
Type de module
Interrupteur et poussoir

Description

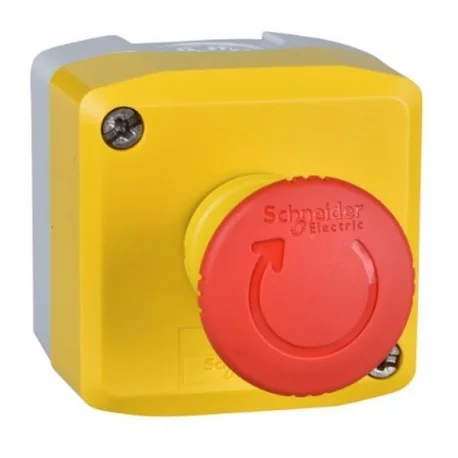

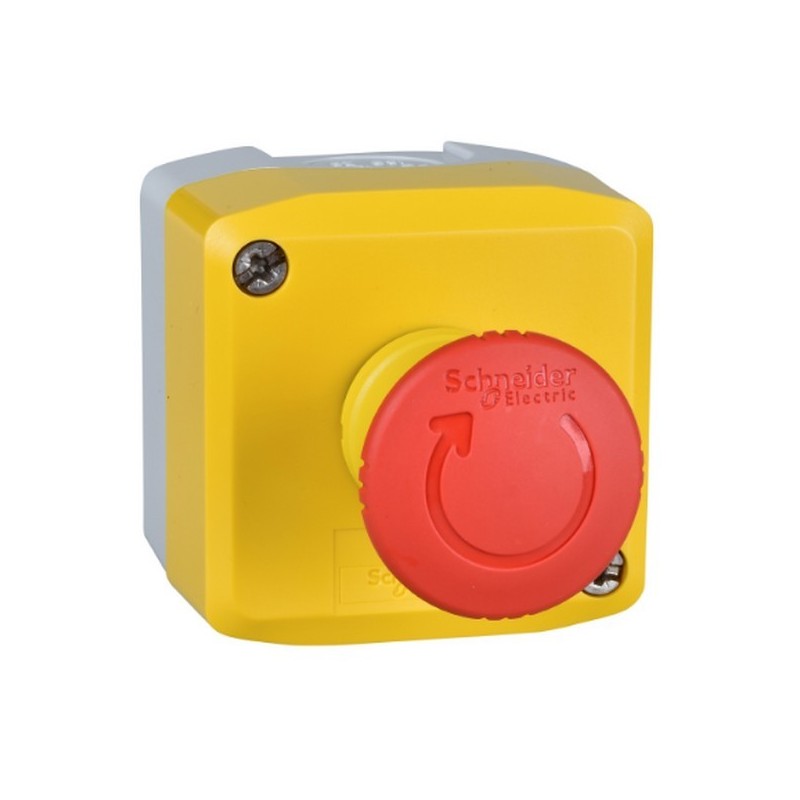

Description du bouton-poussoir Harmony XAL - Arrêt d'Urgence - Schneider :

Fonction produit : Fonction coupure d'urgence - Fonction d'arrêt d'urgence
1 bouton-poussoir coup de poing
Tourner pour déverrouiller
1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F" non marqué
Boîtier en saillie

Caractéristiques techniques du bouton-poussoir Harmony XAL :

Données techniques :

Entrée de câble :
- 1 masque pour entrée de câble <= 14 mm
- 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 <= 12 mm
Course d'actionnement :
- 1.5 mm état électrique modifié par "O"
- 2.6 mm état électrique modifié par "F"
- 4.3 mm course totale
Mode de raccordement :
- Borniers à vis-étrier <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
- Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Courant assigné d'emploi :
- 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1
- 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1
- 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1
- 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1
- 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1
- 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
Matière : polycarbonate

Dimensions :

Hauteur : 68mm
Largeur : 68mm
Profondeur : 53mm

Conformité et protection :

IP54 - IK03 conformément à EN 50102
IP69 - IP67 - IP66 conformément à IEC 60529 - IP69KIP69 - IP67 - IP66 conformément à IEC 60529 - IP69K
EN/IEC 60947-1 - EN/IEC 60947-5-1 - EN/IEC 60947-5-4 - EN/IEC 60947-5-5 - JIS C 4520 - UL 508 - CSA C22.2 No 14

Garantie 18 mois

Les produits Harmony de Shneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement réduit ils sont classées suivant leurs niveaux de performances et leur niveau de fonctionnalités.

Autres références pour ce produit

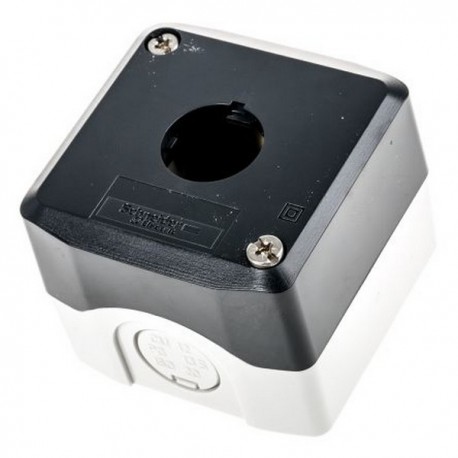

1 trou Ø22 couvercle gris foncé fond gris clair

3,62€ ^ttc

16,27€ ^ttc

Remise - 77.75%

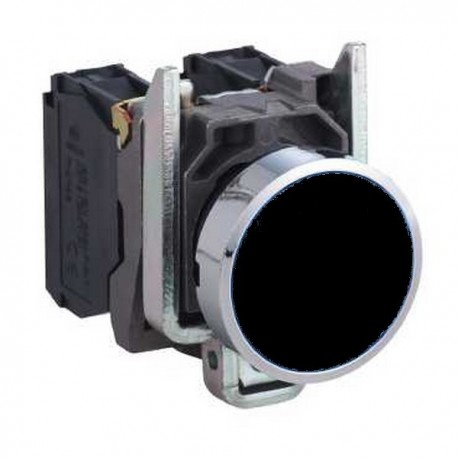

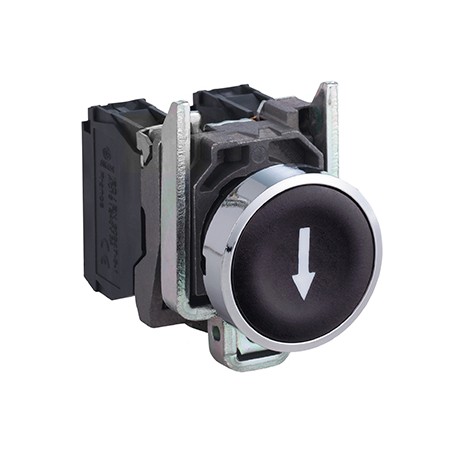

Bouton-poussoir de commande Harmony XB4 ref : XB4BA21

ajouter au panier

affleurant 1F Ø22 noir

5,63€ ^ttc

16,09€ ^ttc

Remise - 65.01%

Bouton-poussoir de commande Harmony XB4 ref : XB4BA31

ajouter au panier

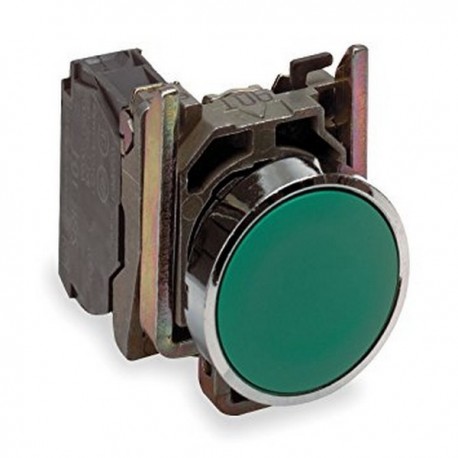

affleurant 1F Ø22 vert

5,79€ ^ttc

16,09€ ^ttc

Remise - 64.02%

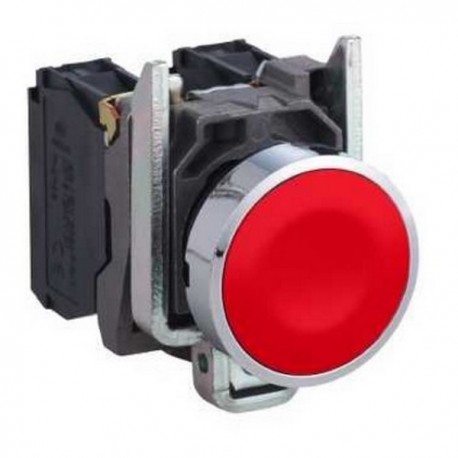

Bouton-poussoir de commande Harmony XB4 ref : XB4BA42

ajouter au panier

affleurant 1F Ø22 rouge

5,79€ ^ttc

16,38€ ^ttc

Remise - 64.65%

Bouton-poussoir de commande Harmony XB4 ref : XB4BA61

ajouter au panier

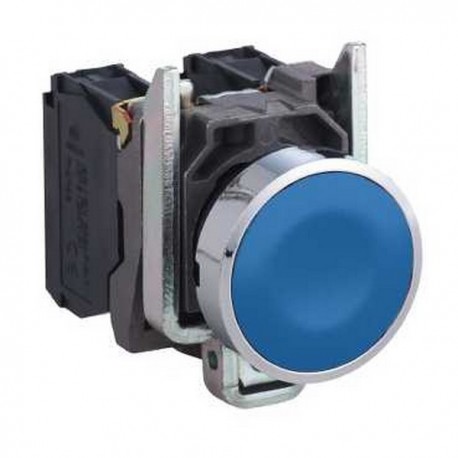

affleurant 1F Ø22 bleu

6,79€ ^ttc

16,50€ ^ttc

Remise - 58.85%

Bouton de commande Harmony XB4 ref : XB4BD21

ajouter au panier

tournant 1F Ø22 noir

9,77€ ^ttc

22,76€ ^ttc

Remise - 57.08%

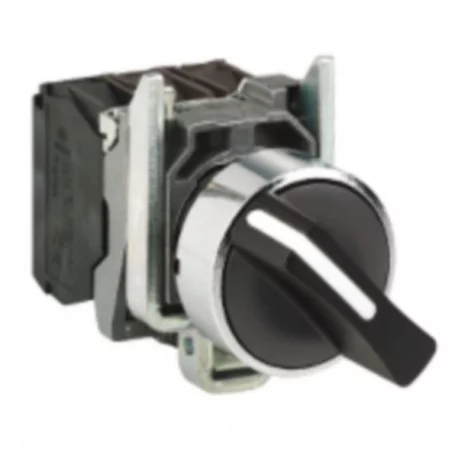

Bouton de commande Harmony XB4 ref : XB4BD25

ajouter au panier

tournant 1F + 1O Ø22 noir

14,78€ ^ttc

28,69€ ^ttc

Remise - 48.48%

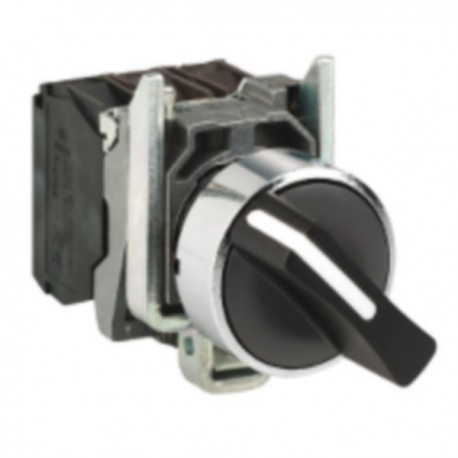

Bouton de commande Harmony XB4 ref : XB4BD33

ajouter au panier

tournant 2F 3P Ø22 noir

7,87€ ^ttc

28,49€ ^ttc

Remise - 72.38%

Bouton-poussoir Harmony XB4 ref : XB4BS8442

ajouter au panier

Arrêt d'Urgence 1O Ø40 P-T

19,61€ ^ttc

36,68€ ^ttc

Remise - 46.54%

Bouton-poussoir Harmony XB4 ref : XB4BS8444

ajouter au panier

Arrêt d'Urgence 2O Ø40 P-T

11,52€ ^ttc

42,52€ ^ttc

Remise - 72.90%

Bouton-poussoir Harmony XB4 ref : XB4BS8445

ajouter au panier

Arrêt d'Urgence 1F + 1O Ø40 P-T

22,28€ ^ttc

42,52€ ^ttc

Remise - 47.60%

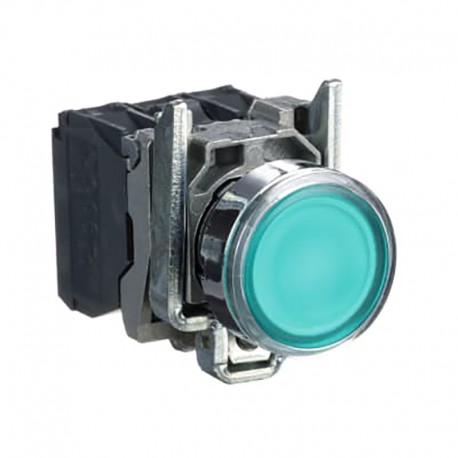

Bouton-poussoir Harmony XB4 ref : XB4BW33B5

ajouter au panier

lumineux 1F + 1O 24v Ø22 vert

20,86€ ^ttc

39,54€ ^ttc

Remise - 47.24%

Contrôleur Preventa XPSAC ref : XPSAC5121

ajouter au panier

Arrêt d'Urgence 24V ac/dc relais 3F

134,41€ ^ttc

217,06€ ^ttc

Remise - 38.08%

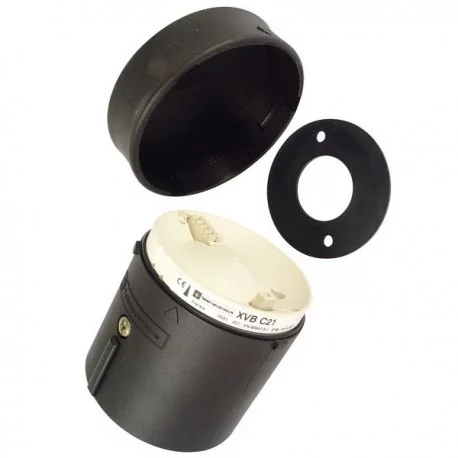

Embase plus couvercle pour colonne XVB Harmony ref : XVBC21

ajouter au panier

sans tube à décharge noir IP 65

38,63€ ^ttc

68,95€ ^ttc

Remise - 43.97%

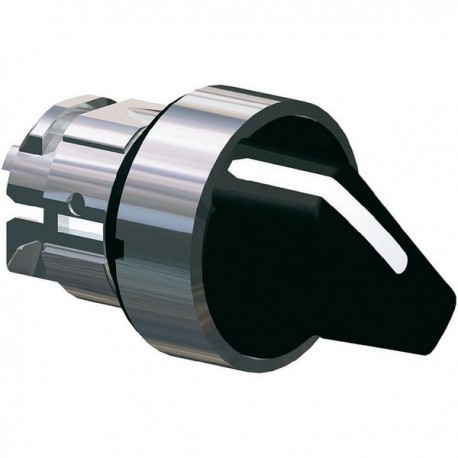

Tête de bouton Harmony ZB4 ref : ZB4BD2

ajouter au panier

tournant 2 positions Ø22 noir

8,67€ ^ttc

15,47€ ^ttc

Remise - 43.96%

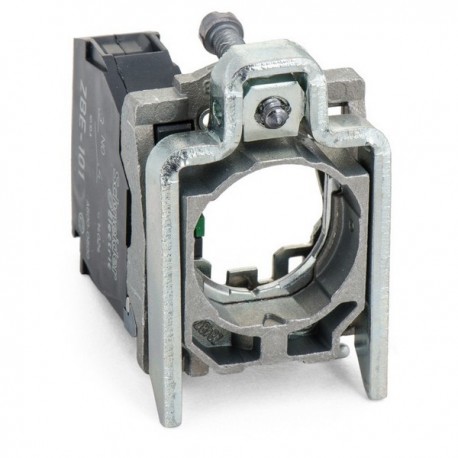

Embase bouton Harmony ZB4 ref : ZB4BZ101

ajouter au panier

1F raccordement vis étrier

4,59€ ^ttc

8,66€ ^ttc

Remise - 47.02%

Embase bouton Harmony ZB4 ref : ZB4BZ102

ajouter au panier

1O raccordement vis étrier

4,59€ ^ttc

8,66€ ^ttc

Remise - 47.02%

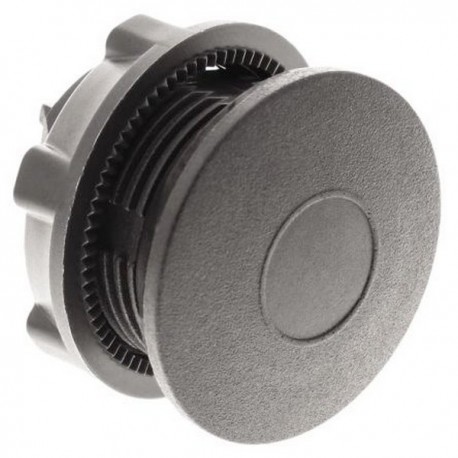

Bouchon obturateur Harmony ZB5 ref : ZB5SZ3

ajouter au panier

Ø22 noir pour XB4 ou XB5

1,00€ ^ttc

2,30€ ^ttc

Remise - 56.52%

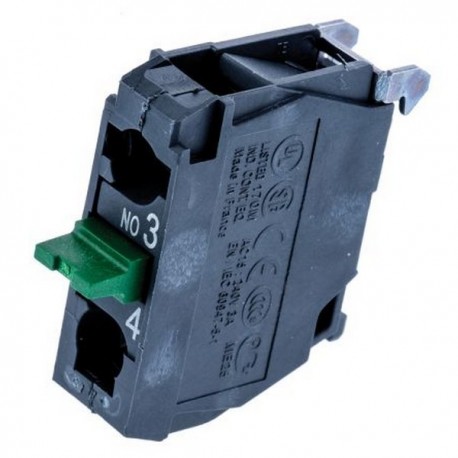

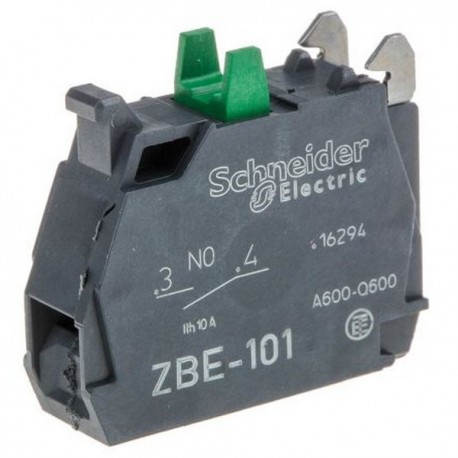

Bloc contact Harmony ref : ZBE101

ajouter au panier

1F raccordement vis étrier pour XB4 ou XB5

1,85€ ^ttc

5,88€ ^ttc

Remise - 68.54%

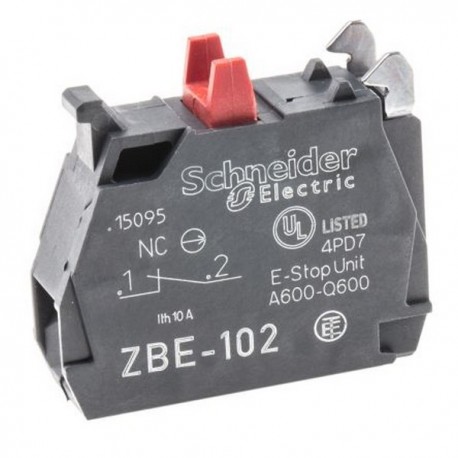

Bloc contact Harmony ref : ZBE102

ajouter au panier

1O raccordement vis étrier pour XB4 ou XB5

3,10€ ^ttc

5,99€ ^ttc

Remise - 48.23%

Etiquette circulaire jaune Harmony ref : ZBY9120

ajouter au panier

Arrêt Urgence 3D Ø60 -pour XB4 ou XB5

2,20€ ^ttc

3,92€ ^ttc

Remise - 43.88%

Etiquette circulaire jaune Harmony ref : ZBY9130T

ajouter au panier

Arrêt Urgence Ø60 logo EN13850 pour ZBZ3605

3,13€ ^ttc

5,16€ ^ttc

Remise - 39.34%

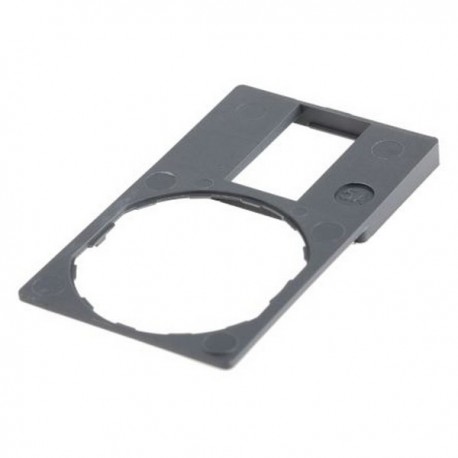

Porte étiquette Harmony ref : ZBZ33

ajouter au panier

plat 30x50 pour étiquette 18x27

0,27€ ^ttc

1,09€ ^ttc

Remise - 75.23%

Bloc contact Harmony XAL ref : ZENL1111

ajouter au panier

1F pour boite raccordement vis étrier pour XAL ou XAPS

3,71€ ^ttc

6,62€ ^ttc

Remise - 43.96%

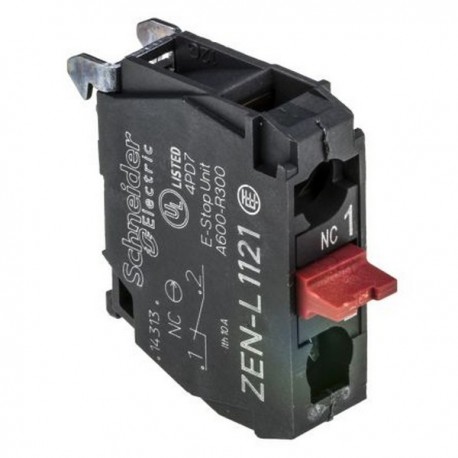

Bloc contact Harmony XAL ref : ZENL1121
