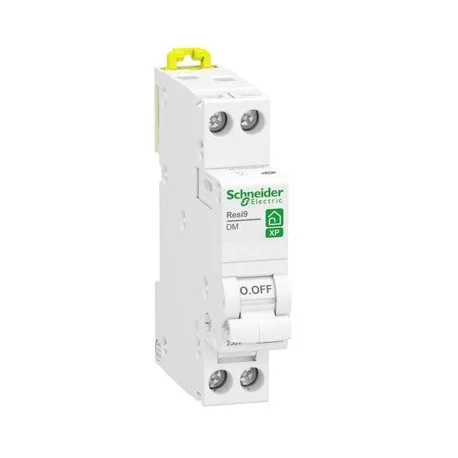

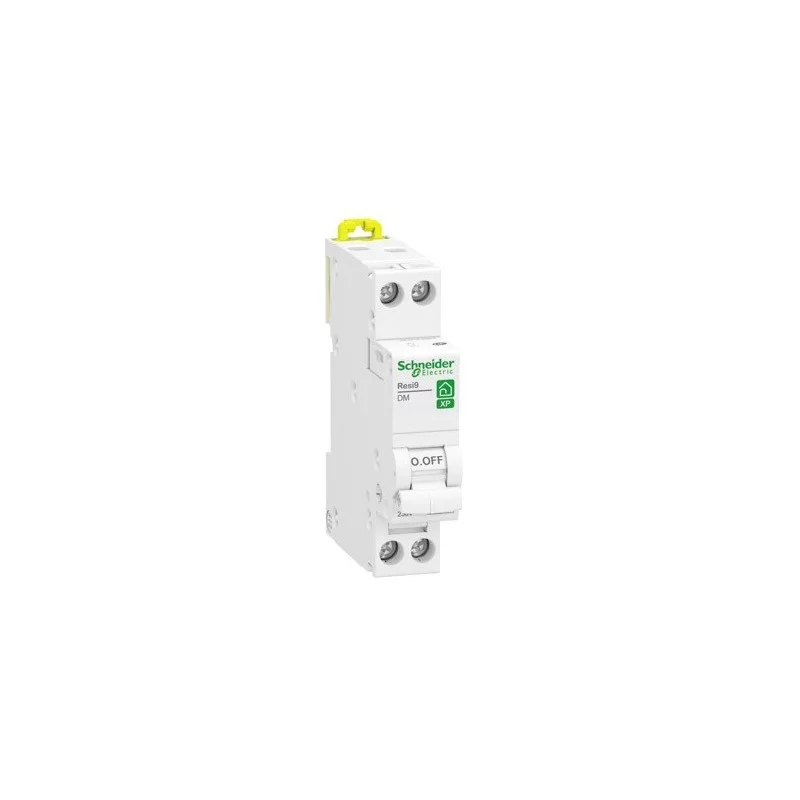

Disjoncteur 20A XP Resi9 - 1P+N - Courbe C - 3kA - 230V CA - Peignable

Description du disjoncteur Resi9 20 A Schneider :

Mise en oeuvre du disjoncteur :

• Alimentation par peigne XP (en présence d'une dent du peigne, le raccordement par câble reste possible)
• Départ : Bornes à cage pour câble 16mm² rigide maxi

Protection des circuits :

• Circuits électriques avec prises de courant classiques
• Chauffe-eau
• Circuits électriques avec prises de courant triphasées
• De chauffage électrique (radiateurs < 4500W)
• Circuits électriques avec prises de recharge pour véhicules électriques

Produits complémentaires :

• Peigne XP pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 20 A XP Resi9 Schneider :

Données techniques du disjoncteur 20A :

• Calibre : 20 A
• Tension : 230 V
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 1P+N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Domaine d'application : résidentiel et petit tertiaire
• Connexion : bornes à vis
• Classe de limitation : 3 selon NF EN 60898

Dimensions :

• Hauteur : 90 mm
• Largeur : 75 mm
• Profondeur : 18 mm
• Nombre de pas de 9 mm : 2
• Poids : 110 g

Conformité et protection :

• NF

Garantie : 1,5 ans

Disjoncteur XP Schneider Electric

Qu'est-ce que le calibrage d'un disjoncteur ?

Cette valeur correspond à l'ampérage indiqué du disjoncteur, il témoigne de la puissance du circuit sur lequel il sera installé.

Pour un disjoncteur 2A comme celui-ci, le circuit protégé ne pourra contenir qu'une sonnette, une vmc ou un thermostat tandis qu'un disjoncteur 16A pourra, par exemple, protéger un circuit d'éclairage ou un contenant jusqu'à 8 prises de courant.
