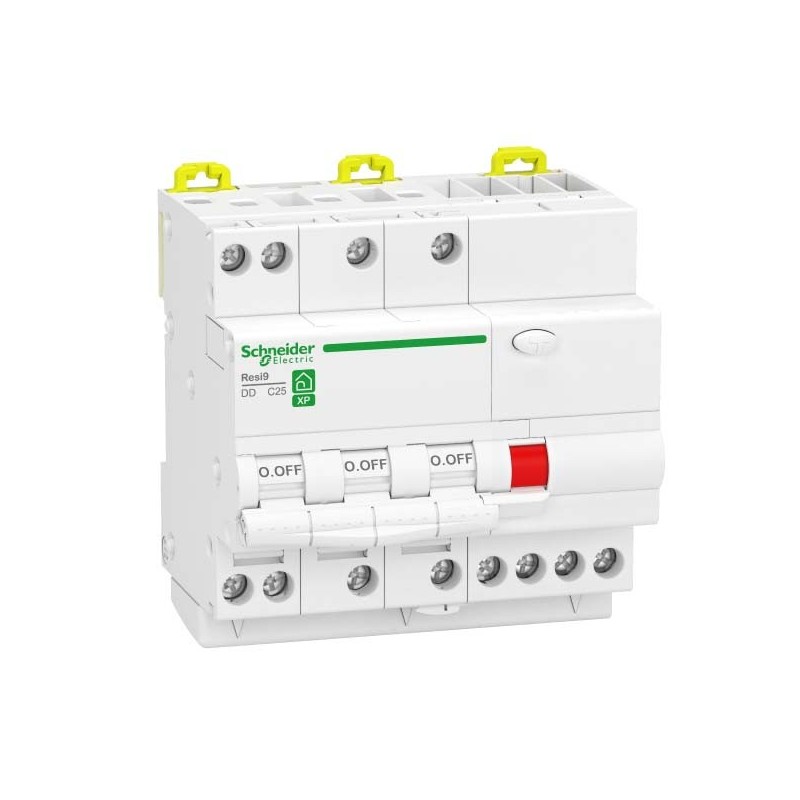

Disjoncteur différentiel 10A XP Resi9 - 3P + N - Type Asi - Courbe C - 30mA - 230V CA - 10 pas de 9 mm

Description du disjoncteur différentiel Resi9 10 A de la marque Schneider Electric :

Mise en oeuvre du disjoncteur différentiel :

• Raccordement alimentation en haut par câbles depuis bornier phase / neutre : bornes à cage 16mm²
• Raccordement départ vers les récepteurs par bornes à cage pour câble 16mm² rigide maxi
• Peignable

Protection des circuits :

• Type Asi :
  • Charges sans caractéristiques particulières :
    • prises de courant d'usage général
    • éclairages à incandescence
    • électroménager : four, micro-ondes, lave-vaiselle, sèche-linge
    • chauffage électrique, chauffe-eau
  • Charges incluant un redresseur monophasé :
    • électroménager (appareils de cuisson à induction, machines à laver vitesse variable)
  • Charges générant des perturbations de fréquence élevée :
    • éclairages fluorescents alimentés par transformateur très basse tension, éclairages à luminosité variable
    • équipements informatique de puissance
    • variateurs de vitesse industriels monophasés
    • climatisation
    • équipements de télécommunication
    • batteries de condensateurs
  • Charges incluant un filtre anti-harmoniques dans l'alimentation :
    • ensembles de micro-ordinateurs
    • périphériques informatiques
  • Environnement électrique avec voisinage d'appareils générant des surtensions transitoires :
    • appareils de communication de forte puissance
    • batteries de compensation d'énergie réactive
  • Environnement électrique avec circuits alimentés par un onduleur :
    • réseaux secourus
  • Environnement électrique avec système de liaison à la terre
  • Environnement électrique avec risque important de coups de foudre :
    • bâtiments protégés par un paratonnerre
    • zones montagneuses ou humides
    • zones à niveau kéraunique élevé
  • Atmosphère à température ambiante susceptible d'être inférieure à -5°C
  • Atmosphère avec présence d'agents corrosifs ou de poussière :
    • piscines intérieures
    • ports de plaisance, marinas, campins
    • traitement des eaux
    • industries chimiques, industries lourdes, papetierie
    • mines et caves, tunnels routiers
    • marchés, élevage, industries agro-alimentaires

Produits complémentaires :

• Système Wiser DD

Caractéristiques du disjoncteur différentiel 10 A Resi9 de Schneider Electric :

Données techniques du disjoncteur différentiel 10 A :

• Calibre : 10 A
• Tension : 230 V
• Type Asi
• Sensibilité : 30 mA
• 3P + N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Classe de limitation : 3 selon NF EN 60898
• Courbe de déclenchement C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln
• Tenue aux courants de court-circuits : totalement protégé en aval du disjoncteur DB90, DB60
• 10 pas de 9 mm
• Sélectivité verticale différentielle : totale avec un disjoncteur de branchement DB90, DB60 500s sélectif ou un dispositif différentiel sélectif placé en amont

Dimensions :

• Profondeur d'encastrement : 72 mm

Conformité et protection :

• NF
• NF EN 60898

Garantie : 2 ans
