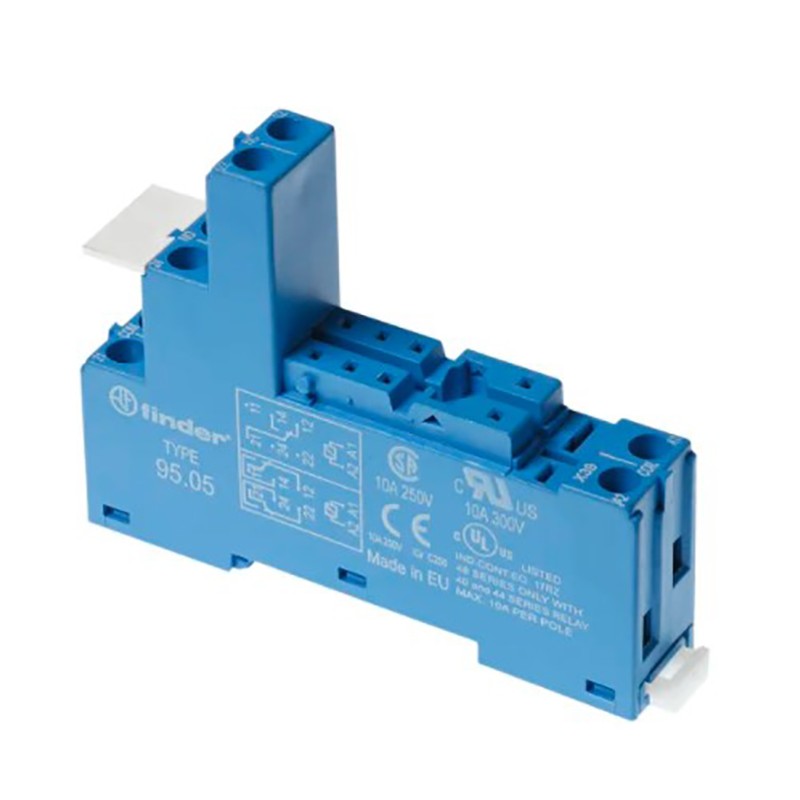

Embase ou borne à ressorts pour relais miniature série 40.51/52/61/62 - Rail Din 35mm

Référence : 9505SMA Finder EAN : 8012823269153

Photo(s) non contractuelle(s)

Embase ou bornes à ressorts pour relais miniature série 40 de Finder.

Cette borne à ressorts ref. 9505SMA permet un raccordement rapide et de meilleures connexions en présence de vibrations et de mouvements. Elle est compatible avec les relais miniature série 40.51/52/61/62.

  • Peigne 8 broches
  • Etrier de maintien et d'extraction métallique
  • Montage rail 35mm (EN 60715)

7,81€ ttc
Prix fournisseur constaté :
14,32€ ttc
Remise - 45.45%

En achetant ce produit vous gagnez 8 DomoPoints

Pour toute commande de moins de 15 € TTC vos frais de port sont réduits à 4,99 € TTC
plus d'info
En stock
Expédition sous 24-72h
ajouter au panier
_
+

Signée Finder, cette embase (ou borne)  push'in à ressorts réf. 9505SMA est idéale pour monter vos relais miniature en rail Din. Compatible avec les relais type 40.51/52/61/62, elle est dotée d'un étrier de maintien métallique.

Produits complémentaires

<
Relais miniature 40.52 pour circuit imprimé - 230 V/AC - 2 contacts - Série 40 - 8A - Pas de 5 mm
Finder - réf 405282300000
En stock
Expédition sous 24-72h
Relais miniature 40.52 pour circuit imprimé - 230 V/AC - 2 contacts...
8,52€ ttc
Prix fournisseur constaté :
15,47€ ttc
Remise - 44.93%
ajouter au panier
_
+
Relais miniature 40.52 pour circuit imprimé - 12 V/DC - 2 contacts - Série 40 - 8A - Pas de 5 mm - AgNi
Finder - réf 405290120000
En stock
Expédition sous 24-72h
(1)
Relais miniature 40.52 pour circuit imprimé - 12 V/DC - 2 contacts...
5,44€ ttc
Prix fournisseur constaté :
7,71€ ttc
Remise - 29.49%
ajouter au panier
_
+
Relais miniature 40.51 pour circuit imprimé - 230 V/AC - 1 contact - Série 40 - 10A - Pas de 5 mm
Finder - réf 405182300000
En stock
Expédition sous 24-72h
Relais miniature 40.51 pour circuit imprimé - 230 V/AC - 1 contact...
9,98€ ttc
Prix fournisseur constaté :
22,33€ ttc
Remise - 55.29%
ajouter au panier
_
+
Relais miniature 40.51 pour circuit imprimé - 12 V/DC - 1 contact - Série 40 - 10A - Pas de 5 mm
Finder - réf 405190120000
En stock
Expédition sous 24-72h
Relais miniature 40.51 pour circuit imprimé - 12 V/DC - 1 contact -...
3,64€ ttc
Prix fournisseur constaté :
4,64€ ttc
Remise - 21.64%
ajouter au panier
_
+
Lot de 10 étriers plastique pour les supports 9505 et 9503 Finder
Finder - réf 09501
Sur commande
Généralement expédié sous 1 à 2 semaines
Lot de 10 étriers plastique pour les supports 9505 et 9503 Finder
7,54€ ttc
Prix fournisseur constaté :
11,07€ ttc
Remise - 31.92%
ajouter au panier
_
+
>
Documents et notices

9505SMA | Finder

Fiche technique de la borne pour relais miniature ref 9505SMA de Finder

Voir le document
Description

Description de l'embase 9505SMA pour relais miniature série 40 de Finder - 9505SMA :

Principe de fonctionnement :

  • Les bornes push-in permettent une connexion rapide des fils rigides ou embouts par une simple insertion dans la borne. Il est possible d'ouvrir la borne pour extraire le fil en appuyant sur le bouton en utilisant un tournevis ou le doigt. Pour les fils souples, il est nécessaire d'ouvrir la borne en utilisant le bouton, aussi bien pour l'insertion que pour l'extraction. Les bornes sont équipées de trous permettant de faire des tests de présence tension avec un testeur.

Application :

  • Supports bornes push-in de relais minature série 40.51/52/61/62

Donnée générales :

  • Supports bornes push-in
  • Pour 1 à 4 circuits et pour 7 à 16 A
  • Disponibles avec étrier de maintien et d'extraction métallique (version SMA)
  • Possibilité d'utiliser les modules CEM type 9902 et les modules de temporisation 86.30
  • Peigne 8 pôles
  • Montage rail 35mm (EN 60715)

Caractéristiques techniques de l'embase ref 9505SMA pour relais miniature série 40 de Finder :

Données techniques de l'embase :

  • Pour relais type 40.51/52/61/62
  • Etrier de maintien métallique Type 095.71 (conditionnement code SMA)
  • Peignes 8 broches types 097.58
  • Modules CEM type 99.02
  • Module timer 86.30
  • Etiquette 060.48 pour imprimante
  • Etiquette 097.00 pour marquage manuel

Matériaux et couleurs :

  • Coloris : Bleu
  • Matériau : Polymères

Dimensions :

  • Hauteur : 75.3 mm
  • Largeur : 78.6 mm
  • Profondeur : 15.8 mm

Normes et protections :

  • CE
  • RoHS
  • NF

Garantie :

  • 1 An
