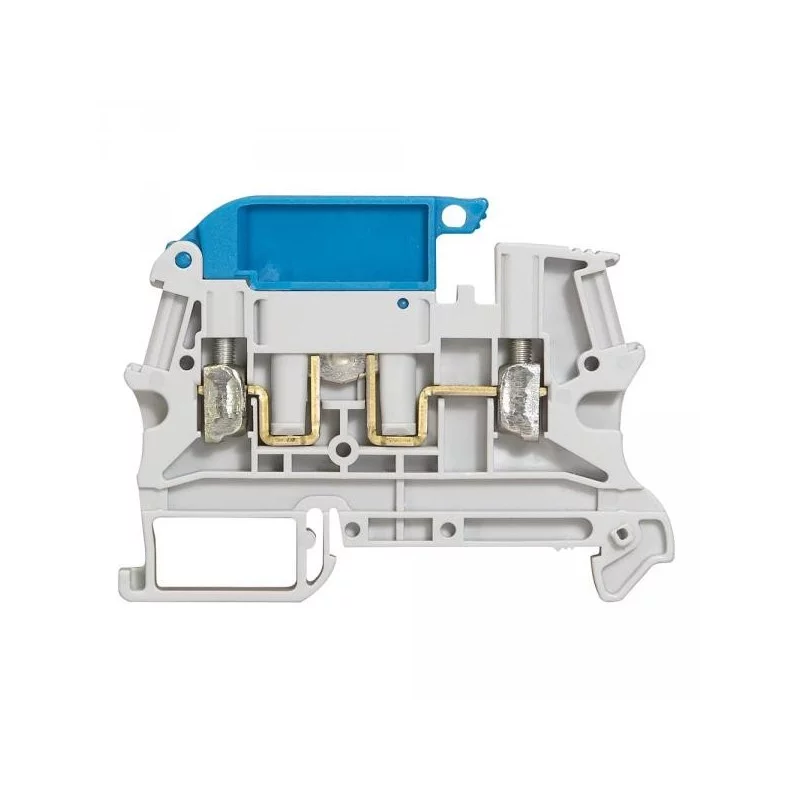

Bloc de jonction sectionnable à vis Viking 3 - 1 Jonction - Pour circuit de neutre avec préhenseur bleu

Référence : 037182 Legrand EAN : 3245060371821

Photo(s) non contractuelle(s)

Bloc de jonction Viking 3 à vis gris - 3 jonctions - 1 étages - pas 6 de marque Legrand.

Legrand propose des blocs de jonction Viking 3 pour circuit neutre permettant d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides.

  • Bloc pour circuit de neutre avec préhenseur
  • Section nominale : 2,5 mm²
  • Pas : 6
  • Bloc gris, préhenseur bleu

8,59€ ttc
Expédition sous 24-72h
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 9 DomoPoints

Legrand propose dans sa vaste gamme de produits électriques des blocs de jonction particulièrement soignés et pensés, la série Viking 3. Les performances des blocs Viking 3 sont identiques en courant alternatif et continu.

Bloc de jonction sectionnable à vis Viking 3 - 1 Jonction -  Pour circuit de neutre avec préhenseur bleu

Bloc de jonction sectionnable à vis Viking 3 - 1 Jonction - Pour circuit de neutre avec préhenseur bleu

8,59€ ttc
ajouter au panier
_
+
Documents et notices

037182 | Legrand Produit

Bloc de jonction sectionnable à vis Viking 3 - 1 Jonction - Pour circuit de neutre

Voir le document

037182 | Legrand Choix

Bloc de jonction sectionnable à vis Viking 3 - 1 Jonction - Pour circuit de neutre

Voir le document
Caractéristiques

Garantie

1 an

Type d'accessoire pour coffret électrique

Bloc jonction

Type

Accessoires pour coffrets

Description

Description du bloc de jonction Viking 3 sectionnable à vis pour circuit neutre de Legrand :

Principe de fonctionnement :

  • Les blocs de jonction Viking 3 assurent la liaison électrique entre 2 conducteurs cuivre souples ou rigides.
  • 2 Zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
  • Les blocs sectionnables permettent l’ouverture temporaire d’un circuit électrique sans déconnecter les conducteurs
  • 3 types de blocs sectionnables sont proposés dans la gamme Viking 3, cette version est à préhenseur, - Par mini préhenseur, - Par action sur le dispositif de protection associé (retrait fusible par exemple)

Donnée générales :

  • Corps isolant en polyamide

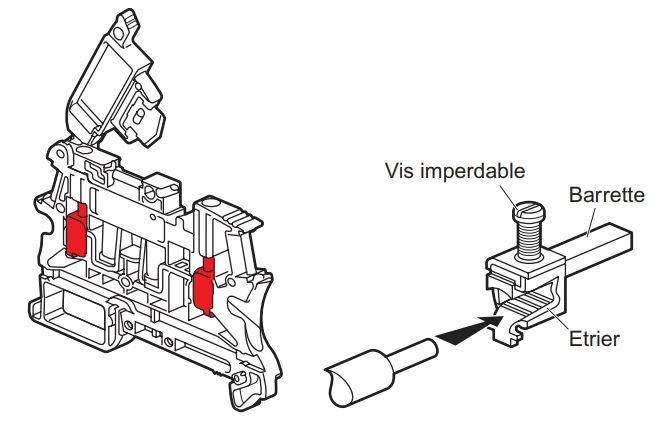

  • Barrettes en laiton revêtu d’une couche d’étain garantissant une qualité de contact parfaite
  • Vis et étriers en acier zingué garantissant une excellente tenue mécanique
  • Un pion de solidarisation sur le corps isolant maintient les blocs sectionnables pas de 6 mm Viking 3 entre eux, ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents.
  • Un pion de solidarisation sur le corps isolant maintient les blocs sectionnables pas de 6 mm Viking 3 entre eux, ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents.
  • 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'au pas de 8 mm (étage supérieur uniquement pour blocs à étages)
  • Pour rails symétrique prof. 15 mm, symétrique EN 60715 prof. 7,5 mm et 15 mm
  • Les blocs de jonction Viking 3 prennent en compte l’encombrement de l’embout de câblage pour les conducteurs souples

Caractéristiques techniques du bloc de jonction Viking 3 pour circuit neutre de Legrand :

Données techniques du bloc :

  • Réference : 037182
  • Bloc pour circuit de neutre avec préhenseur
  • Pour rails symétrique prof. 15 mm, symétrique EN 60715 prof. 7,5 mm et 15 mm
  • Les blocs sectionnables Viking 3 sont des blocs 1 jonction - 1 entrée / 1 sortie
  • Section nominale (mm²) : 2,5
  • Capacité conducteur souple avec ou sans embout : 0,25 à 2,5
  • Tension assignée : 250 V
  • Raccordement électrique : Borne à vis
  • Position de raccordement : Latéral
  • Nombre d'étages : 1
  • Type de montage : Profilé chapeau 35 mm
  • Les conducteurs à raccorder doivent être en cuivre, de type souple ou rigide
  • Les vis de raccordement restent accessibles, préhenseur ou mini préhenseur fermé

Matériaux et couleurs :

  • Polyamide V2
  • Gris/bleu, sans halogène

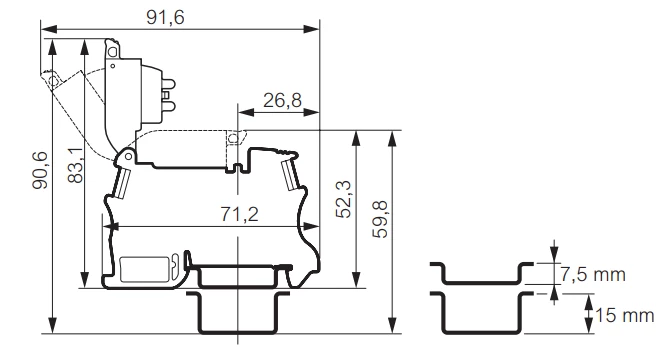

Dimensions et poids :

  • Hauteur : 52.3 mm
  • Largeur : 6 mm
  • Profondeur : 71.5 mm
  • Poids : 14.90 Gr

Normes et protections :

  • NF - 650682A
  • CE
  • IEC EN 60947-1
  • IEC EN 60947-7-1
  • IEC EN 60947-7-3
  • CSA C22-2 N°158
  • UL 1059
  • IEC 60364-5-52
  • IEC EN 60664-1
  • UL 94
  • IEC EN 60529

Garantie :

  • 1 Ans
