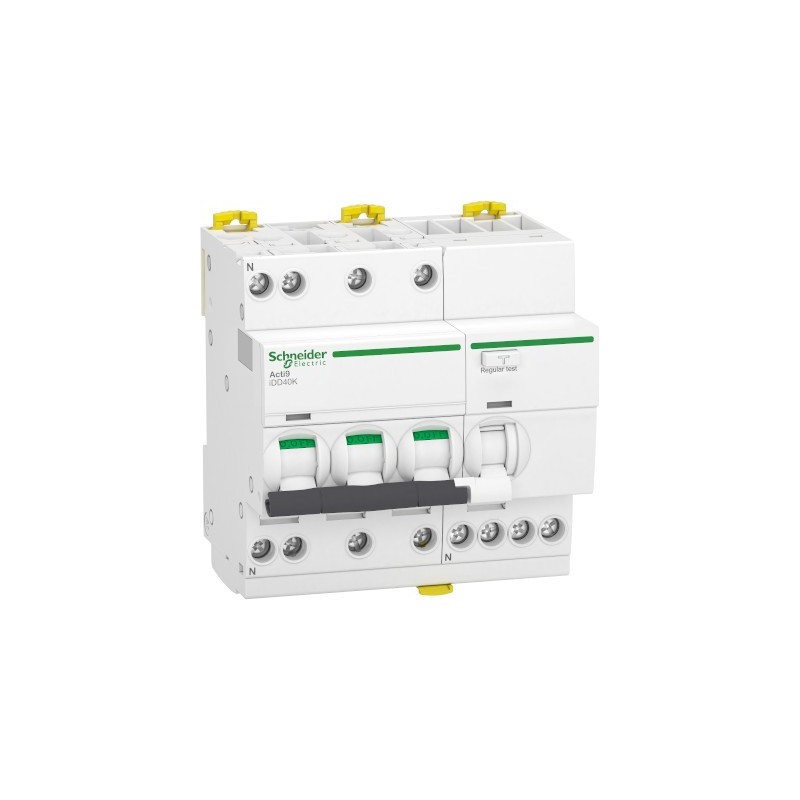

Disjoncteur différentiel ”départ” 20A - iDD40K Acti9 - 4.5kA - courbe C - 3P+N - 300mA

Commander le disjoncteur différentiel Acti9 20A 3P+N de Schneider Electric - A9DK5720

Description du disjoncteur :

• Déclencheur thermique-magnétique
• Neutre positionné à gauche
• Disjoncteur encliquetable sur Rail DIN
• Sensibilité du différentiel : 300mA
• Temporisation instantané
• Type AC
• Protection différentiel intégré

Caractéristiques du disjoncteur différentiel 20A Acti9 Schneider Electric - A9DK5720

Données techniques du disjoncteur 20A :

• Calibre : 20A
• Tension : 400 V
• Encliquetable
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 3P+N
• Pouvoir de coupure :
  • 4500 A - EN 60898-1
  • 4.5 kA - EN 60947-2

Dimensions :

• Hauteur : 93 mm
• Largeur : 90 mm
• Profondeur : 73 mm
• Nombre de pas de 9 mm : 10
• Poids : 500 g

Conformité et protection :

• NF

Garantie : 1,5 ans

La gamme Acti9 iDD40K de Schneider Electric

Quel disjoncteur différentiel pour la maison ?

Le disjoncteur différentiel s'ajoute au disjoncteur électrique général dans le circuit électrique d'une maison. Les deux sont disposés dans le tableau électrique. Le disjoncteur différentiel est installé en début de rangée dans un tableau électrique, en amont des disjoncteurs dits divisionnaires dont le rôle est de protéger les appareils électriques du foyer contre les dangers liés au courant électrique.

Dans une maison de moins de 100m², l'installation d'un seul disjoncteur différentiel est requise. Au-delà de 100m², trois disjoncteurs différentiels sont nécessaires.

Un disjoncteur différentiel est aussi caractérisé par ce qu'on appelle la "protection magnétothermique", exprimée en Ampère (A). Cette dernière est choisie en fonction du circuit électrique alimenté : 10A ou 16A pour un circuit d'éclairage, 16A ou 20A pour un circuit de prises électriques.
