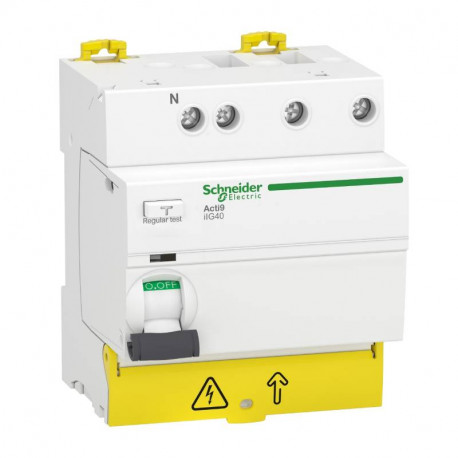

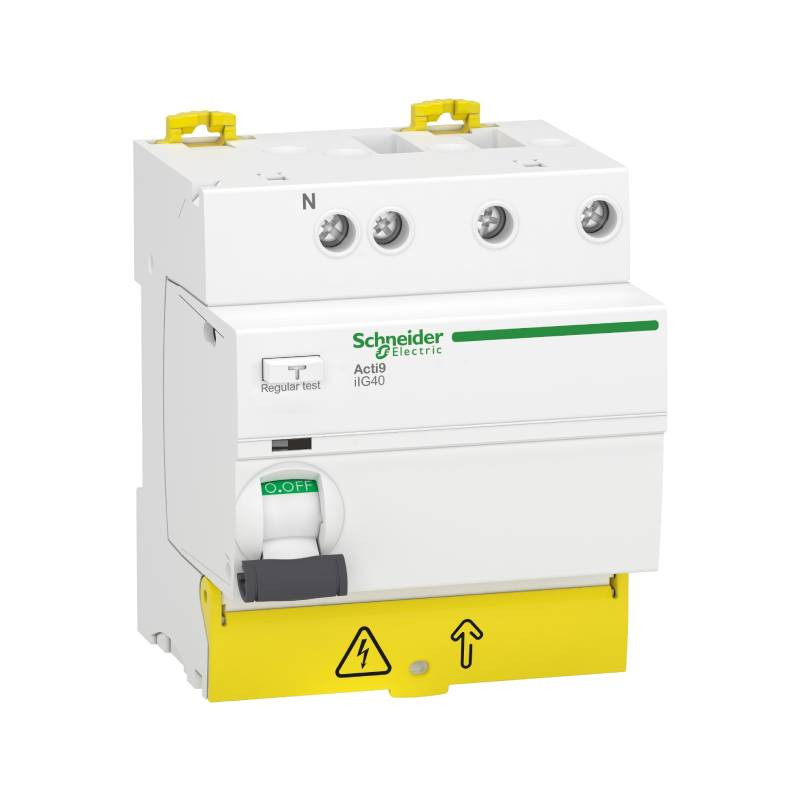

Interrupteur différentiel Schneider Electric - 3P+N - 40A - 30MA - Type AC

Description de l'interrupteur différentiel Resi9 40 A de la marque Schneider Electric :

Mise en oeuvre de l'interrupteur différentiel :

• Alimentation par le bas depuis bornier phase / neutre via bornes à cage pour câbles 35mm² ou peignes verticaux
• Sortie par le haut directement vers peignes XP

Protection des circuits :

Type AC :

• prises de courant d'usage général
• éclairages à incandescence
• électroménager : four, micro-ondes, lave-vaiselle, sèche-linge
• chauffage électrique, chauffe-eau

Produits complémentaires :

• Peigne XP pour répartir le courant sur les interrupteurs différentiels et les disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques de l'interrupteur différentiel 40 A XP Resi9 Schneider Electric :

Données techniques de l'interrupteur différentiel 40 A :

• In courant assigné d'emploi : 40 A
• Sensibilité du différentiel : 30 mA
• Fréquence du réseau : 50 Hz
• Tension assignée d'emploi : 380...415 V CA 50 Hz
• Technologie différentiel
• Courant nominal de court-circuit conditionnel : 10000 A
• Tension d'isolement : 500 V CA 50 Hz
• Tension assignée de tenue aux chocs : 6 kV
• Coupure pleinement apparente
• Endurance mécanique : 20000 cycle
• Endurance électrique : 15000 cycle
• Type de raccordement :
• Borne du type à cage bas1…35 mm² rigide
• Borne du type à cage bas1…25 mm² souple
• Borne du type à cage haut1…16 mm² rigide
• Borne du type à cage haut1…10 mm² souple
• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
• Couple de serrage : 3,5 N.m bas 2 N.m

Dimensions et poids :

• Hauteur : 85 mm
• Largeur : 72 mm
• Profondeur : 74 mm
• Poids du produit : 345 g

Normes et certifications :

• EN/CEI 61008-2-1
• Certifications du produit CE
• Degré de protection IP
• IP20 se conformer à CEI 60529
• IP40 (boîtier modulaire) se conformer à CEI 60529
• Degré de pollution 3

Garantie : 18 mois
