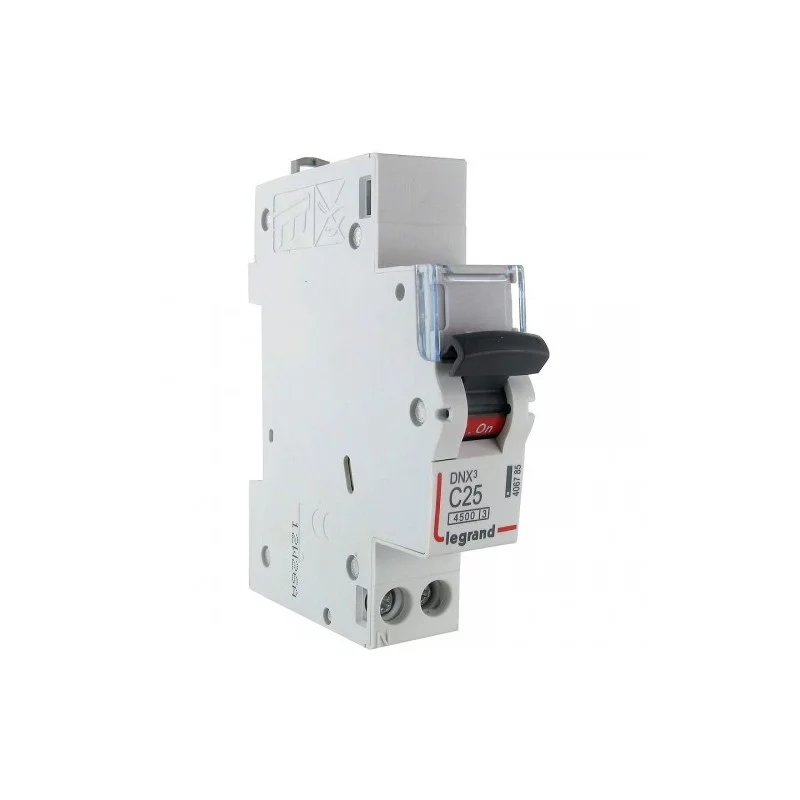

Disjoncteur DNXᶾ 4500 - 25A - 1P+N - Courbe C - Auto/vis

Description du disjoncteur DNXᶾ 25A Legrand - 406785 :

Mise en oeuvre du disjoncteur :

• Connexion auto : arrivée haute automatique et sortie basse par bornes à vis
• Alimentation par peigne HX³
• Fixation : sur rail symétrique ou DIN standard

Protection des circuits :

• Protection d'un circuit de chauffage électrique jusqu'à 5750W
• Protection d'un circuit de chauffage au sol jusqu'à 3400W

Produits complémentaires :

• Peigne HX³ optimisé tétrapolaire réf : 405201/405210 pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage
• Cache vis plombable

Caractéristiques du disjoncteur DNXᶾ 25A Legrand - 406785 :

Données techniques du disjoncteur :

• Calibre : 25 A
• Tension : 230 V
• Courbe : C
• Pôles : 1P+N
• Pouvoir de coupure :
  • 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
  • 6 kA - EN 60947-2 - 230 V~
• Domaine d'application : résidentiel
• Connexion : auto/vis
• Classe de limitation : 3

Dimensions et poids :

• Hauteur : 77,7 mm
• Largeur : 83 mm
• Profondeur : 17,8 mm
• Nombre de pas de 9 mm : 2
• Poids : 108,3 g

Conformité et protection :

• NF

Garantie : 2 ans

Explication des évolutions de la norme NF C 15-110 par Legrand

Qu'est-ce que le calibrage d'un disjoncteur ?

Cette valeur correspond à l'ampérage indiqué du disjoncteur, il témoigne de la puissance maximale du circuit sur lequel il devra être installé.

Pour un disjoncteur 25A comme celui-ci, le circuit protégé pourra contenir un chauffage au sol jusqu'à 3400W ou encore un appareil de chauffage électrique jusqu'à 5750W.
