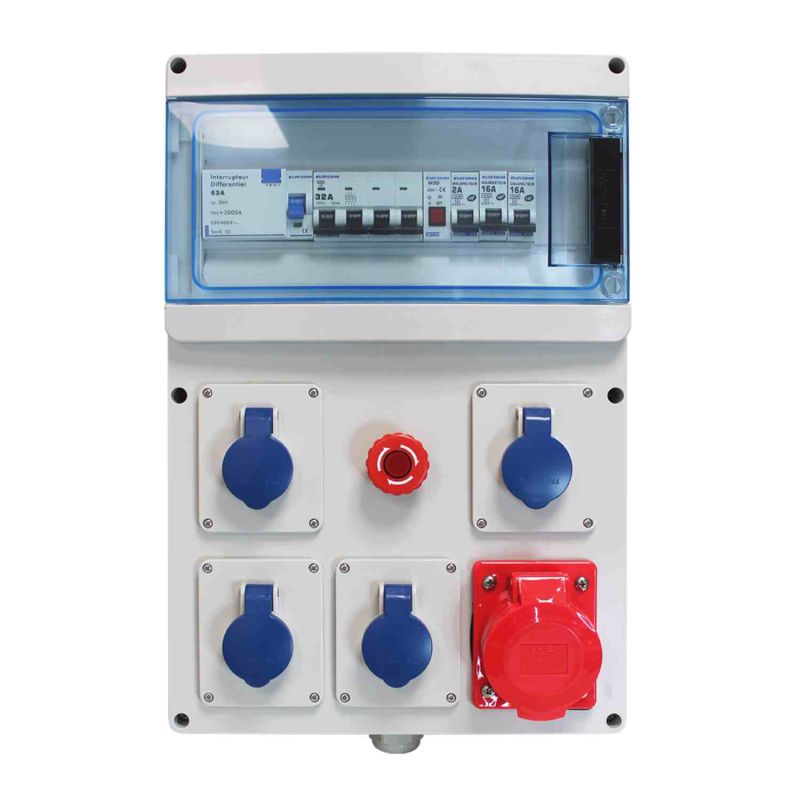

Coffret de chantier triphasé 4 prises 2P+T 230V - 1 prise 3P+N+T 400V Eur'Ohm - IP44 - IK07 - Gris/Bleu - Sans cordon d'aliment

Description du coffret de chantier triphasé Eur'ohm - Sans alimentation :

Composition du coffret :

• 1 coffret étanche - 14 modules
• 1 interrupteur différentiel 4P, 63 A, 30 mA, type AC
• 1 disjoncteur 3P+N, 16 A, 6 kA selon NF EN 60 947-2
• 2 disjoncteurs 1P+N, 3 kA
• 1 disjoncteur 1P+N, 2 A, 3 kA
• 1 voyant modulaire rouge «présence tension»
• 1 arrêt d’urgence à déverrouillage rotatif
• 1 prise de courant 3P+N+T brochage normalisé CEI 309 16A 400V
• 4 prises de courant 2P+T, 16 A, 230 V
• 1 presse-étoupe M32 x 1,5, IP67, en partie basse
• 1 bornier de terre IP2x ( installable en haut ou en bas du coffret)
• A équiper d’un câble 10G2.5 mini (H07 RN-F)

Applications :

• Distribution et protection de l'alimentation électrique sur le chantier
• Prévu pour être fixé sur un mur vertical ou sur un support réf. 19205 le rendant ainsi mobile

Caractéristiques du coffret de chantier étanche triphasé Eur'Ohm ref. 19210 :

Données techniques :

• Tension assignée (Ue) : 400 V
• Courant assigné de l'interrupteur général : 63
• Diamètre entrée de câble : M32
• Interrupteur d'arrêt d'urgence : Oui
• Tension d’isolement assignée (Ui) : 415V
• Tension assignée de tenue aux chocs (Uimp) : 4000V
• Fréquence assignée (ƒn) : 50Hz
• Pouvoir de coupure assigné disjoncteur (Icn) : 3000A
• Courant assig. de court-circuit conditionnel (Icc) : 3000A

Matériaux et finition :

• Coffrets en ABS traité anti-UV de couleur grise RAL 7035
• Porte en PC de couleur bleu transparent
• Vis en Inox

Dimensions :

• (HxLxP) : 447 x 305 x 115 mm

Conformité et protection :

• IP44
• IK07
• Décret du 14 Novembre 1988
• NF EN60439-1 et 60439-2
• Recommandations de l'OPPBTP
