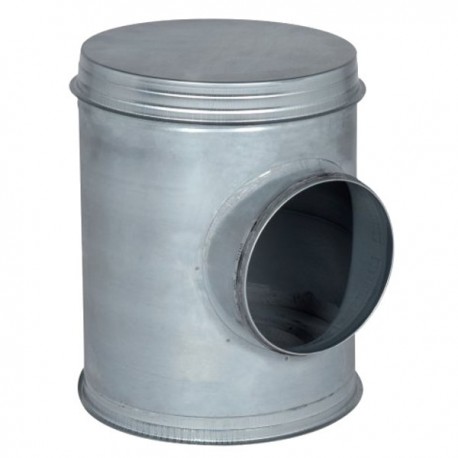

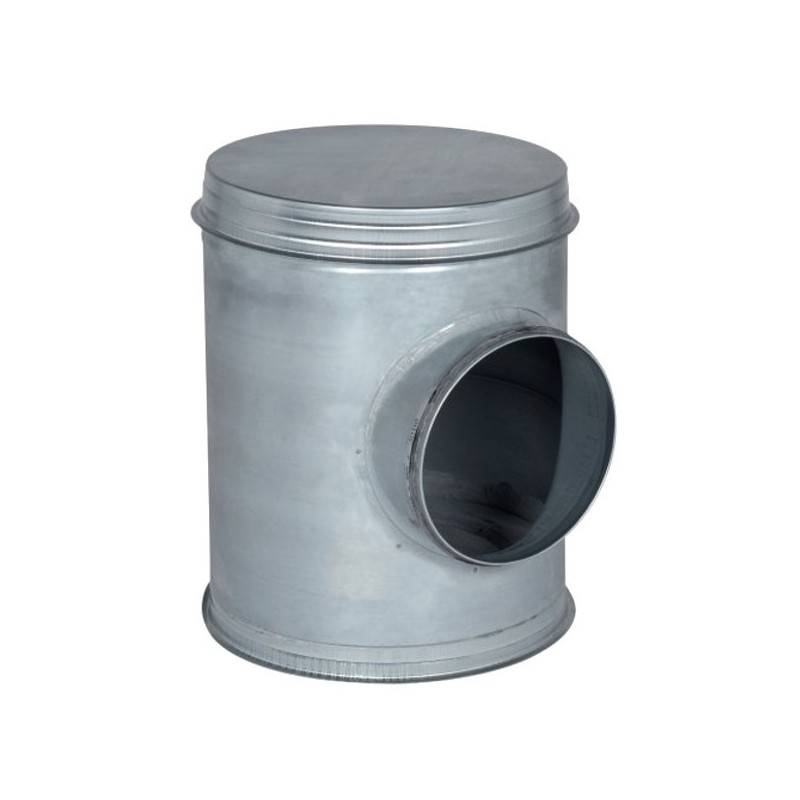

Caisson de piquage CP2A à joints - 160mm

Description du caisson de piquage avec joints Aldes :

• Mise en oeuvre simplifiée :
  • Gamme Virtuo fix
  • Caisson de piquage excentré mâle
  • Pour conduit rigide circulaire
  • Emboitement par rotation (joint glissant)
  • 20% de gain de temps à la pose par rapport à un réseau avec accessoires standards
  • Assemblage simple et rapide
  • Encombrement réduit
  • Jonc d'arrêt sur le corps pour maintenir le bouchon stable : limite les risques de fuites
  • Accessibilité à la colonne préservée

• Caisson de piquage étanche, acoustique et aéraulique :
  • Accessoire à joints
  • Joints double lèvres 100% bords retournés sur chaque extrémité
  • Acoustique : mousse acoustique B-s1,d0 à haute atténuation
  • Aéraulique : déflecteur en tôle démontable sans aucun outil

• Dimensionnement aéraulique et acoustique optimisé
  • Cf DTU 68-3
  • Débit de fuite de l'installation passe de 12 à 5% en collectif
  • Taux de fuite à 0% en tertiaire sous avis technique
  • Jusqu'à 1,2 points de CEP sans mesure d'étanchéité
  • 35 % de pertes de charges en moins (-7 Pa à 4 m/s)
  • Atténuation du bruit du ventilateur (-7 dB (A) environ)
  • Possibilité de choisir un ventilateur moins puissant, moins bruyant et moins consommateur d'énergie grâce aux caractéristiques aérauliques qui diminuent la dépression nécessaire

• Usage :
  • Bâtiment à usage d'habitation
  • Bâtiment à usage de bureaux et d'enseignement
  • Etablissements d'accueil de la petite enfance

Caractéristiques du caisson de piquage avec joints Aldes :

• Dimensions :
  • Diamètre A : 160 mm
  • Diamètre B : 250 mm
  • Longueur : 338 mm

• Format, matière et couleur :
  • Circulaire
  • Caisson de piquage : acier galvanisé / Gris
  • Joint : EPDM / Noir

• Remarque sur le joint :
  • Résistant à des températures de - 30°C à 100°C
  • Résistant au vieillissement (> 30 ans), aux UV et à l'ozone

• Conformité et protection :
  • Conforme au exigences du DTU 68.3 : 2013-06 P1-1 : "Installations de Ventilation Mécanique"
  • Produit sous avis technique n° 14/14-1967
  • Classé D selon NF EN 12 237
  • Essai CETIAT 1 214 081
  • RT 2012
