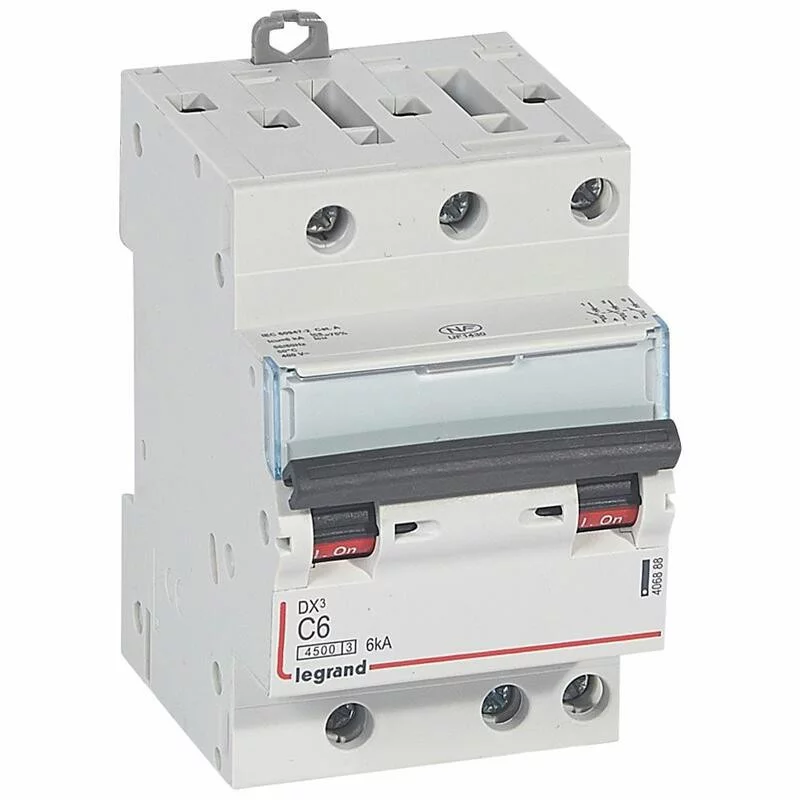

Disjoncteur DNXᶾ - 6A - Tripolaire - Courbe C - Vis/vis

Référence : 406888 Legrand EAN : 3245064068888
Legrand

Photo(s) non contractuelle(s)

Disjoncteur 6A DNX3 tripolaire par la marque Legrand - Référence 406888

Le disjoncteur protège les circuits électriques et les équipements électriques contre les surcharges et les court-circuits.

  • 6 A
  • 400 V
  • Courbe C
  • Tripolaire
  • Résidentiel
  • Bornes à vis
  • 6 pas de 9 mm

133,20€ ttc
Expédition sous 1 à 2 semaines après commande
ajouter au panier
_
+
Payez en plusieurs fois

En achetant ce produit vous gagnez 134 DomoPoints

Disjoncteur DNX3 (406888) de la marque Legrand pour la protection de votre installation électrique.

Disjoncteur DNXᶾ - 6A - Tripolaire - Courbe C - Vis/vis

Disjoncteur DNXᶾ - 6A - Tripolaire - Courbe C - Vis/vis

133,20€ ttc
ajouter au panier
_
+

Produits complémentaires

Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
Legrand
Réf. 406258
Expédition sous 24-72h
2
Contact auxiliaire coupure fil pilote DX3 - 6A - 240V
17,83€ ttc
ajouter au panier
_
+
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
Legrand
Réf. 406278
Expédition sous 1 à 2 semaines après commande
1
Déclencheur à émission de tension ( ET ) DX³ - 110V à 415V - 1 module
94,93€ ttc
ajouter au panier
_
+
Bloc différentiel adaptable DX3 3P - Type AC - 40A
Legrand
Réf. 410474
Expédition sous 24-72h
1
Bloc différentiel adaptable DX3 3P - Type AC - 40A
242,54€ ttc
ajouter au panier
_
+
Peigne unipolaire universel HX³ - 13 modules
Legrand
Réf. 404926
Expédition sous 24-72h
43
Peigne unipolaire universel HX³ - 13 modules
4,51€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 125mm - 2 rangées
Legrand
Réf. 405000
Expédition sous 24-72h
2
Peigne vertical - Entraxe 125mm - 2 rangées
16,20€ ttc
ajouter au panier
_
+
Peigne vertical - Entraxe 150mm - 2 rangées
Legrand
Réf. 405003
Expédition sous 1 à 2 semaines après commande
1
Peigne vertical - Entraxe 150mm - 2 rangées
21,72€ ttc
ajouter au panier
_
+
Documents et notices

Disjoncteur DNXᶾ Legrand

Voir le document

Fiche technique 406888

Voir le document
Caractéristiques

Garantie

2 ans

Nombre de pas de 9mm

6

Pouvoir de coupure

6 kA

Destination

Résidentiel

Nombre de pôles

3P

Intensité (Ampérage)

6

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Description

Description du disjoncteur DNXᶾ 6A Legrand - 406888 :

Mise en oeuvre du disjoncteur :

  • Connexion : Vis/Vis
  • Alimentation par peigne HX3
  • Fixation : sur rail symétrique ou DIN standard

Protection des circuits :

  • Protection des appareils électriques
  • Adapté à la protection de circuits contenant des petites charges

Produits complémentaires :

  • Peigne HX³
  • Borne de raccordement
  • Cordon de repiquage
  • Cache vis plombable

Caractéristiques du disjoncteur DNXᶾ 6A Legrand - Référence 406888 :

Données techniques du disjoncteur :

  • Calibre : 6 A
  • Tension : 400 V
  • Courbe : C
  • Pôles : Tripolaire
  • Pouvoir de coupure :
    • 4500 A - NF EN 60898-1 - 230 V~ - 50 Hz
    • 6 kA - EN 60947-2 - 230 V~
  • Domaine d'application : résidentiel
  • Connexion : Vis/vis

Dimensions et poids :

  • Hauteur : 71,6 mm
  • Largeur : 88,9 mm
  • Profondeur : 53,4 mm
  • Nombre de pas de 9 mm : 2
  • Poids : 319 g

Conformité et protection :

  • NF

Garantie : 2 ans

Explication des évolutions de la norme NF C 15-110 par Legrand

Quelle norme est applicable aux disjoncteurs ?

La norme régissant l'installation des disjoncteur est la NF C 15-100, c'est la norme qui a vocation à garantir la sécurité optimal des installations électriques résidentielles.
Cette norme régule par exemple le norme de prises de courant présentes sur le circuit d'un disjoncteur, ce nombre dépend du calibre du disjoncteur.
Pour un disjoncteur 16A comme celui-ci, le circuit pourra comprendre un maximum de 8 prises de courant (tandis qu'un disjoncteur de 20A pourrait acceuillir jusqu'à 12 prises par exemple).

Cette norme impose également des standards de branchement pour les disjoncteurs, elle détermine notamment la hauteur d'installation des appareils. Un disjoncteur d'abonné devra se trouver entre 0,90m et 1,80m du sol tandis que le branchement d'un disjoncteur divisionnaire pourra se situer à 50cm du sol seulement en fonction du type de coffret.
La norme impose certaines contraintes à l'installateur, notamment la présence d'espaces vides sur chaque rangée du tableau pour prévoir la création de nouveaux circuits dans le futur.

+
✕
