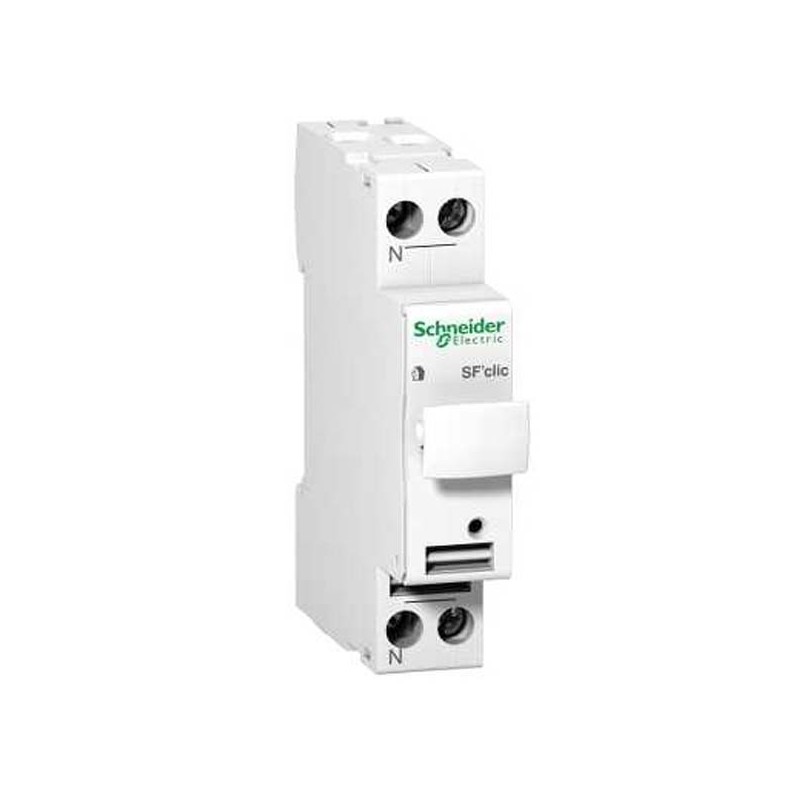

Sectionneur fusible à tiroir Resi9 - 1P+N - 32A - 400 V - pour fusible de 10,3 x 38 mm

Description du sectionneur fusible 32 A Resi9 Schneider Electric :

Mise en oeuvre du sectionneur :

• Raccordement par bornes à cage, pour câble jusqu'à 16mm²
• À équiper d'une cartouche B, avec ou sans témoin de fusion
• Tiroir fusibles imperdable, équipé d'un logement supplémentaire pour la mise en place d'un fusible de rechange

Mode de raccordement :

• Borniers à vis-étrier 1 câble(s) 0.75...10 mm² rigide
• Borniers à vis-étrier 2 câble(s) 0.75...4 mm² rigide
• Borniers à vis-étrier 1 câble(s) 0.5...6 mm² souple
• Borniers à vis-étrier 2 câble(s) 0.75...4 mm² souple

Protection des circuits :

• Protection contre les surcharges et les courts-circuits en tarif bleu

Produit complémentaire :

• Fusible de 10,3 x 38 mm Resi9

Caractéristiques du sectionneur 32 A Resi9 Schneider Electric :

Données techniques du sectionneur 32 A :

• Calibre : 32 A
• Tension : 400 V
• 1P+N
• Pouvoir de coupure : 8 kA à 400 V CA selon NF C 61 - 201
• Couple de serrage : 2 N.m
• Longueur de dénudage des fils : 12 mm

Dimensions :

• Hauteur : 81 mm
• Largeur : 18 mm
• Profondeur : 66 mm
• Nombre de pas de 9 mm : 2

Conformité et protection :

• NF
• NF C 61 - 201
• IP 20

Garantie : 18 mois
