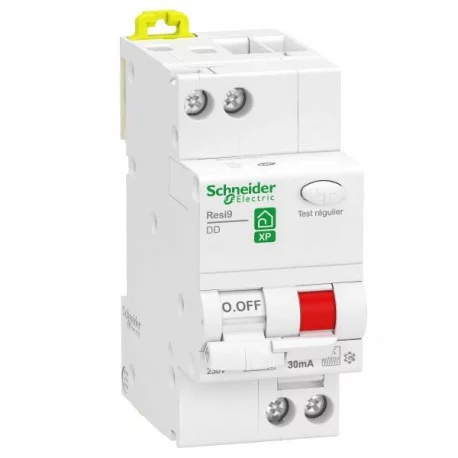

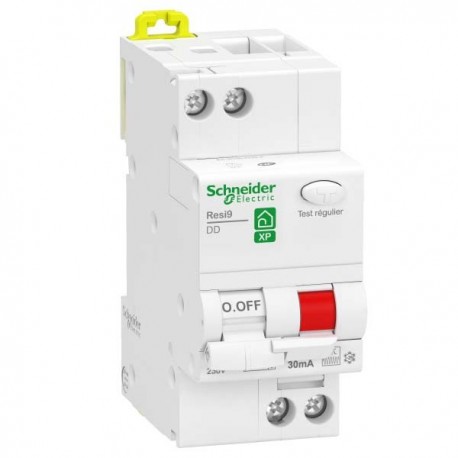

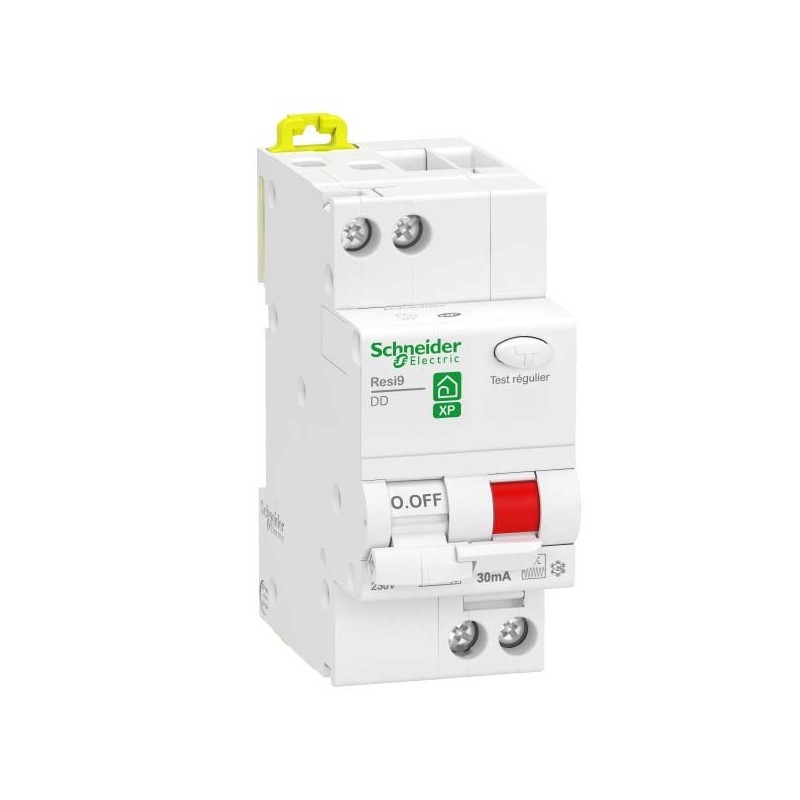

Disjoncteur différentiel 20A XP Resi9 - 1P + N - Type Fsi - Courbe C - 30mA - 230V CA - 4 pas de 9 mm

Description du disjoncteur différentiel Resi9 20 A de la marque Schneider Electric :

Mise en oeuvre du disjoncteur différentiel :

• Raccordement alimentation en haut par câbles depuis bornier phase / neutre : bornes à cage 16mm²
• Raccordement départ vers les récepteurs par bornes à cage pour câble 16mm² rigide maxi
• Peignable

Protection des circuits :

• Type Fsi : type A avec des protections supplémentaires qui le rendent particulièrement adapté aux charges comportant des variateurs de vitesse monophasés (si : immunité renforcée) :
  • machine à laver
  • climatisation
  • pompes à chaleur
  • robots culinaires

Produits complémentaires :

• Système Wiser DD

Caractéristiques du disjoncteur différentiel 20 A Resi9 de Schneider Electric :

Données techniques du disjoncteur différentiel 20 A :

• Calibre : 20 A
• Tension : 230 V
• Type Fsi
• Sensibilité : 30 mA
• 1P + N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Classe de limitation : 3 selon NF EN 60898
• Courbe de déclenchement C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln
• Tenue aux courants de court-circuits : totalement protégé en aval du disjoncteur DB90, DB60
• 4 pas de 9 mm
• Sélectivité verticale différentielle : totale avec un disjoncteur de branchement DB90, DB60 500s sélectif ou un dispositif différentiel sélectif placé en amont

Dimensions :

• Profondeur d'encastrement : 72 mm

Conformité et protection :

• NF
• NF EN 60898

Garantie : 2 ans
