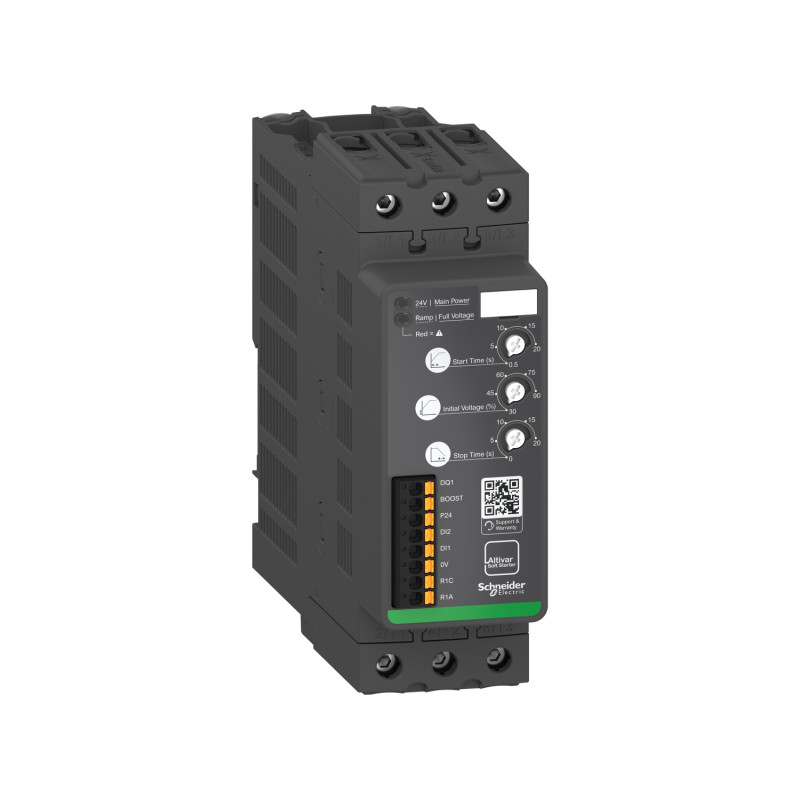

Démarreur-ralentisseur progressif Altivar Softstarter ATS130 Schneider Electric - 38A

Démarreur-ralentisseur progressif Altivar Softstarter ATS130 Schneider Electric - 38A

Avantages :

• Alternative au démarrage étoile triangle
• Gestion optimisée des moteurs (avec le disjoncteur moteur TeSys Power)
• Pas de maintenance préventive
• Augmentation de l'efficacité opérationnelle lors du montage et du câblage
• Capacité de démarrage élevée en standard qui peut être étendue

Données générales & techniques :

• Gamme : Altivar Soft Starter
• Destination : Moteurs asynchrones
• Nombre de phases réseau : 3 phases
• Catégorie d'emploi : AC-53A
• Tension d'alimentation Ue : 200…480 V - 15...10 %
• Fréquence d'alimentation : 50...60 Hz +/- 5 Hz
• Courant assigné d'emploi : 38 A en ligne (à <40 °C)
• Facteur de service à Ie : 100
• Puissance moteur kW :
  - 11 kW à 230 V service normal
  - 18,5 kW à 400 V service normal
  - 22 kW à 440 V service normal
• Puissance moteur hp :
  - 10 hp à 200 V service normal
  - 10 hp à 208 V service normal
  - 10 hp à 230 V service normal
  - 25 hp à 460 V service normal
• Facteur de marche : 70 %
• cycles/heure : 50 cyc/h
• Courant moteur minimum : 20 % Ie
• Raccordement de l'appareil : En ligne
• Alimentation de commande :
  - 21,6 W démarrer et arrêter
  - 3 W état stable
• Type de protection :
  - Défaut de phase : secteur
  - Protection thermique : démarreur
  - Erreur bypass : démarreur
  - Tension de commande Us : démarreur
• Spécification de perte de courant nominal : 38,0 A
• Perte de puissance statique courant indépendant : 3 W
• Perte de puissance par appareil en fonction du courant : 7 W
• Perte de puissance au démarrage : 220 W 300 % Ie
• Nombre d'entrée logique : 3
• Type d'entrée logique :
  - (DI) entrée logique, 10 kOhm
  - (DI2) entrée logique, 10 kOhm
  - (BOOST) entrée logique, 10 kOhm
• Compatibilité de l'entrée : Entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
• Entrée logique à l'état 0 : 0…< 5 V et <= 0,2 mA à l'état 1 : > 13 V, >= 0,5 mA
• Nombre de sorties relais : 1
• Type de sortie relais : Sorties relais R1A, R1C NO
• Courant commuté minimum : 2,5 mA à 24 V CC pour sorties relais
• Courant commuté max :
  - À charge résistive for sorties relais : 1 A 250 V CA 400000 cycle
  - À charge résistive for sorties relais : 1 A 30 V CC 400000 cycle
  - À charge inductive for sorties relais : 1 A 250 V CA cos phi = 0,4 100000 cycle
  - À charge inductive for sorties relais : 1 A 30 V CC cos phi = 0,4 100000 cycle
• Nombre de sortie logique : 1
• Type de sortie logique : Sortie logique non programmable DQ1 <= 30 V 200 mA
• Type d'afficheur :
  - 1 DEL (vert) pour puissance de commande activée
  - 1 DEL (jaune et rouge) pour phases fonctionnement moteur, erreurs
• Position de fonctionnement : Vertical +/- 30 degrés

Dimensions :

• Hauteur : 166 mm
• Largeur : 55 mm
• Profondeur : 165 mm

Normes & certifications :

• IP20
• EN/IEC 60947-4-2
• UL 60947-4-2
• CEI 60664-1
• CE
• UKCA
• CCC
• RCM
• EAC
• UL

Garantie 18 mois
