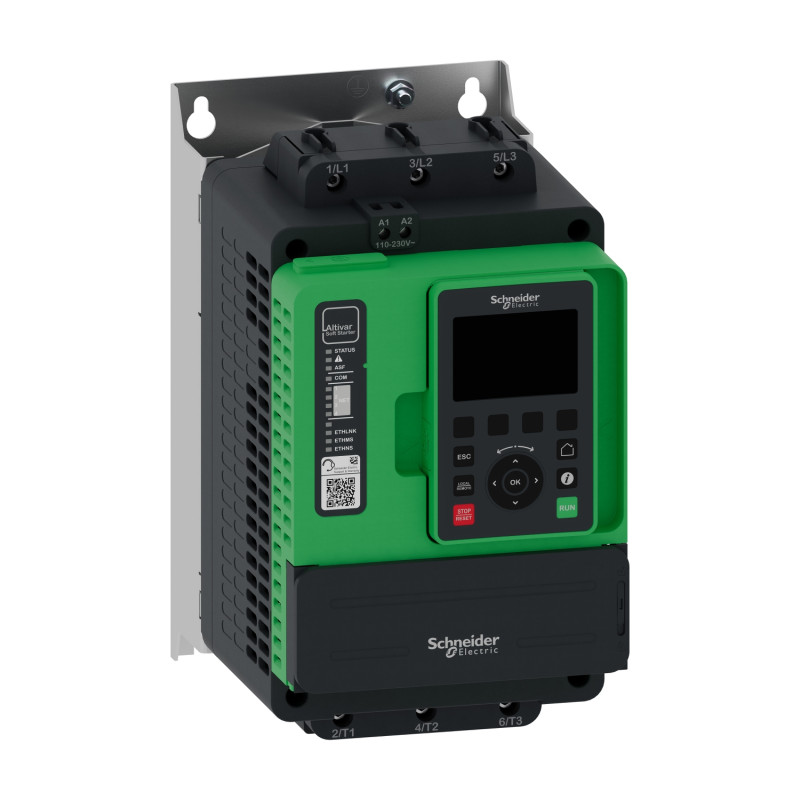

Démarreur progressif Altivar Softstarter ATS490 Schneider Electric - 47A

Démarreur progressif Altivar Softstarter ATS490 Schneider Electric - 47A

Avantages :

• Conception d'équipements différenciée pour réduire les dépenses d'investissement
• Rapports de données numériques pour l'énergie, gestion des actifs et durabilité élevée
• Fonctionnalités certifiées : cybersécurité et Safe Torque Off
• Port Ethernet intégré Modbus TCP IP
• Terminal graphique ATV Process

Données générales & techniques :

• Gamme : Altivar Soft Starter
• Destination : Moteurs asynchrones
• Nombre de phases réseau : 3 phases
• Catégorie d'emploi :
  - AC-3A
  - AC-53A
• Tension d'alimentation Ue : 208…240 V CA - 15...10 %
• Fréquence d'alimentation : 50...60 Hz
• Courant assigné d'emploi : 47 A en ligne (à <40 °C)
• Facteur de service à Ie : 100
• Puissance moteur kW :
  - 11 kW à 230 V dans la ligne d'alimentation du moteur service normal
  - 22 kW à 400 V dans la ligne d'alimentation du moteur service normal
  - 22 kW à 440 V dans la ligne d'alimentation du moteur service normal
  - 30 kW à 500 V dans la ligne d'alimentation du moteur service normal
  - 30 kW à 525 V dans la ligne d'alimentation du moteur service normal
  - 37 kW à 660 V dans la ligne d'alimentation du moteur service normal
  - 37 kW à 690 V dans la ligne d'alimentation du moteur service normal
  - 9 kW à 230 V dans la ligne d'alimentation du moteur robuste
  - 18,5 kW à 400 V dans la ligne d'alimentation du moteur robuste
  - 18,5 kW à 440 V dans la ligne d'alimentation du moteur robuste
  - 22 kW à 500 V dans la ligne d'alimentation du moteur robuste
  - 22 kW à 525 V dans la ligne d'alimentation du moteur robuste
  - 30 kW à 660 V dans la ligne d'alimentation du moteur robuste
  - 30 kW à 690 V dans la ligne d'alimentation du moteur robuste
  - 22 kW à 230 V aux bornes en triangle du moteur service normal
  - 45 kW à 400 V aux bornes en triangle du moteur service normal
  - 18,5 kW à 230 V aux bornes en triangle du moteur robuste
  - 30 kW à 400 V aux bornes en triangle du moteur robuste
• Puissance moteur hp :
  - 15 hp à 230 V service normal
  - 30 hp à 460 V service normal
  - 40 hp à 575 V service normal
  - 10 hp à 208 V robuste
  - 10 hp à 230 V robuste
  - 25 hp à 460 V robuste
  - 30 hp à 575 V robuste
• Facteur de marche : 50 %
• Cycles/heure : 10 cyc/h
• Raccordement de l'appareil : En ligne
• Puissance apparente : 70 VA
• Protection intégrée contre les surcharges moteur
• Type de protection :
  - Défaut de phase : secteur
  - Protection thermique : secteur
  - Protection thermique : démarreur
  - Surcharge de courant : moteur
  - Sous charge moteur : moteur
  - Temps d'accélération excessif : moteur
  - Détection perte phase moteur : moteur
  - Protection contre l'inversion de phase de ligne : secteur
  - Protection thermique externe : moteur
  - Court-circuit entre phase moteur et terre : moteur
• Spécification de perte de courant nominal : 47 A
• Perte de puissance statique courant indépendant : 19 W
• Perte de puissance par appareil en fonction du courant : 17 W
• Nombre d'entrée logique : 5
• Type d'entrée logique :
  - (DI1) entrée logique, 4,4 kOhm
  - (DI2) entrée logique, 4,4 kOhm
  - (DI3) entrée logique, 4,4 kOhm
  - (DI4) entrée logique, 4,4 kOhm
  - (STO) entrée logique, > 1 kOhm
• Compatibilité de l'entrée :
  - DI1: entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
  - DI2: entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
  - DI3: entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
  - DI4: entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
  - STO: entrée TOR niveau 1 PLC se conformer à EN/IEC 61131-2
• Entrée logique :
  - Entrée logique DI1 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique DI2 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique DI3 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique DI4 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique STO à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
• Nombre de sorties relais : 3
• Type de sortie relais :
  - Sorties relais R1A, R1C NO
  - Sorties relais R2A, R2C NO
  - Sorties relais R3A, R3C NO
• Courant commuté minimum : 100 mA à 12 V CC pour sorties relais
• Courant commuté max :
  - Sorties relais 2 A / 250 V CA for AC-15 100000 cycle following CEI 60947-5-1
  - Sorties relais 2 A / 30 V CC for DC-13 150000 cycle following CEI 60947-5-1
• Nombre d'entrées analogiques : 1
• Type d'entrée analogique :
  - PTC1 : sonde de température PTC
  - PTC2 : sonde de température PTC
• Nombre de sorties analogiques : 1
• Type de sortie analogique :
  - AI1/PTC1 : sonde de température PTC/PT 100/PT 1000/KTY84
  - PTC2 : sonde de température PTC/PT 100/PT 1000/KTY84
  - PTC3 : sonde de température PTC/PT 100/PT 1000/KTY84
• Protocole de port de communication :
  - Modbus série
  - Modbus TCP/EtherNet/IP
• Type de connecteur :
  - 1 RJ45 pour la connexion Modbus série
  - 1 RJ45 pour la connexion Modbus TCP/Ethernet/IP
• Interface physique :
  - 2-fils RS 485
  - 100-BASE-TX catégorie 5 ou Ethernet industriel
• Trame de transmission :
  - RTU
  - TCP/UDP
• Vitesse de transmission :
  - 4,8…38,4 kbps for Modbus série RJ45
  - 100 BASE TX
• Format des données : 8 bits, configurable pair, impair ou sans parité 1 ou 2 arrêt


Dimensions :

• Hauteur : 289 mm
• Largeur : 160 mm
• Profondeur : 234 mm

Normes & certifications :

• IP20
• EN/IEC 60947-4-2
• UL 60947-4-2
• CEI 60664-1
• cULus
• CE
• UKCA
• CCC
• RCM
• EAC
• KC

Garantie 18 mois
