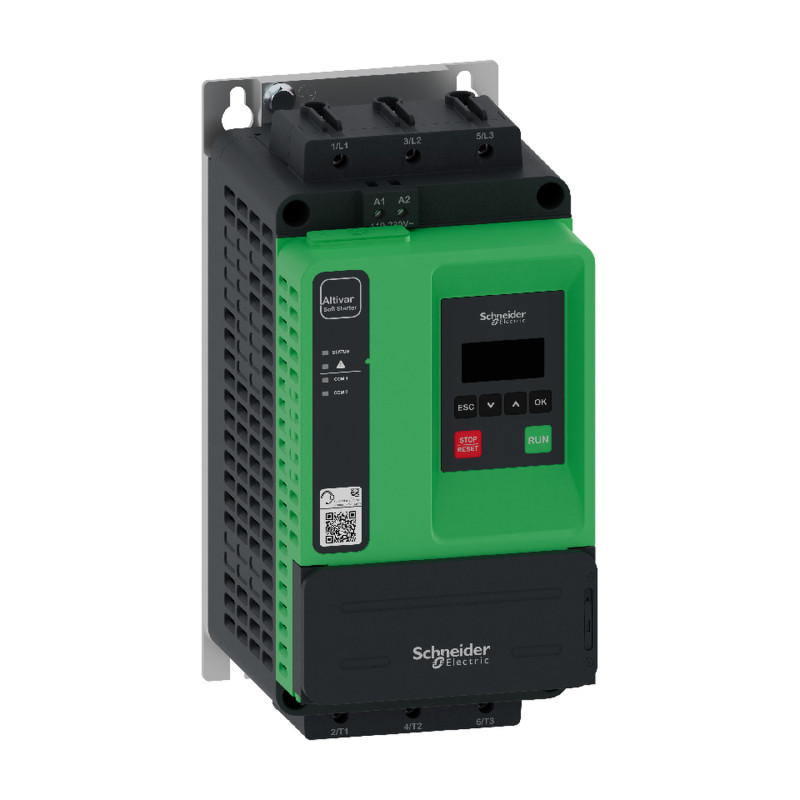

Démarreur progressif Altivar Softstarter ATS430 Schneider Electric - 32A

Démarreur progressif Altivar Softstarter ATS430 Schneider Electric - 32A

Avantages :

• Performances optimisées : contrôle de couple et architecture d'automatisation
• Efficacité énergétique : Byass intégré et surveillance de l'énergie
• Surveillance de l'état pour la maintenance conditionnelle
• Durabilité élevée : fiabilité + réparabilité + mise à niveau
• Fonctions de cybersécurité certifiées

Données générales & techniques :

• Gamme : Altivar Soft Starter
• Destination : Moteurs asynchrones
• Nombre de phases réseau : 3 phases
• Catégorie d'emploi :
  - AC-3A
  - AC-53A
• Tension d'alimentation Ue : 208…240 V CA - 15...10 %
• Fréquence d'alimentation : 50...60 Hz
• Courant assigné d'emploi : 32 A en ligne (à <40 °C)
• Facteur de service à Ie : 100
• Puissance moteur kW :
  - 7,5 kW à 230 V en ligne service normal
  - 15 kW à 400 V en ligne service normal
  - 15 kW à 440 V en ligne service normal
  - 18,5 kW à 500 V en ligne service normal
  - 18,5 kW à 525 V en ligne service normal
• Puissance moteur hp :
  - 7,5 hp à 208 V service normal
  - 10 hp à 230 V service normal
  - 20 hp à 460 V service normal
  - 25 hp à 575 V service normal
• Facteur de marche : 50 %
• cycles/heure : 10 cyc/h
• Raccordement de l'appareil : En ligne
• Puissance apparente : 70 VA
• Protection intégrée contre les surcharges moteur
• Type de protection :
  - Défaut de phase : secteur
  - Protection thermique : secteur
  - Protection thermique : démarreur
  - Surcharge de courant : moteur
  - Sous charge moteur : moteur
  - Temps d'accélération excessif : moteur
  - Détection perte phase moteur : moteur
  - Protection contre l'inversion de phase de ligne : secteur
  - Protection thermique externe : moteur
  - Court-circuit entre phase moteur et terre : moteur
• Spécification de perte de courant nominal : 32 A
• Perte de puissance statique courant indépendant : 19 W
• Perte de puissance par appareil en fonction du courant : 6 W
• Nombre d'entrée logique : 4
• Type d'entrée logique :
  - (STOP) entrée logique, 4,4 kOhm
  - (RUN) entrée logique, 4,4 kOhm
  - (DI3) entrée logique, 4,4 kOhm
  - (DI4) entrée logique, 4,4 kOhm
• Compatibilité de l'entrée :
  - STOP: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2
  - RUN: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2
  - DI3: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2
  - DI4: entrée logique niveau 1 PLC se conformer à EN/IEC 61131-2
• Entrée logique :
  - Entrée logique STOP à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique RUN à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique DI3 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
  - Entrée logique DI4 à l'état 0 : 0…< 5 V et <= 2 mA à l'état 1 : > 11 V, >= 5 mA
• Nombre de sorties relais : 2
• Type de sortie relais :
  - Sorties relais R1A, R1C NO
  - Sorties relais R1B, R1C NF
  - Sorties relais R2A, R2C NO
• Courant commuté minimum : 100 mA à 12 V CC pour sorties relais
• Courant commuté max :
  - Sorties relais 2 A / 250 V CA for AC-15 100000 cycle following CEI 60947-5-1
  - Sorties relais 2 A / 30 V CC for DC-13 150000 cycle following CEI 60947-5-1
• Nombre d'entrées analogiques : 1
• Type d'entrée analogique :
  - PTC1 : sonde de température PTC
  - PTC2 : sonde de température PTC
• Nombre de sorties analogiques : 1
• Type de sortie analogique :
  - Sortie courant AQ1 : 0…20 mA/4…20 mA , impédance< 500 Ohm
  - Sortie tension AQ1 : 0...10 V , impédance> 470 Ohm
• Protocole de port de communication :
  - Modbus série RJ45
  - Modbus série open style (DO, D1, PE, COM)
• Type de connecteur :
  - 1 RJ45
  - Open style
• Interface physique :
  - 2-fils RS 485 - connecteur(s): RJ45
  - 2-fils RS 485 - connecteur(s): open style (DO, D1, PE, COM)
• Trame de transmission :
  - RTU : 1 RJ45
  - RTU : open style (DO, D1, PE, COM)
• Vitesse de transmission :
  - 4,8…38,4 kbps for Modbus série RJ45
  - 0,3...115,2 kbps for Modbus série open style (DO, D1, PE, COM)
• Format des données :
  - 8 bits, bits de parité impairs, pairs ou manquants, 1 ou 2 bits d'arrêt for Modbus série RJ45
  - 8 bits, configurable pair, impair ou sans parité for Modbus série open style (DO, D1, PE, COM)

Dimensions :

• Hauteur : 273 mm
• Largeur : 130 mm
• Profondeur : 169 mm

Normes & certifications :

• IP20
• EN/IEC 60947-4-2
• UL 60947-4-2
• CEI 60664-1
• cULus
• CE
• UKCA
• CCC
• RCM
• EAC
• KC

Garantie 18 mois
