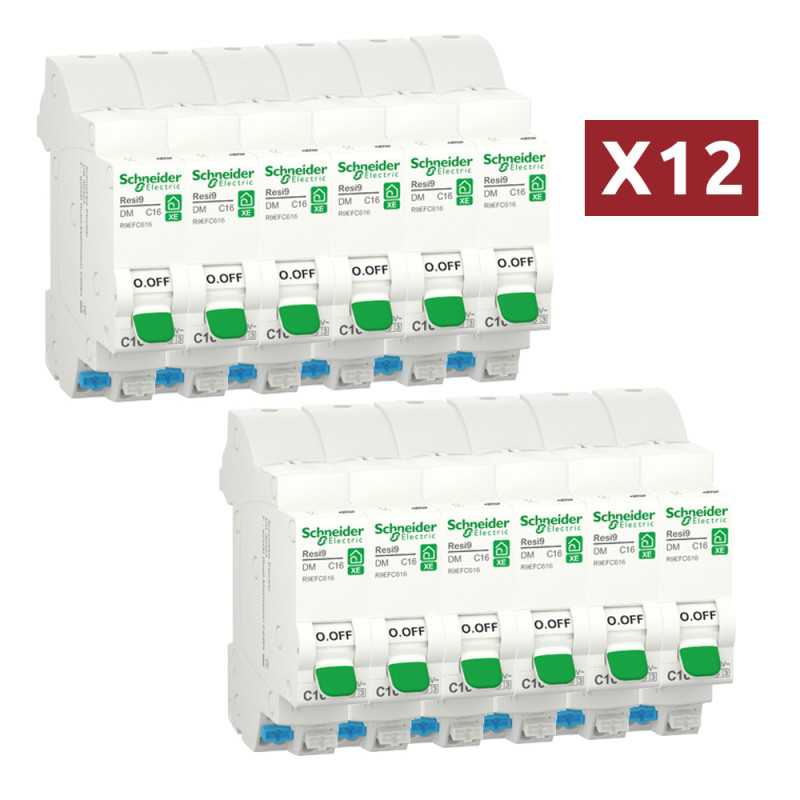

Pack de 12 disjoncteurs 16A XE Resi9 Schneider Electric - 1P+N - Courbe C - 3kA - 230V CA - Embrochables

Description du pack de 12 disjoncteurs Resi9 16A Schneider Electric :

Mise en oeuvre du disjoncteur :

• Alimentation par embrochage sur un répartiteur XE
• Départ : Bornes à enfichage direct pour 2 câble rigides ou souples sans embout de 1,5 à 2,5mm²

Protection des circuits :

• D'éclairage de 8 ampoules maxi
• De prises de courant (8 prises de 16 A max chacune)
• De volets-roulants
• De chauffage électrique (radiateurs < 3500W / planchers chauffants < 1700W)

Produits complémentaires :

• Répartiteur XE pour répartir le courant sur les différents disjoncteurs
• Borne de raccordement
• Cordon de repiquage

Caractéristiques du disjoncteur 16A XE Resi9 Schneider Electric :

Données techniques du disjoncteur 16A :

• Calibre : 16A
• Tension : 230 V
• Embrochable
• Courbe C : applications générales, commande et protection contre les surintensités de circuit, déclencheur magnétique agissant entre 5 et 10 ln.
• 1P+N
• Pouvoir de coupure : 3 kA selon NF EN 60898
• Domaine d'application : résidentiel et petit tertiaire
• Connexion : bornes à enfichage direct
• Classe de limitation : 3 selon NF EN 60898

Dimensions :

• Hauteur : 85 mm
• Largeur : 81 mm
• Profondeur : 18 mm
• Nombre de pas de 9 mm : 2
• Poids : 100 g

Conformité et protection :

• NF

Garantie : 18 mois

Installation et branchement tableau électrique Resi9 XE

Quel circuit électrique associer à mon disjoncteur 16A ?

Un disjoncteur de calibre 16A permet la protection d'un circuit comprenant jusqu'à 8 prises de courant (16A) selon la norme NF C 15-100.
Un tel calibre supportera également un circuit d'éclairage, de volet roulant ou même de chauffage électrique jusqu'à 3500W ou de plancher chauffant jusqu'à 1700W.
