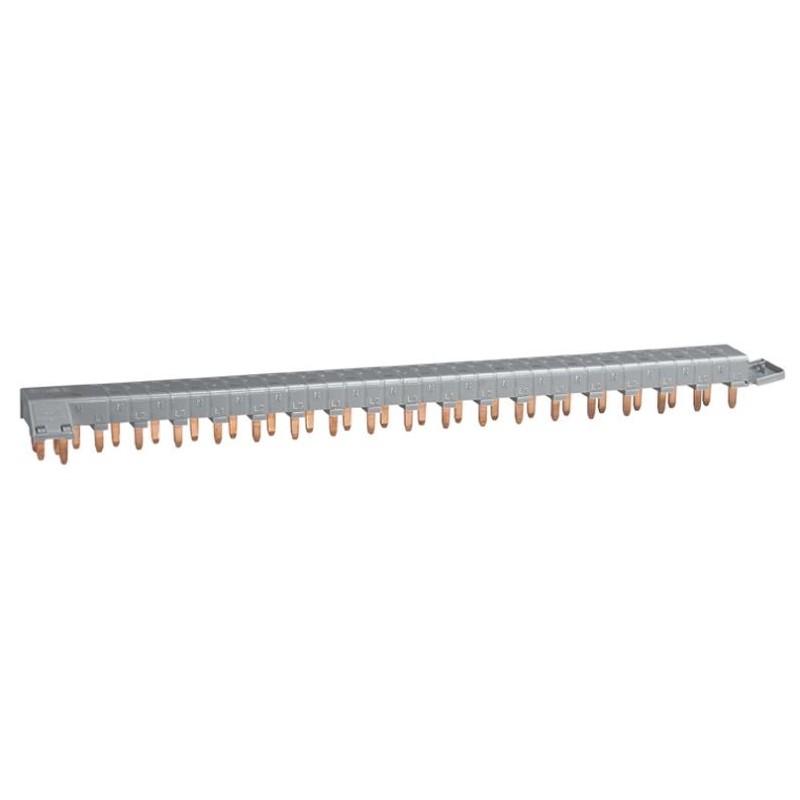

Peigne d'alimentation tétrapolaire tête de groupe HX³ - Horizontal optimisé - longueur 18 modules

Description du peigne d'alimentation tétrapolaire tête de groupe HX³ Legrand :

• Principe du peigne d'alimentation :
  • Legrand propose Accessoire permettant le peignage direct et automatique de disjoncteurs situés en aval d’un appareil tétrapolaire. Cet accessoire se monte à droite du produit tétrapolaire « tête de groupe »
  • Possibilité de raccordement supplémentaire en aval du produit associé au moyen de bornes pour un repiquage par câble ≤ 16 mm². Ces bornes sont accessibles une fois les opercules cassés

• Avantages :
  • En privilégiant la répartition par peigne, la connexion directe des appareils sur les répartiteurs et les kits de raccordement sur jeux de barres, les solutions HX³/VX³ réduisent considérablement le câblage dans les tableaux. Les risques de mauvais contacts et d’échauffements dus à des défauts de serrage sont donc largement limités.
  • Grâce aux équipements conçus spécialement pour les enveloppes Legrand, aux connexions automatiques, aux barres en C et aux kits de raccordement préfabriqués qui suppriment pliages et perçages, la répartition HX³/VX³ optimisée facilite la mise en œuvre de vos tableaux.
  • Disposition des jeux de barres en fond d’armoire ou derrière les montants fonctionnels, répartiteurs de rangée qui intègrent le support des appareils, peignes horizontaux et verticaux… la répartition HX³/VX³ optimisée s’intègre parfaitement dans les enveloppes Legrand et libère un volume maximal pour les appareils.

Caractéristiques du peigne d'alimentation tétrapolaire tête de groupe HX³ de Legrand :

• Données techniques du peigne d'alimentation :
  • Permettent l'alimentation d'une rangée ou d'un groupe d'appareils DX³ à bornes auto ou à vis
  • L'alimentation du peigne peut se faire à partir d'un appareil "tête de groupe" tétrapolaire à bornes auto ou à partir du module d'alimentation réf. 4 062 98
  • Permet de panacher, sur la même rangée, des appareils DX³ Uni + Neutre, tripolaires et tétrapolaires, auxiliaires, contacteurs, télérupteurs…
  • Livrés avec 1 module de protection des dents et un capot d'extrémités
  • Longueur 18 modules
  • Nombre de phases : 4
  • Nombre de pôles : 18
  • Courant permanent nominal Iu : 63A
  • Tension de fonctionnement nominale max. Ue : 400V

• Dimensions du peigne :
  • Longueur : 18 modules
  • Poids : 0,281 Kg

• Conformité et protection :
  • NF EN 61008-1
  • IEC 61008-1

• Garantie : 2 ans
