Comment installer une applique ?
Les beaux jours arrivent, éclairer ses allées et sa façade devient essentiel pour profiter des extérieurs. Comment installer une applique extérieure ? Domomat vous invite à découvrir ce nouveau tuto, avec son petit coup de coeur du moment : l’applique avec détecteur de présence Vision-EL.
En résumé
- Préparer l’installation en toute sécurité : couper le disjoncteur, vérifier le matériel (applique adaptée à l’extérieur, outils, ampoules compatibles) et s’assurer d’un indice IP conforme à l’exposition.
- Fixer et raccorder l’applique correctement : poser le passe-câble, raccorder phase / neutre / terre sur le bornier, fixer solidement l’applique au mur puis installer les ampoules.
- Optimiser le fonctionnement : régler le détecteur (temporisation, sensibilité, seuil de luminosité) pour un éclairage efficace, économique et adapté à l’usage extérieur.
Sommaire
Installer une applique LED : le matériel
Précautions d’usage
Avant toute intervention sur une installation électrique, assurez votre protection ainsi que celle des habitants du logement en coupant le disjoncteur principal.
Pour une installation d’un éclairage extérieur en toute sécurité et en toute facilité, voici le matériel indispensable :

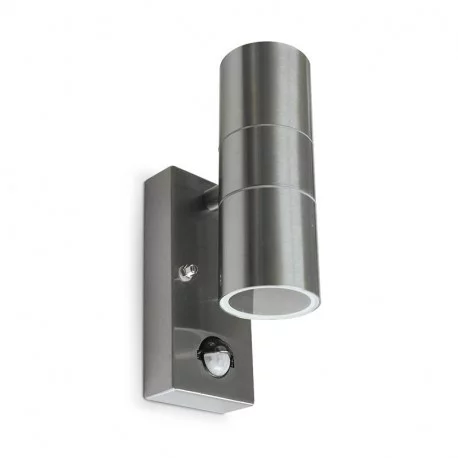

- Applique avec détecteur. Nous avons sélectionné l’applique LED Vision EL 70038 (ou 700380 pour un matériau plus résistant)
- Tournevis plat e-Robur
- Clé plate N°8 Bizline
- Dénude-câble e-Robur (optionnel)
- 2 ampoules GU10 (hauteur 57 mm max) Vision-EL
Miidex
Réf. 100950
Réf. 100950
Livré sous 1 à 5 jours
Applique extérieure LED orientable Up&Down avec détecteur Elouan...
84,89€
ttc
Miidex
Réf. 787001
Réf. 787001
Livré sous 3 à 5 semaines
Ampoule LED Miidex - GU10 - 5.5W - 2700K - 450Lm - Dimmable
3,77€
ttc
e-robur
Réf. 221111
Réf. 221111
3 en stock. Livré sous 1 à 3 jours
Tournevis plat isolé 3,5 x 100mm
6,49€
ttc
e-robur
Réf. 228002
Réf. 228002
3 en stock. Livré sous 1 à 3 jours
Dénude-câbles lame crochet capacité 8-28 mm
23,06€
ttc
Installation d’une applique en vidéo
Comment installer une applique LED étape par étape
Installation de l’applique murale
- Dévisser les deux vis et enlever les deux joints
- Retirer le passe-câble
- Faire un trou au niveau du passage de câble à l’aide du tournevis
- Visser le passe câble sur le mur et tirer les câbles électriques
Branchement de l’applique LED
- Sur l’applique, dévisser les vis du bornier Neutre/ Phase / Terre
- Insérer les fils dans le bornier puis revisser chacun des câbles
- Fixer l’applique sur le passe-câble
- Dévisser les deux boîtiers de l’applique extérieure afin d’y ajouter les ampoules (hauteur 57 mm maximum)
- Revisser les caches
Réglage du détecteur
- Abaisser le cache du détecteur
- Avec un tournevis plat, régler la temporisation de 10s à 10min en tournant la vis vers la droite ou la gauche
- Régler le champ de détection de 0 à 100%
- Régler le seuil de sensibilité jusqu’à 10 lux
L’applique est prête à fonctionner dès lors que le courant sera remis en route !
