Quelle section de câble choisir pour mon installation électrique ?

⚡ Quelle section de câble choisir ? - Conseil Domomat

Dans une installation électrique, le choix du câble ou du fil pour alimenter votre logement en électricité est d’une importance capitale pour assurer la sécurité du bâtiment et des personnes qui y résident. Il faut également choisir un câble en fonction de la puissance dont vous avez besoin (vous pouvez utiliser cet outil du site kelwatt.fr pour calculer la puissance électrique en watt). Ainsi, connaître la bonne section de câble nécessaire ainsi que les connexions associées garantit la sécurité de votre installation électrique. Alors quelle section de câble choisir pour mon installation ? Réponse ci-dessous.

La norme NF C 15-100, la base pour choisir sa section

La norme NF C 15-100 encadre le choix de la section du câble ou fil électrique pour votre installation électrique d’après la nature de circuit électrique et le nombre d’éléments qu’il comporte.

Ce tableau résume les différents types de circuit électrique que votre logement peut comporter et les sections de câble qui y sont associées.

Nature du circuit Section minimale du câble en cuivre Courant assigné maximal de la protection
ampoule-allumee.png Circuit d’éclairage / prise commandée 1,5 mm² 10 A

Circuit prises de courant

8 prises de 16 A 1,5 mm² 16 A
12 prises de 16 A 2,5 mm² 20 A
6 prises de courant non spécialisées pour la cuisine 2,5 mm² 20 A
1 prise de courant spécialisée (machine à laver, sèche-linge…) 2,5 mm² 20 A
1 prise de courant spécialisée cuisson (four, plaque…) 6 mm² 32 A

Circuit chauffage électrique mural

> 3500W 1,5 mm² 16 A
> 4500W 2,5 mm² 20 A
> 5750W 4 mm² 25 A
> 7250W 6 mm² 32 A
Les précisions ci-dessus sont conformes aux recommandations de la norme NF C 15-100. Cependant, pour anticiper l’évolution de la puissance de chauffe, les experts techniques Domomat recommandent d’installer un circuit par radiateur électrique sur un disjoncteur en 20 A avec une section de câble en 2,5 mm². De cette manière on évite les risques de sous-dimensionnement du circuit.
Circuit chauffage électrique au sol > 1700W 1,5 mm² 16 A
> 3400W 2,5 mm² 25 A
> 4200W 4 mm² 32 A
> 5400W 6 mm² 40 A
> 7500W 10 mm² 50 A
Circuit volets-roulants 1,5 mm² 16 A
Circuit VMC ou gestionnaire d’énergie 1,5 mm² 2 A
Circuit chauffe-eau Chauffe-eau 2,5 mm² 20 A
Contacteur heure creuse 1,5 mm² 2 A
Autres circuits 1,5 mm² 16 A
2,5 mm² 20 A
4 mm² 25 A
6 mm² 32 A
IRVE (Infrastructure de Recharge de Véhicules Électriques) Prise 16 A 2,5 mm² 20 A
Borne 32 A 10 mm² 40 A

Quelle section de câble pour un circuit d’éclairage ?

D’après la norme NF C 15-100, le circuit d’éclairage doit être sur un circuit dédié. L’usage est d'utiliser au minimum un disjoncteur 10A pour ce circuit. Concernant la section de câble recommandée pour votre circuit d’éclairage, il est d’usage d’utiliser du 1,5 mm².

schema circuit électrique pour l'éclairage selon norme NF C 15-100

Quelle section de câble pour un circuit prise de courant ?

Pour vos circuits prises de courant plusieurs cas de figure d’après la norme NF C 15-100 :

  • Sur un circuit branché à un disjoncteur 16A vous pouvez installer jusqu’à 8 prises de courant classiques
  • Sur un circuit branché à un disjoncteur 20A vous pouvez installer jusqu’à 12 prises de courant classiques

Il existe néanmoins des subtilités concernant les circuits de prise de courant. Notamment pour le circuit dédiée à votre cuisine la norme impose d’utiliser un disjoncteur 20A et maximum 6 prises classiques.

Les prises de courant spécifiques pour le four, le sèche-linge ou encore le lave-linge doivent quant à elles être branchées sur un circuit dédiée avec un disjoncteur 20A.

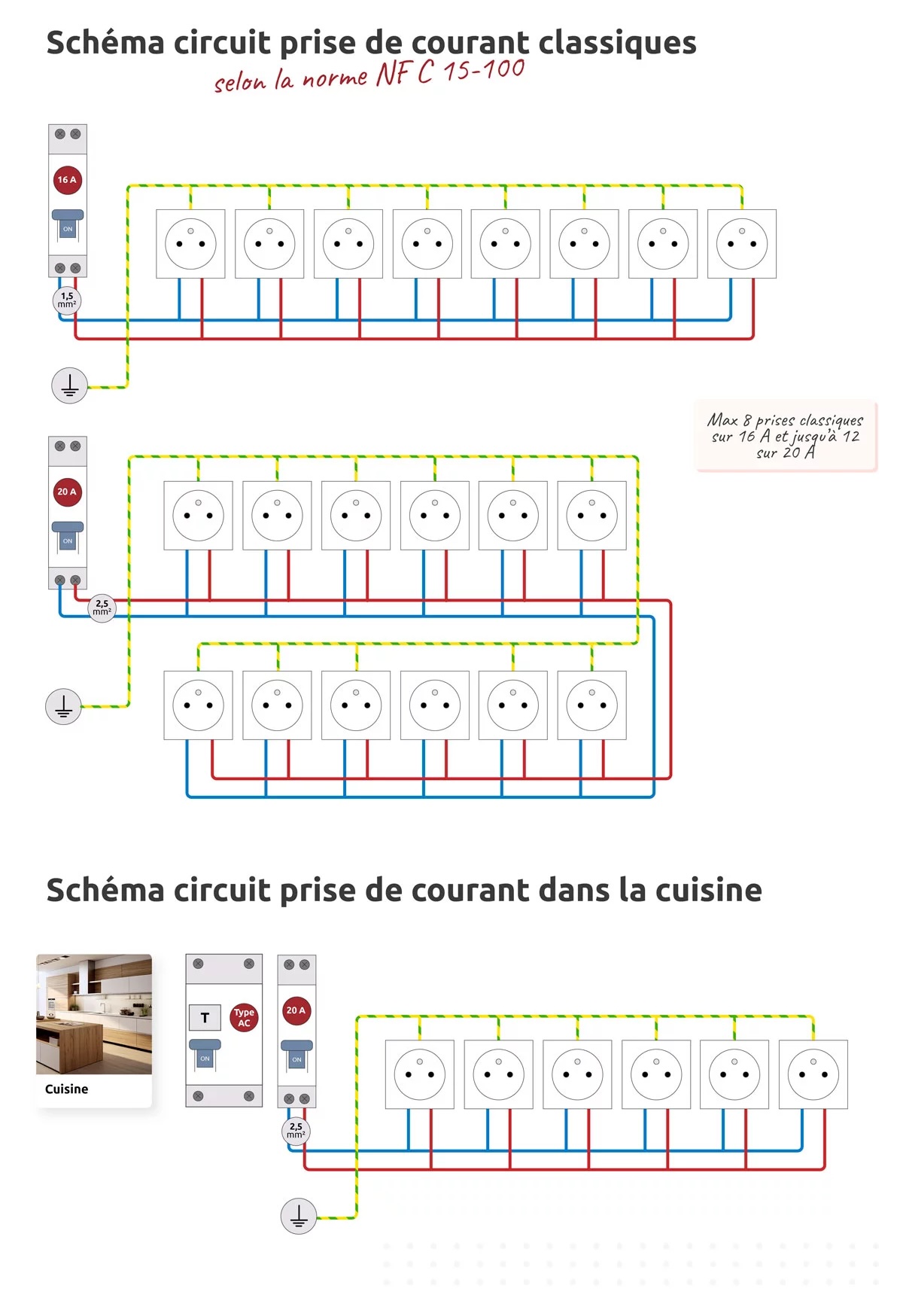

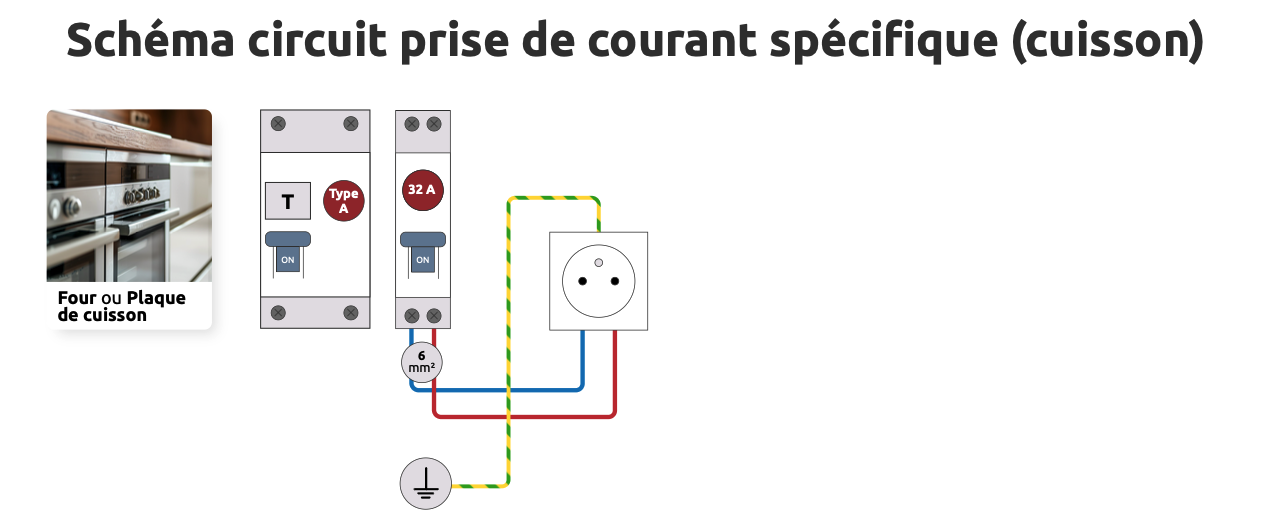

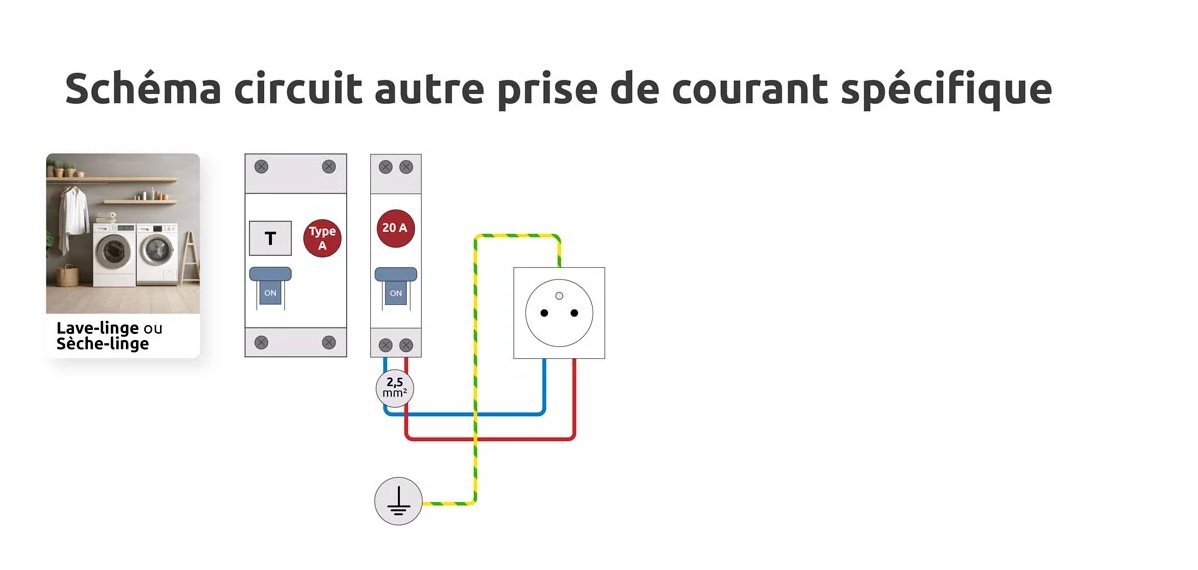

schema circuit électrique pour les prises électriques (classiques et spéciales) selon norme NF C 15-100

Quelle section de câble pour un circuit de chauffage électrique ?

L’ampérage du disjoncteur et la section des câbles à utiliser va varier en fonction de la puissance de votre circuit de chauffage électrique mural :

  • Jusqu’à 3500W vous pourrez utiliser un disjoncteur 16A et des câble d’une section 1,5 mm²
  • Jusqu’à 4500W vous pourrez utiliser un disjoncteur 20A et des câble d’une section 2,5 mm²
  • Jusqu’à 5750W vous pourrez utiliser un disjoncteur 25A et des câble d’une section 4 mm²
  • Jusqu’à 7250W vous pourrez utiliser un disjoncteur 32A et des câble d’une section 6 mm²
schema circuit électrique pour le chauffage électrique mural selon norme NF C 15-100

Recommandation Domomat

Comme nous l'avons mentionné dans le tableau résumé des type de circuit électrique, les experts Domomat recommandent de prévoir plutôt 1 circuit par radiateur en 2,5 mm² équipé d'un disjoncteur 20 A. De cette manière si vous venez à vendre votre logement et que le futur propriétaire change les équipements de chauffage sans tenir compte du circuit on évite les risques de sous-dimensionnement.

Quelle section de câble pour un circuit de chauffage au sol ?

Si vous avez opté pour un système de chauffage au sol dans votre maison les règles selon la normes NF C 15-100 sont similaires :

  • Jusqu’à 1700W vous pourrez utiliser un disjoncteur 16A et des câble d’une section 1,5 mm²
  • Jusqu’à 3400W vous pourrez utiliser un disjoncteur 25A et des câble d’une section 2,5 mm²
  • Jusqu’à 4200W vous pourrez utiliser un disjoncteur 32A et des câble d’une section 4 mm²
  • Jusqu’à 5400W vous pourrez utiliser un disjoncteur 32A et des câble d’une section 6 mm²
  • Jusqu’à 750W vous pourrez utiliser un disjoncteur 50A et des câble d’une section 10 mm²
schema circuit électrique pour le chauffage électrique au sol selon norme NF C 15-100

Quelle section de câble pour un circuit volets-roulants ?

Les volets roulants de votre logement peuvent normalement tous être branchés sur le même circuit. Ce circuit doit cependant être dédié uniquement aux volets roulants. Vous pourrez utiliser un disjoncteur 16A et des câbles électriques de 1,5 mm².

Quelle section de câble pour un circuit VMC ?

Votre VMC (ventilation mécanique contrôlée) doit également être branchée sur un circuit dédiée. Étant peu énergivore, un disjoncteur 2A et des câbles de 1,5 mm² suffiront pour raccorder votre VMC à votre tableau électrique.

Quelle section de câble pour un circuit chauffe-eau ?

La norme NF C 15-100 fait la même recommandation pour votre circuit chauffe-eau : disjoncteur 20A et câble d’une section de 2,5 mm².

schema circuit électrique pour les volets roulants, la VMC et le chauffe eau selon norme NF C 15-100

Quelle section de câble pour un circuit IRVE (véhicule électrique) ?

Les interfaces de recharge pour véhicules électriques font désormais partie des équipements de nombreux ménages français. Ces équipements ne sont pas épargnés par la norme NF C 15-100 qui a d’ailleurs été mise à jour en mai 2024 dans ce sens. La norme recommande un disjoncteur de 20A sur un circuit dédié avec des câbles d’une section de 1,5 mm² pour une prise de recharge. Pour une borne de recharge, la norme recommande un disjoncteur de 40A avec des câbles d’une section de 10 mm².

schema circuit électrique pour recharge véhicule électrique selon norme NF C 15-100

Sans oublier qu’une installation électrique domestique ou industrielle est composée à minima de câbles et fils électriques, tableau électrique, appareillage modulaire, prises et interrupteurs, ensemble de matériel électrique permettant la connexion des éléments ou leur installation : bornes, barrettes, peignes, boîtes d’encastrement, boîte de dérivation…

Tous ces éléments vont devoir répondre aux exigences de la norme NF C 15-100 afin de garantir la validation du Consuel, mais surtout la protection des bâtiments et des personnes.

Les 3 points pour bien choisir sa section de câble ?

3 points sont essentiels afin de déterminer la section de câble la plus adaptée au besoin électrique du circuit :

  • La longueur du câble
  • La nature du circuit (éclairage, prise, prise spécifique, chauffage en fonction de la puissance totale)
  • Le calibre maximal du disjoncteur

Toutefois la norme NFC 15-100 ne précise pas le type de câble électrique que vous devez utiliser. Vous pouvez donc utiliser les câbles que vous voulez. D’ordre général pour une installation électrique résidentielle on utilisera du câble R2V de 1,5 à 6 mm2 (couramment utilisé pour les circuits d’éclairage, de chauffage ou encore de prises électriques) et des fils H07VR (couramment utilisé pour les prises de cuisson et les sorties de câble) et H07VU.

Exemples de câble R2V

Exemples de fils H07VR

Section de câble et chute de tension

Alimenté par le réseau public, le logement peut être à une certaine distance du point de raccordement. Que ce soit pour l’alimentation domestique ou industrielle, pour raccorder un disjoncteur EDF au réseau domestique, ou à une machine, plus un câble est long, plus il y aura perte de tension. Le seuil définit par la norme NF C 15-100 est de 3%. Au delà, le câble devra être redimensionné en fonction de l’installation.

Les Tableaux d’Abaque suivants exposent quelle section de câble sont recommandés en fonction de la puissance ou l’intensité de l’installation par rapport à la distance du point de raccordement.

Tableau d’abaque pour les installations monophasées

Tableau d’abaque pour les installations triphasées
